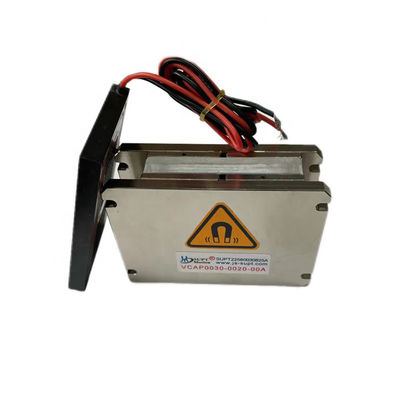

موتور کویل صوتی خطی مایکرو با دقت بالا برای برش لیزر نیمه هادی
| محل منبع | چین، سوژو |
|---|---|
| نام تجاری | SUPT MOTION |
| گواهی | ISO9001 |
| شماره مدل | سری VCAP |
| مقدار حداقل تعداد سفارش | 1PCS |
| قیمت | $110 |
| جزئیات بسته بندی | بسته بندی سفارشی و غیره |
| زمان تحویل | <i>1-5pcs ,5 days .</i> <b>1-5 عدد، 5 روز.</b> <i>>20pcs ,To be negotiated</i> <b>> 20 عدد، قا |
| شرایط پرداخت | T/T |
| قابلیت ارائه | مورد مذاکره قرار گیرد |
برای نمونه و کوپن رایگان با من تماس بگیرید.
واتس اپ:0086 18588475571
ویچت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.
xجزئیات محصول
| تضمین | 3 ماه - 1 سال | مدل محصول | VCAP0030-0200-00A |
|---|---|---|---|
| اوج نیروی | 30N | کموتاسیون | قلم مو |
| نیروی پیوسته (N) | 12.3 | موتور سیم پیچ صوتی (V) | 24.3 |
| حجم اندازه | 80*74*25 | بندر | شانگهای |
| حداکثر سفر (میلی متر) | 20 | نوع | میکرو موتور |
| محافظت از ویژگی | کاملا محصور |
توضیحات محصول
توضیحات محصول:
موتورهای خطی خطی VCAP و موتورهای خطی مستطیل خطی VCAP دارای سفر نسبتا کوتاه تر برای همان حجم هستند.اما موتورهای خطی خطی بلند دارای مزیت ارتفاع پایین تر هستند.. با یک محدوده نیروی تا 500N و یک نیروی ضربه تا 15mm، سری VCAP از موتورهای خطی خطی صدای طناب خطی برای حرکت محور x-y ایده آل هستند،با بازارهای اصلی خود در صنایع نیمه هادی و ماشین آلات کوچک.
موتور کویل صدای مسطح یک محرک خطی است که بر اساس اصل نیروی لورنتز است: هنگامی که جریان از یک کویل در یک میدان مغناطیسی عبور می کند، کویل برای دستیابی به حرکت خطی فشار داده می شود.تنگه، شکل مسطح قابل تنظیم آن را برای ادغام در سر برش لیزر یا مراحل با دقت بالا مناسب می کند.
استفاده از موتورهای خطی خطی در برش لیزر نیمه هادی عمدتاً در جنبه های موقعیت دقیق بالا، سرعت پاسخ بالا و انتقال بدون اصطکاک است.که نیازهای بسیار بالایی از تولید مدرن میکروالکترونیک برای عملکرد پویا و قابلیت اطمینان در سطح نانومتر را برآورده می کند.
امروزه، برش لیزر یک فرآیند کلیدی برای برش وافره در تولید تراشه است که نیاز به دقت موقعیت بسیار بالا (در سطح میکرو یا حتی نانومتر) دارد
نیاز به دقت بسیار بالایی در موقعیت مکانی (در مقیاس میکروونی یا حتی نانومتری) ، سیستم کنترل سرو با پاسخ سریع، مسیر حرکت صاف و بدون لرزش،و تسریع / کند شدن کنترل شده برای جلوگیری از آسیب به تراشه.
ویژگی ها:
نوع: موتور فلت واتس کویل، موتور فلت لاینر واتس کویل، موتور حرکت خطی فلت، اکتور حرکت محور X-Y، موتور فلت لاینر واتس کویل
سیم پیچ صدای خطی تخت زیر سیم پیچ موتورهای سبک وزن، پاسخ سریع، زمان پاسخ کوتاه، فرکانس بالا، ضربه کوتاه، جمع و جور، موقعیت دهی پویا با دقت بالا.
ضربه 1mm-20mm.
حداکثر فشار 1N-300N
معمولاً برای مراحل حرکت محور x-y استفاده می شود.
پارامترهای محصول:
| مدل محصول | قدرت اوج (ن) |
نیروی مستمر در 25°C ((N) |
کل ضربه (ملی متر) |
حداکثر ولتاژ (V) |
ثابت EMF عقب (V/m/s) |
طول (ملی متر) |
عرض (ملی متر) |
ارتفاع (ملی متر) |
| VCAP0020-0068-00A | 20 | 5.5 | 6.8 | 8.2 | 4.4 | 39 | 50 | 21.5 |

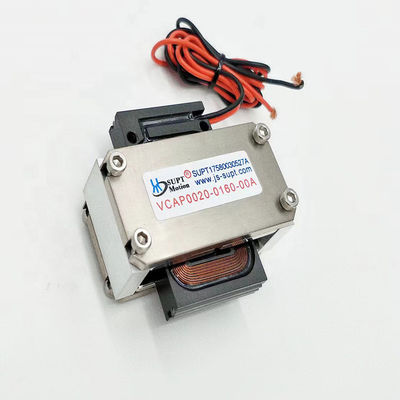

| VCAP0020-0160-00A | 20 | 5.3 | 16 | 27.6 | 4.4 | 59 | 50 | 22.5 |

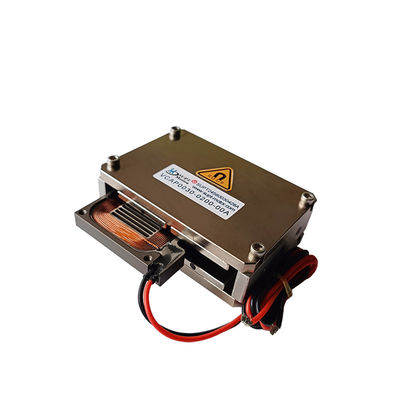

| VCAP0030-0200-00A | 30 | 12.3 | 20 | 24.3 | 10.5 | 80 | 74 | 25 |
| VCAP0100-0020-00A | 100 | 47 | 4 | 41.2 | 80.1 | 110 | 105 | 51 |
کاربردها:
به طور گسترده ای در صنایع نیمه هادی و ماشین آلات کوچک استفاده می شود.
طراحی ماژولار، می تواند سفارشی شود.
کاربردهای اصلی موتورهای خطی خطی بلند:
1صنعت نیمه هادی: سیم کشی، برش، حفاری، سیستم های حمل و نقل، جوش، رباتیک
2صنعت ماشین آلات کوچک: سیستم های تغذیه، میکرو سوراخ کردن، چاپ دقیق.
3سیستم لرزش: میز لرزش، پلتفرم لرزش.
4صنعت اتوماسیون: تجهیزات لیزر، توزیع کنندگان، تجهیزات آزمایش، ماشین آلات نساجی
استفاده: قایق، UAV، چاپ سه بعدی، میکروسکوپ، ربات، دستگاه تنفس پزشکی، پروژه نوری.
