طراحی مدولار با دقت بالا محرک موتور میکرو سیم پیچ صوتی برای چاپ سه بعدی

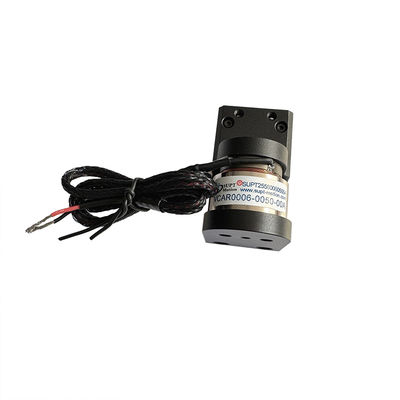

  • High-Precision Modular Design Micro Motor Voice Coil Actuator For 3D Printing

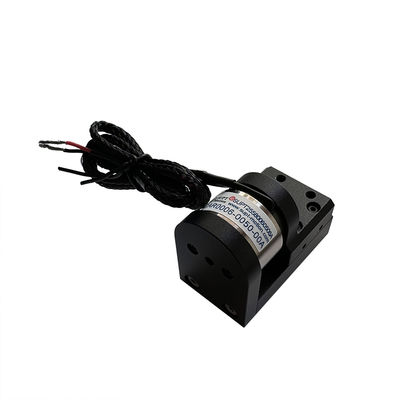

  • High-Precision Modular Design Micro Motor Voice Coil Actuator For 3D Printing

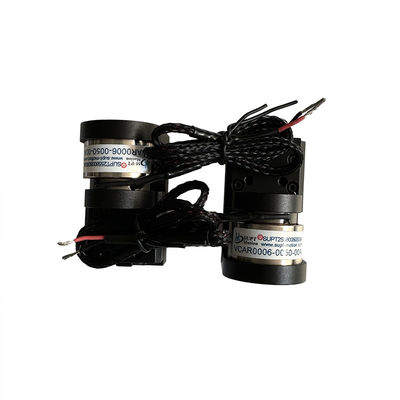

  • High-Precision Modular Design Micro Motor Voice Coil Actuator For 3D Printing
Place of Origin China Suzhou
نام تجاری SUPT MOTION
گواهی ISO9001
شماره مدل VCAR0006-0050-00A
Minimum Order Quantity ≥2
قیمت $130
Packaging Details Carton Packaging etc
زمان تحویل <i>1-5pcs ,5 days .</i> <b>1-5 عدد، 5 روز.</b> <i>&gt;20pcs ,To be negotiated</i> <b>&gt; 20 عدد، قا
Payment Terms T/T
Supply Ability Interview

برای نمونه و کوپن رایگان با من تماس بگیرید.

واتس اپ:0086 18588475571

ویچت: 0086 18588475571

اسکایپ: sales10@aixton.com

اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.

x
جزئیات محصول
مدولار بودن طراحی مدولار نوع میکرو موتور
پروتکل ارتباطی Modbus ، Profibus ، Profinet جریان فعلی 1.74 A
ساخت و ساز آهنربای دائمی اوج نیروی (N) 6.2
سکته مغزی (میلی متر) 5
برجسته کردن

محرک موتور میکرو مدولار,محرک سیم پیچ صوتی برای چاپ سه بعدی,ماژول موتور با دقت بالا

,

voice coil actuator for 3D printing

,

high-precision motor module
پیام بگذارید
توضیحات محصول

توضیحات محصول:

پلتفرم موتور سیم‌پیچ صوتی به ویژه برای کاربردهای سروو حلقه بسته با کورس کوتاه مناسب است و اندازه جمع و جور آن را برای فضاهای محدود ایده‌آل می‌کند. این پلتفرم امکان موقعیت‌یابی دقیق، سرعت/شتاب بالا و کنترل نیرو را فراهم می‌کند و به دقت موقعیت‌یابی از 0.1 میکرومتر تا 0.5 میکرومتر و شتاب تا 20G دست می‌یابد. پارامترهای فنی را می‌توان با توجه به نیاز مشتری سفارشی کرد.

ماژول‌های موتور سیم‌پیچ صوتی در کشتی‌های دریایی، پهپادها، چاپگرهای سه بعدی، میکروسکوپ‌ها و سیستم‌های رباتیک کاربرد دارند. طراحی انعطاف‌پذیر آن‌ها امکان ادغام یکپارچه در پیکربندی‌های متنوع را برای پاسخگویی به نیازهای مختلف کاربردی فراهم می‌کند.

در چاپ سه بعدی، ماژول‌های موتور سیم‌پیچ صوتی به عنوان هسته اصلی برای کنترل حرکت با دقت بالا عمل می‌کنند، به ویژه برای سناریوهایی که دقت چاپ، سرعت و سازگاری مواد بالایی را می‌طلبند—مانند چاپ سه بعدی فوتوپلیمریزاسیون رزین و چاپ سه بعدی همجوشی بستر پودر فلزی.

برای چاپ سه بعدی فوتوپلیمریزاسیون رزین، ماژول پلتفرم را با حرکت عمودی با دقت میکرون هدایت می‌کند و امکان کنترل دقیق ضخامت لایه را برای افزایش صافی سطح مدل فراهم می‌کند.

برای مواد تخصصی مانند دوغاب‌های سرامیکی یا رزین‌های با ویسکوزیته بالا، ماژول‌های موتور سیم‌پیچ صوتی می‌توانند میکرو پمپ‌ها یا شیرها را برای تنظیم دقیق سرعت و حجم جریان مواد هدایت کنند. این امر از گرفتگی یا اکستروژن بیش از حد جلوگیری می‌کند و تراکم و استحکام قطعات چاپ شده را بهبود می‌بخشد.



ویژگی‌ها:

  • نام محصول: ماژول‌های موتور، ماژول‌های موتور میکرو,
  • شماره دسته: YET-YQDJ002
  • نیروی اوج (N): 6.2
  • ماژولار بودن: طراحی ماژولار
  • محدوده توان: 30 وات


پارامترهای فنی:

مدل محصول نیروی اوج
(N)		 نیروی پیوسته
در 25 درجه سانتیگراد (N)		 کورس کل
(mm)		 حداکثر ولتاژ
(V)		 ثابت EMF معکوس
(V/m/s)		 وزن سیم‌پیچ
(g)		 قطر استاتور (mm) طول
(mm)
VCAR0001-0064-00A 0.88 0.28 6.4 6.9 0.29 3 9.5 17.7
VCAR0001-0010-00A 0.73 0.42 1 4.8 0.6 2.7 24 11.2
VCAR00025-0127-00A 2.55 0.81 12.7 11.6 0.77 .6.6 12.7 24
VCAR0006-0039-00A 6.2 1.9 3.9 6.6 1.12 7.9 20 17.2
VCAR0006-0050-00A 6.2 2.6 5 15.7 3.57 8.2 25 18.2
VCAR0007-0040-00A 7.2 2.4 4 7.5 1.88 7 14.2 23
VCAR0007-0064-00A 7.8 2.5 6.4 9.9 1.5 7.2 19.1 23.8
VCAR0007-0127-00A 7.1 2.3 12.7 12.8 1.6 11.4 19.1 27
VCAR0011-0050-00A 11.4 2.1 5 11.8 3 11.2 24 17.2
VCAR0011-0100-00A 10.5 2.9 10 43.8 3.5 20 31 26.8
VCAR0013-0030-00A 13 3.5 3 16 3.5 12 25 21
VCAR0013-0072-00A 13 4.2 7.2 26.6 5.72 16.2 26.2 24.7
VCAR0014-0250-00A 14 4.5 25 26.5 3.9 35 25.4 44.2
VCAR0015-0062-00A 15 6.5 6.2 26.2 9.75 14.8 33 25.6
VCAR0022-0098-00A 22 6.6 9.8 24.7 5.8 20 34.1 35
VCAR0022-0448-00A 22 11.4 44.8 14.3 4 52 48 75.7
VCAR0025-0630-00A 25.3 8 63 50.6 5 68 31.8 83.1
VCAR0030-0150-00A 29.4 4.73 15 40.5 7.4 27 30 31
VCAR0032-0050-00A 32 8.9 5 29.3 7.1 48 40 41.7
VCAR0033-0099-00A 33 8 9.9 24.3 5.87 23.5 36 26.7
VCAR0033-0224-00A 33 13.5 22.4 26.7 6.8 69 58 72
VCAR0035-0090-00A 35 11 9 26.4 9 33 25.4 44.3
VCAR0035-0105-00A 35 15.6 10.5 11.9 5 91 50 67
VCAR0044-0040-00A 44 16.3 4 18.3 8.9 46.5 53 21.2
VCAR0044-0059-00A 44.1 17.7 5.9 14.3 8 43 46 22
VCAR0044-0075-00A 44 13.7 7.5 16.8 7.6 38.6 31.1 35.9
VCAR0044-0249-00A 44 11.7 24.9 44.9 8.88 65.9 38.1 51.3
VCAR0070-0149-00A 70 27.3 14.9 26.9 17.7 79 43 53.7
VCAR0075-0200-00A 75 30 20 26.2 15.2 65 70 38.7
VCAR0080-0129-00A 80 35 12.9 27.7 18 149 49 53.8
VCAR0087-0062-00A 87 21.67 6.2 34.5 12.7 45.2 43.1 34.9
VCAR0087-0563-00A 87 17.5 56.3 63.4 8.1 177 72 110
VCAR0105-0164-00A 105 35.4 16.1 20.1 11.5 150 60.4 40.4
VCAR0110-0380-00A 110 37.4 38 23.2 9 150 60.4 60.4
VCAR0113-0089-00A 113 35 8.9 31 17.5 125 73 27.5
VCAR0115-0065-00A 115 30.1 6.5 35 17.3 52 40 58
VCAR0130-0310-00A 130 40 31 30.4 20.5 280 75.6 56.5
VCAR0140-0150-00A 140 42.2 15 33.4 26.6 80 53 53.7
VCAR0210-0254-00A 210 66.2 25.4 56.6 28 230 43.7 111.8
VCAR0262-0112-00A 262 111 11.2 35.1 41 285 71 64
VCAR0262-0249-00A 262 112 24.9 28.2 26 785 66 109.1
VCAR0294-0498-00A 294 56.8 49.8 114 24.5 685 93 136.9
VCAR0436-0187-00A 436 147.6 18.7 40.7 40.7 648 80.4 91
VCAR0436-0250-00A 436 167 25 31.6 37.2 775 78.4 110
VCAR0436-0373-00A 436 142.6 37.3 38 29.8 1050 76 163
VCAR0980-0249-00A 980 605 24.9 41.5 104 1426 126 134.5
VCAR1351-0310-00A 1351 376.8 31 73.5 68 1071 110 143.7



طراحی مدولار با دقت بالا محرک موتور میکرو سیم پیچ صوتی برای چاپ سه بعدی 0

کاربردها:

کاربرد اصلی یک موتور سیم‌پیچ صوتی:
1. صنعت نیمه‌هادی: سیم‌کشی، برش، حفاری، سیستم‌های حمل و نقل، جوشکاری، رباتیک.

2. عملکرد شیر در این زمینه: شیرهای اندازه‌گیری نوع، سیستم‌های تست فشار، شیمی شیر پنوماتیک

سیستم تزریق.
3. صنعت ماشین‌آلات میکرو: سیستم‌های تغذیه، حفاری میکرو، مهر زنی دقیق.
4. سیستم لرزش: میز لرزان، پلتفرم لرزش.
5. زمینه پزشکی: سیستم تزریق میکرو، تجهیزات تنفسی، تجهیزات آزمایش.
6. فناوری هوانوردی: سیستم کنترل پرواز، سیستم بازخورد خلبان.
7. زمینه استفاده تجاری: پمپ خنک‌کننده کامپیوتر، دوربین مینیاتوری، سیستم فوکوس خودکار. 8. صنعت اتوماسیون: تجهیزات لیزری
، توزیع‌کننده، تجهیزات تست، ماشین‌آلات نساجی.



طراحی مدولار با دقت بالا محرک موتور میکرو سیم پیچ صوتی برای چاپ سه بعدی 1طراحی مدولار با دقت بالا محرک موتور میکرو سیم پیچ صوتی برای چاپ سه بعدی 2
