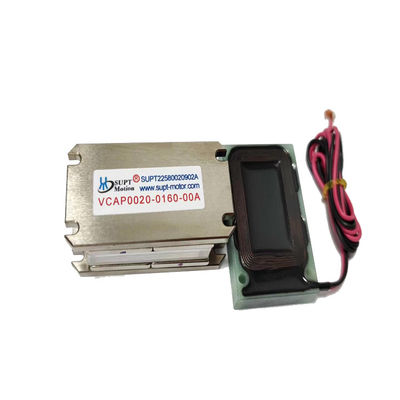

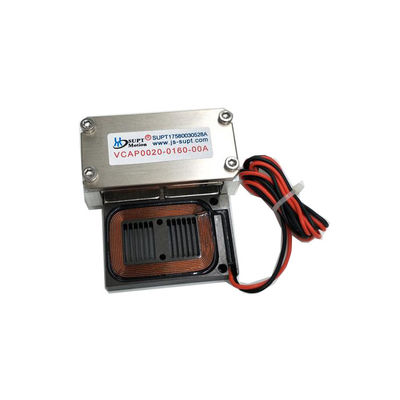

موتور کویل صوتی 20N Ultra Thin Precision Micro Flat برای تجهیزات تست نیمه هادی
جزئیات محصول
| خروجی نیرو | تا 500 نیوتن | مورد | میکرو موتورهای الکتریکی |
|---|---|---|---|
| بندر | شانگهای | شماره مدل | VCAP0020-0068-00A |
| نیروی اوج | 20N | سکته مغزی | 6.8 میلی متر |
| نیروی مستمر | 5.3N | حداکثر ولتاژ | 8.2 ولت |
| طول (میلی متر) | 39 | محافظت از ویژگی | کاملا محصور |
| سرعت (RPM) | سرعت بالا |
توضیحات محصول
توضیحات محصول:
SUPT VCAP0020-0068-00A یک موتور کویل صدای صاف با عملکرد بالا است که به طور خاص برای سیستم های حرکت دقیق فوق کمپکت با فضای بسیار محدود طراحی شده است.این محرک بسیار نازک باعث می شود یک فشار حداکثر 20 N و یک فشار مستمر 5.5 N در 25 درجه سانتیگراد، با یک محرک کل 6.8 میلی متر، پاسخگویی به خواسته های محرک کوتاه، وظایف موقعیت بندی با دقت بالا. با یک پروفایل فوق العاده نازک از تنها 21.5 میلی متر،که به صورت یکپارچه در دستگاه های کوچک ادغام می شود.، سُند های نیمه هادی، دستگاه های پزشکی، و سیستم های تمرکز نوری بدون به خطر انداختن عملکرد.و هیچ واکنش منفی، باعث می شود آن را ایده آل برای برنامه های کاربردی که نیاز به دقت موقعیت گذاری زیر میکرو است. با ولتاژ حداکثر 8.2 و ثابت EMF 4.4 V / m / s،محصول عملکرد پایدار و کارآمد را حتی در طول کار طولانی مدت ارائه می دهد.ابعاد فشرده آن از 39 × 50 × 21.5 میلی متر نصب آسان در فضاهای محدود را تضمین می کند، در حالی که ساخت و ساز قوی آن اطمینان بالا و عمر طولانی را تضمین می کند.این مدل به طور گسترده ای در روبات های میکرو مونتاژ استفاده می شود، سیستم های فوکوس خودکار لنز، کنترل میکرو والف، پمپ های اندازه گیری دقیق و تجهیزات آزمایش نیمه هادی کوچک.
ویژگی ها:
کویل صدای نوع مسطح زیرکویل های موتورز شده سبک وزن هستند، با زمان پاسخ کوتاه و فرکانس بالا. ضربه کوتاه و ساختار جمع و جور.
تعادل سفر و ارتفاع: یک طراحی 16 میلی متری با ارتفاع 22.5 میلی متری، طیف وسیعی از حرکت را در فضاهای محدود امکان پذیر می کند.
سازگاری با ولتاژ پایین: برای ولتاژ حداکثر 27.6 ولت طراحی شده است، با سیستم های اصلی منبع برق صنعتی سازگار است و نیازی به ماژول های تقویت اضافی ندارد.
سازگاری ابعادی: با نسبت طول به عرض 59 × 50 میلی متر، مناسب برای نصب سبک آرایه در سیستم عامل های محور XY است، ساده سازی طرح تجهیزات.
پارامترهای محصول:
| مدل محصول | قدرت اوج (ن) |
نیروی مستمر در 25°C ((N) |
کل ضربه (ملی متر) |
حداکثر ولتاژ (V) |
ثابت EMF عقب (V/m/s) |
طول (ملی متر) |
عرض (ملی متر) |
ارتفاع (ملی متر) |
| VCAP0020-0068-00A | 20 | 5.5 | 6.8 | 8.2 | 4.4 | 39 | 50 | 21.5 |
| VCAP0020-0160-00A | 20 | 5.3 | 16 | 27.6 | 4.4 | 59 | 50 | 22.5 |
| VCAP0030-0200-00A | 30 | 12.3 | 20 | 24.3 | 10.5 | 80 | 74 | 25 |
| VCAP0100-0020-00A | 100 | 47 | 4 | 41.2 | 80.1 | 110 | 105 | 51 |

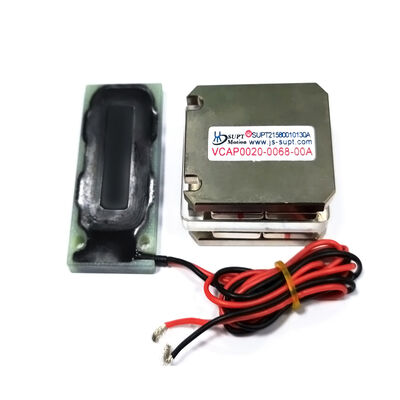

VCAP0020-0068-00A:
| پارامتر | ارزش | پارامتر | ارزش |
| مدل | VCAP0020-0068-00A | حداکثر فشار | 20N |
| فشار مستمر (25 درجه سانتیگراد) | 5.5N | کل ضربه | 6.8 میلی متر |
| حداکثر ولتاژ | 8.2V | ثابت EMF عقب | 4.4V/m/s |
| طول | ۳۹ میلی متر | عرض | 50 میلی متر |
| ارتفاع | 21.5 میلی متر | دمای کار | -10 تا 60 درجه سانتیگراد |
کاربرد:
| کاربرد اصلی یک موتور کویل صوتی: |
| 1صنعت نیمه هادی: سیم کشی، برش، حفاری، سیستم های حمل و نقل، جوش، رباتیک. |
| 2- کار با دریچه در میدان: انواع دریچه های اندازه گیری، سیستم های آزمایش فشار، سیستم تزریق شیمی دریچه های پنوماتیک. |
| 3صنعت ماشین آلات کوچک: سیستم های تغذیه، میکرو حفاری، چاپ دقیق. |
| 4سیستم لرزش: میز لرزش، پلتفرم لرزش. |
| 5حوزه پزشکی: سیستم میکرو تزریق، تجهیزات تنفسی، تجهیزات آزمایش. |
| 6تکنولوژی هواپیمایی: سیستم کنترل پرواز، سیستم بازخورد خلبان. |
| 7زمینه استفاده تجاری:کمپیوتر پمپ خنک کننده دوربین کوچک اتوماتیک سیستم تمرکز |
|
8صنعت اتوماسیون: تجهیزات لیزر، دستگاه های توزیع کننده، تجهیزات آزمایش، ماشین آلات نساجی. |
تمرکز لنز در تجهیزات بازرسی میکرو اپتیک.
ایستگاه های میکروسونب برای تراشه های نیمه هادی.
سیستم های محرک برای شیرهای مایکرو پمپ پزشکی.
ربات های میکرو مونتاژ برای قطعات الکترونیکی.
