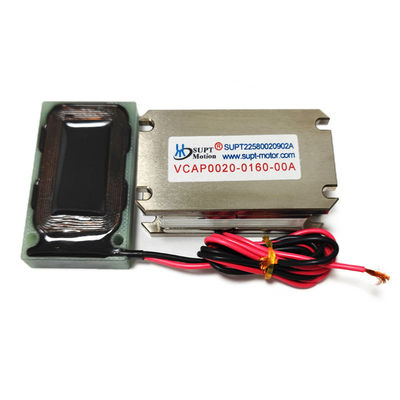

موتور کویل صوتی تخت با دقت بالا و کورس 16 میلیمتری مناسب برای استیجهای موقعیتیابی XY
| محل منبع | جیانگ سو، چین |
|---|---|
| نام تجاری | SUPT MOTION |
| گواهی | ce,ISO9001,CCC |
| شماره مدل | VCAP0020-0160-00A |
| مقدار حداقل تعداد سفارش | ≥2 |
| قیمت | $195.00/pieces >=1 pieces |
| جزئیات بسته بندی | بسته بندی سفارشی و غیره |
| زمان تحویل | 1-5 محصول 5-7 روز حمل و نقل، نمونه ها 3-5 روز، عمده قابل مذاکره |
| شرایط پرداخت | T/T |
| قابلیت ارائه | مورد مذاکره قرار گیرد |
جزئیات محصول
| گارانتی | 3 ماه - 1 سال | استفاده | قایق، ماشین، دوچرخه برقی، لوازم خانگی، پهپاد، چاپ سه بعدی، میکروسکوپ، ربات، هواکش های پزشکی، پروژه ن |
|---|---|---|---|
| تایپ کنید | میکرو موتور | گشتاور | درخواست ها |
| ساخت و ساز | آهنربای دائمی | کموتاسیون | قلم مو |
| محافظت از ویژگی | کاملا محصور | سرعت (RPM) | سرعت متغیر |
| نام محصول | موتور سیم پیچ صدای خطی | ولتاژ نامی | 4.4 ولت |
| نیروی اوج | 20N | نیروی مستمر | 5.3N |
| بندر | بندر شانگهای | سکته | 16 میلی متر |
توضیحات محصول
توضیحات محصول
موتور کویل صوتی تخت SUPT VCAP0020-0160-00A یک موتور کویل صوتی تخت با راندمان بالا است که به طور خاص برای کاربردهای کنترل حرکت دقیق با حرکت متوسط طراحی شده است. این موتور نیروی اوج 20 نیوتن، نیروی پیوسته 5.3 نیوتن و حرکت کل 16 میلیمتر را ارائه میدهد و تعادلی بین مسافت حرکت و پاسخ دینامیکی برقرار میکند و آن را برای اتوماسیون صنعتی و تجهیزات نوری ایدهآل میسازد. با ضخامت فقط 22.5 میلیمتر، این موتور کویل صوتی تخت برای پلتفرمهای موقعیتیابی محور XY باریک، دستگاههای بازرسی نمایشگرهای تخت و تجهیزات پردازش لیزر ایدهآل است. مدار مغناطیسی با کارایی بالا آن، خروجی نیروی صاف و کمصدا را بدون اثرات کوگینگ تضمین میکند و از حرکت رفت و برگشتی با فرکانس بالا تا 500 هرتز پشتیبانی میکند. فرم فاکتور 59 × 50 × 22.5 میلیمتر آن از نصب آرایهای و همگامسازی چند محوره پشتیبانی میکند و ادغام تجهیزات را به طور قابل توجهی بهبود میبخشد. این موتور کویل صوتی تخت دارای حداکثر ولتاژ عملیاتی 27.6 ولت است و از پایداری حرارتی عالی و تولید گرمای کم برخوردار است و عملکرد پایدار را در عملیات مداوم تضمین میکند. با ثابت بک-EMF 4.4 ولت بر متر بر ثانیه، کنترل سرعت و موقعیت قابل اعتماد را فراهم میکند. این مدل موتور کویل صوتی تخت به طور گسترده در تست FPD، اسکن نوری، سیستمهای تصویربرداری دیجیتال، استیجهای موقعیتیابی دقیق و ماژولهای اتوماسیون کوچک استفاده میشود.
کاربرد:
1. پلتفرم XY برای تجهیزات بازرسی پیکسل نمایشگر تخت
2. سیستم موقعیتیابی دقیق برای چاپگرهای برچسب الکترونیکی
3. کنترل حرکت برای حکاکیهای لیزری فشرده
4. مکانیزم حرکت لنز برای تجهیزات مرتبسازی نوری
پارامترهای فنی:
| مدل محصول | نیروی اوج (N) |
نیروی پیوسته در دمای 25 درجه سانتیگراد (N) |
حرکت کل (mm) |
حداکثر ولتاژ (V) |
ثابت بک EMF (V/m/s) |
طول (mm) |
عرض (mm) |
ارتفاع (mm) |
| VCAP0020-0068-00A | 20 | 5.5 | 6.8 | 8.2 | 4.4 | 39 | 50 | 21.5 |
| VCAP0020-0160-00A | 20 | 5.3 | 16 | 27.6 | 4.4 | 59 | 50 | 22.5 |
| VCAP0030-0200-00A | 30 | 12.3 | 20 | 24.3 | 10.5 | 80 | 74 | 25 |
| VCAP0100-0020-00A | 100 | 47 | 4 | 41.2 | 80.1 | 110 | 105 | 51 |
VCAP0020-0160-00A:
| پارامتر | مقدار | پارامتر | مقدار |
| مدل | VCAP0020-0160-00A | نیروی اوج | 20N |
| نیروی پیوسته (25 درجه سانتیگراد) | 5.3N | حرکت کل | 16mm |
| حداکثر ولتاژ | 27.6V | ثابت بک-EMF | 4.4V/m/s |
| طول | 59mm | عرض | 50mm |
| ارتفاع | 22.5mm | کلاس عایق | کلاس B |
تصاویر دقیق
گواهینامهها
شرکت ما
Suzhou Unite Precision Technology Co,Ltd.(SUPT Motion) یک شرکت مهندسی و تولیدی است که به ارائه موتور خطی فعالکننده کویل صوتی و پلتفرم موتور خطی اختصاص دارد. SUPT Motion هم محصولات توزیع استاندارد و هم راهحلهای سفارشی OEM با حجم متوسط و بالا را ارائه میدهد. محصول اصلی شامل فعالکنندههای خطی و چرخشی مبتنی بر کویل صوتی و موتور خطی از نوع آهنربای دائمی بدون جاروبک است.
این شرکت دارای قابلیت تحقیق و توسعه قوی و سیستم خدمات پس از فروش کامل است. SUPT Motion قادر است بر اساس الزامات خاص مشتری، موتور کویل صوتی، موتور خطی و انواع پلتفرمهای حرکت خطی را طراحی و تولید کند. با سالها تجربه، کارکنان مهندسی و تولید بینالمللی ما قادر به ارائه پیشرفتهترین فناوری و بهترین محصولات با کیفیت برای مشتریان و نمایندگان موتور کویل صوتی و موتور خطی در آسیا، آمریکای شمالی، اروپا و سراسر جهان هستند.
این شرکت با استقرار در مراکز تولیدی سوژو، قادر به ارائه راهحلهای مقرون به صرفه برای نیازهای تولید OEM بزرگ شما است. ما به بهبود فناوری و تلاش برای کمال در کیفیت ادامه خواهیم داد. با پایبندی به شعار SUPT Motion: کیفیت بالا هدف ماست، رضایت مشتری تعهد ماست. با بخش کیفیت و بخش تولید سختگیرانه ما تضمین میکنیم که محصولات با کیفیت بالا و ارزان قیمت ما موتور مقرون به صرفهتری برای خدمت به مشتریان ارائه میدهند و رقابتپذیری قوی دارند.
سوالات متداول
1. آیا شما تولید کننده هستید؟
پاسخ: بله، ما کارخانه و تولید کننده 100% هستیم.
2. چگونه میتوانم قیمت را دریافت کنم؟
پاسخ: لطفاً جزئیات الزامات محصول را ارائه دهید، مانند مشخصات، کمیت، الزامات بستهبندی و غیره.
3. چه مدت میتوانم آنها را دریافت کنم؟
پاسخ: به طور معمول، نمونهها به 7-10 روز کاری نیاز دارند.
تولید انبوه به 12-18 روز کاری نیاز دارد.
این به کمیت شما بستگی دارد.
4. آیا میتوانید طبق نمونهها تولید کنید؟
پاسخ: بله، ما میتوانیم بر اساس نمونهها یا نقشههای فنی شما تولید کنیم.
5. شرایط پرداخت شما چیست؟
پاسخ: T/T 50% به عنوان سپرده، و 50% قبل از حمل و نقل پرداخت میشود. ما عکسهای محصول و بستهها را قبل از پرداخت مانده به شما نشان خواهیم داد.
6. شرایط تحویل شما چیست؟
پاسخ: EXW، FOB.
خدمات ما
خدمات:
الف. شاخصهای فنی و مشخصات قابل سفارشیسازی هستند.
ب. نمونه رایگان، جمعآوری کرایه.ج. خدمات پس از فروش رضایتبخش.
د. حداقل مقدار سفارش انعطافپذیر.
چرا ما را انتخاب کنید:
الف. تولید کننده 100%.
ب. تجربه تولید غنی.
ج. ماشین آلات پیشرفته.
د. سیستم کنترل کیفیت سختگیرانه.
