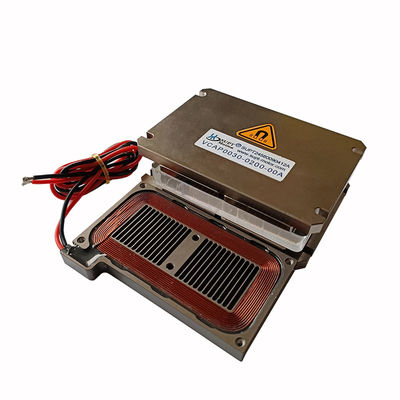

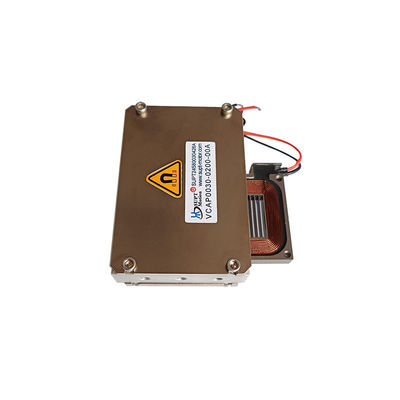

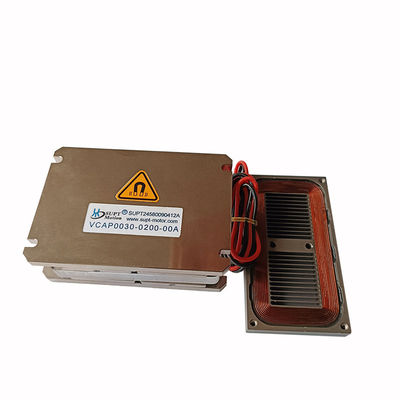

30N موتورهای کویل صدای صاف با فشار بالا برای ماشینکاری دقیق مناسب است
جزئیات محصول
| روش فعال سازی | سیم پیچ صدا | محافظت از ویژگی | کاملا محصور |
|---|---|---|---|
| نیروی مستمر | 12.3N | ولتاژ | 24.3V |
| سکته مغزی | 20 میلی متر | نیروی اوج | 30N |
| طول | 80 میلی متر | اندازه | 74 میلی متر |
| سطح نویز | کم | مدل محصول | VCAP0030-0200-00A |
| بازخورد موقعیت | پتانسیومتر | کموتاسیون | قلم مو |
توضیحات محصول
توضیحات محصول:
SUPTMOTION VCAP0030-0200-00A یک موتور سیم پیچ صدای تخت سنگین است که به طور خاص برای محرک های دقیق با فشار بالا و ضربات طولانی طراحی شده است. رانش پیک 30 نیوتن، رانش پیوسته 12.3 نیوتن و کورس فوقالعاده طولانی 20 میلیمتر را ارائه میدهد که آن را برای تولید نیمهرسانا، ماشینکاری دقیق و سیستمهای مونتاژ خودکار ایدهآل میکند. این محرک با ساختار مکانیکی قوی و طراحی مدار مغناطیسی با کارایی بالا، ثبات موقعیت استثنایی، پاسخ دینامیکی سریع و عکس العمل صفر را ارائه می دهد. ابعاد استاندارد صنعتی آن 80×74×25 میلی متر، سازگاری با رابط های تجهیزات استاندارد را تضمین می کند، طراحی مکانیکی و فرآیندهای نصب را ساده می کند. موتور سیم پیچ صدای تخت با حداکثر ولتاژ 24.3 ولت با ثابت Back-EMF 10.5 V/m/s کار می کند که بازده انرژی بالا و مصرف انرژی کم را ارائه می دهد. این ویژگی اتلاف حرارت عالی، مقاومت حرارتی کم، و حفظ عملکرد پایدار در شرایط عملیاتی مداوم سنگین است. موتورهای سیم پیچ صدای تخت به طور گسترده در ماشین های برش ویفر، سیستم های تغذیه میکرو CNC، مونتاژ قطعات خودرو، پرس باتری لیتیوم یون و تجهیزات بازرسی با دقت بالا استفاده می شوند. آنها کنترل حرکت قابل اعتماد و بدون نیاز به تعمیر و نگهداری را برای کاربردهای صنعتی که نیاز به رانش بالا و ضربه طولانی دارند، ارائه می کنند.
ویژگی ها:
حرکت طولانی و رانش بالا: حداکثر ضربه 20 میلی متری همراه با رانش پیک 30 نیوتن و رانش پیوسته 12.3 نیوتن نیازهای حرکت دقیق بارهای سنگین را برآورده می کند.
تبدیل انرژی با راندمان بالا: ثابت برگشتی EMF بالای 10.5 V/m/s بازده تبدیل انرژی را 15 درصد بیشتر از محصولات مشابه ارائه می دهد.
ابعاد صنعتی: ابعاد استاندارد صنعتی 80 × 74 × 25 میلی متر، سازگار با رابط های نصب تجهیزات نیمه هادی.
پارامترهای محصول:
| مدل محصول | اوج نیروی (N) |
نیروی مستمر در 25 درجه سانتیگراد (N) |
کل سکته مغزی (میلی متر) |
حداکثر ولتاژ (V) |
پشت ثابت EMF (V/m/s) |
طول (میلی متر) |
عرض (میلی متر) |
ارتفاع (میلی متر) |
| VCAP0020-0068-00A | 20 | 5.5 | 6.8 | 8.2 | 4.4 | 39 | 50 | 21.5 |
| VCAP0020-0160-00A | 20 | 5.3 | 16 | 27.6 | 4.4 | 59 | 50 | 22.5 |
| VCAP0030-0200-00A | 30 | 12.3 | 20 | 24.3 | 10.5 | 80 | 74 | 25 |
| VCAP0100-0020-00A | 100 | 47 | 4 | 41.2 | 80.1 | 110 | 105 | 51 |
VCAP0030-0200-00A:
| پارامتر | ارزش | پارامتر | ارزش |
| مدل | VCAP0030-0200-00A | رانش اوج | 30N |
| رانش پیوسته (25 درجه سانتیگراد) | 12.3N | سکته مغزی کامل | 20 میلی متر |
| حداکثر ولتاژ | 24.3 ولت | ثابت Back-EMF | 10.5V/m/s |
| طول | 80 میلی متر | عرض | 74 میلی متر |
| ارتفاع | 25 میلی متر | رتبه حفاظتی | IP54 |
برنامه های کاربردی:
• سیستم های تعیین موقعیت برای تجهیزات برش ویفر نیمه هادی
• مکانیسم های تغذیه میکرو برای ماشین ابزار دقیق CNC
• تجهیزات تست قطعات الکترونیکی خودرو
• تجهیزات لمینیت دقیق برای الکترودهای باتری لیتیوم یون
| کاربرد اصلی موتور سیم پیچ صوتی: |
| 1. صنعت نیمه هادی: سیم کشی، برش، حفاری، سیستم های حمل و نقل، جوشکاری، رباتیک. |
| 2. عملکرد دریچه در زمینه: نوع دریچه های اندازه گیری، سیستم های تست فشار، سیستم تزریق شیمی شیر پنوماتیک. |
| 3. صنعت ماشین میکرو: سیستم های خوراک، حفاری میکرو، مهر زنی دقیق. |
| 4. سیستم لرزش: میز تکان دادن، پلت فرم ارتعاش. |
| 5. زمینه پزشکی: سیستم تزریق میکرو، تجهیزات تنفسی، تجهیزات تست. |
| 6. فن آوری هوانوردی: سیستم کنترل پرواز، سیستم بازخورد خلبان. |
| 7. زمینه استفاده تجاری: دوربین خودکار مینیاتوری پمپ خنک کننده کامپیوتر سیستم فوکوس |
| 8. صنعت اتوماسیون: تجهیزات لیزری، تلگراف، تجهیزات تست، ماشین آلات نساجی. |
