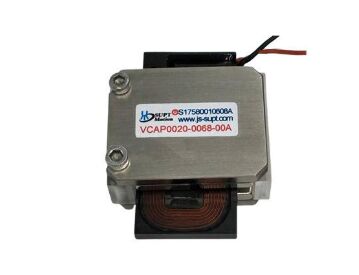

6.8mm High Precision Ultra Thin Flat Voice Coil Motor برای دستگاه های پزشکی
جزئیات محصول
| دمای عملیاتی | عریض | نام محصول | محرک سیم پیچ صدای خطی |
|---|---|---|---|
| طول سکته مغزی | 6.8 میلی متر | اندازه | فشرده |
| تایپ کنید | موتور کویل صوتی نوع تخت | دقت موقعیت یابی | بالا |
| مدل محصول | VCAP0020-0068-00A | ولتاژ | 8.2 ولت |
| نیروی اوج | 20N | محافظت از ویژگی | کاملا محصور |
توضیحات محصول
توضیحات محصول:
SUPT ′s VCAP0020-0068-00A یک موتور کویل صدای صاف بسیار فشرده و بسیار نازک است که به طور خاص برای دستگاه های پزشکی، ابزار قابل حمل و سیستم های میکرو الکترومکانیکی (MEMS) طراحی شده است.در یک محفظه بسیار فشرده قرار دارد که فقط 39 × 50 × 21 اندازه دارد.5 میلی متر، این محصول ارائه می دهد یک فشار اوج 20 N، یک فشار مداوم 5.5 N، و یک ضربه از 6.8 mm. با ضخامت تنها 21.5 mm،این موتور کویل صدای تخت برای کاربردهای محدود فضایی مانند ابزارهای جراحی حداقل تهاجمی ایده آل است، دستگاه های تشخیصی قابل حمل، مایکرو پمپ ها و دستگاه های مکانیکی دقیق قابل پوشیدن.و حرکت ثابت با صفر واکنش و تکرار عالی. با ولتاژ کار حداکثر 8.2 ولت، این موتور طناب خطی صدای تخت دارای مصرف انرژی کم، تولید گرما کم، و یک عمر خدمت طولانی است. با تشکر از ثابت EMF عقب 4.4 V / m / s،موتور کنترل دقیق و پاسخگو حرکت را امکان پذیر می کندبه طور گسترده ای در رباتیک پزشکی، دستگاه های نوری قابل حمل، کنترل میکرو والف، سیستم های تحویل دستگاه های پزشکی دقیق و الکترونیک های کوچک مصرفی مورد اعتماد است.این موتور کویل صدای مسطح راه حل نهایی برای حرکت دقیق در طرح های بسیار نازک است.
ویژگی ها:
- سيستم فعال سازي خطي صدا، موتور اسپري صداي پزشکي، محرک فوق نازک، موتور تجهیزات میکرو جراحی
- مکانیسم فعال سازی کویل صوتی
- 8.2V ولتاژ ورودی
- 6.8mm طول ضربه
- طول عمر
- قدرت بالا
پارامترهای فنی:
| مدل محصول | قدرت اوج (ن) |
نیروی مستمر در 25°C ((N) |
کل ضربه (ملی متر) |
حداکثر ولتاژ (V) |
ثابت EMF عقب (V/m/s) |
طول (ملی متر) |
عرض (ملی متر) |
ارتفاع (ملی متر) |
| VCAP0020-0068-00A | 20 | 5.5 | 6.8 | 8.2 | 4.4 | 39 | 50 | 21.5 |
| VCAP0020-0160-00A | 20 | 5.3 | 16 | 27.6 | 4.4 | 59 | 50 | 22.5 |
| VCAP0030-0020-00A | 30 | 12.3 | 20 | 24.3 | 10.5 | 80 | 74 | 25 |
| VCAP0100-0020-00A | 100 | 47 | 4 | 41.2 | 80.1 | 110 | 105 | 51 |
VCAP0020-0068-00A:
| پارامتر | ارزش | پارامتر | ارزش |
| مدل | VCAP0020-0068-00A | حداکثر فشار | 20N |
| فشار مستمر (25 درجه سانتیگراد) | 5.5N | کل ضربه | 6.8 میلی متر |
| حداکثر ولتاژ | 8.2V | ثابت EMF عقب | 4.4V/m/s |
| طول | ۳۹ میلی متر | عرض | 50 میلی متر |
| ارتفاع | 21.5 میلی متر | وزن | 2.9 کيلوگرم |
کاربردها:
کاربردهای معمول:
1الکترونیک مصرفی: فوکوس خودکار و ثبات تصویر نوری (OIS) برای دوربین های تلفن های هوشمند، که حرکت متناوب فرکانس بالا را در فضاهای بسیار جمع و جور امکان پذیر می کند؛برخی از لنزهای پریسکوپ نیز از VCM های صاف استفاده می کنند.
2تجهیزات نیمه هادی: پلتفرم های حرکت محور XY دقیق، ایستگاه های سنجش و ماشین های اتصال تراشه، که نیاز به کار کوتاه و سرعت بالا با لرزش کم دارند.
3اندازه گیری دقیق / نوری: آینه های با سرعت بالا، مراحل لرزش و اسکن لیزر، که نیاز به پاسخ فرکانس بالا و موقعیت دقیق بالا دارد.
4دستگاه های پزشکی: روبات های جراحی حداقل تهاجمی و دستگاه های الکتریکی میکرو والو، تعادل اندازه های جمع و جور با پاسخ سریع.
