6.8mm High Precision Ultra Thin Flat Voice Coil Motor برای جراحی های پزشکی
جزئیات محصول
| دمای عملیاتی | عریض | نام محصول | محرک سیم پیچ صدای خطی |
|---|---|---|---|
| طول سکته مغزی | 6.8 میلی متر | اندازه | فشرده |
| تایپ کنید | موتور کویل صوتی نوع تخت | دقت موقعیت یابی | بالا |
| مدل محصول | VCAP0020-0068-00A | ولتاژ | 8.2 ولت |
| نیروی اوج | 20N | محافظت از ویژگی | کاملا محصور |
توضیحات محصول
توضیحات محصول:
VCAP0020-0068-00A SUPT یک موتور کویل صوتی تخت فوق العاده فشرده و فوق نازک است که به طور خاص برای دستگاه های پزشکی، ابزار قابل حمل و سیستم های میکرو الکترومکانیکی (MEMS) طراحی شده است. این دستگاه که در یک محفظه بسیار فشرده با ابعاد فقط 39 × 50 × 21.5 میلی متر قرار دارد، حداکثر نیروی رانش 20 نیوتن، رانش پیوسته 5.5 نیوتن و ضربه 6.8 میلی متری را ارائه می دهد. این موتور سیم پیچ صدای تخت با ضخامت تنها 21.5 میلی متر، برای کاربردهای محدود فضا مانند ابزارهای جراحی کم تهاجمی، دستگاه های تشخیصی قابل حمل، میکرو پمپ ها و دستگاه های مکانیکی پوشیدنی دقیق ایده آل است. با استفاده از مواد زیست سازگار و اجزای با دقت بالا ساخته شده است، حرکتی صاف، بی صدا و پایدار با عکس العمل صفر و تکرارپذیری عالی ارائه می دهد. موتور سیم پیچ صدای تخت دارای حداکثر ولتاژ کاری 8.2 ولت است و دارای مصرف برق کم، تولید حرارت کم و عمر طولانی است. با ثابت Back-EMF 4.4 V/m/s، از کنترل حرکت دقیق و پاسخگو پشتیبانی می کند. این مدل از موتور سیم پیچ صدای تخت به طور گسترده ای در رباتیک پزشکی، تجهیزات نوری قابل حمل، کنترل میکرو سوپاپ، سیستم های دقیق دارورسانی و لوازم الکترونیکی مصرفی کوچک مورد اعتماد است و آن را به راه حل نهایی برای حرکت با دقت میکرو در طرح های بسیار نازک تبدیل می کند.
ویژگی ها:
- سیستم فعال سازی صدای خطی، موتور سیم پیچ صدای پزشکی، محرک فوق العاده نازک، موتور تجهیزات میکرو جراحی
- مکانیسم فعال سازی سیم پیچ صدا
- ورودی ولتاژ 8.2 ولت
- طول ضربه 6.8 میلی متر
- طول عمر طولانی
- نیروی بالا
پارامترهای فنی:
| مدل محصول | اوج نیروی (N) |
نیروی مستمر در 25 درجه سانتیگراد (N) |
کل سکته مغزی (میلی متر) |
حداکثر ولتاژ (V) |
پشت ثابت EMF (V/m/s) |
طول (میلی متر) |
عرض (میلی متر) |
ارتفاع (میلی متر) |
| VCAP0020-0068-00A | 20 | 5.5 | 6.8 | 8.2 | 4.4 | 39 | 50 | 21.5 |
| VCAP0020-0160-00A | 20 | 5.3 | 16 | 27.6 | 4.4 | 59 | 50 | 22.5 |
| VCAP0030-0020-00A | 30 | 12.3 | 20 | 24.3 | 10.5 | 80 | 74 | 25 |
| VCAP0100-0020-00A | 100 | 47 | 4 | 41.2 | 80.1 | 110 | 105 | 51 |

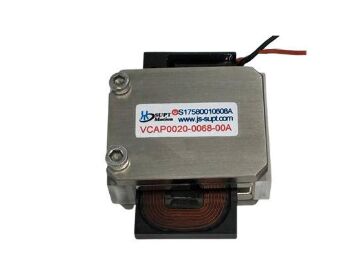

VCAP0020-0068-00A:
| پارامتر | ارزش | پارامتر | ارزش |
| مدل | VCAP0020-0068-00A | رانش اوج | 20N |
| رانش پیوسته (25 درجه سانتیگراد) | 5.5 N | سکته مغزی کامل | 6.8 میلی متر |
| حداکثر ولتاژ | 8.2 ولت | ثابت Back-EMF | 4.4V/m/s |
| طول | 39 میلی متر | عرض | 50 میلی متر |
| ارتفاع | 21.5 میلی متر | وزن | 2.9 کیلوگرم |
برنامه های کاربردی:
کاربردهای معمولی:
1. لوازم الکترونیکی مصرفی: فوکوس خودکار و تثبیت کننده تصویر اپتیکال (OIS) برای دوربین های گوشی های هوشمند، امکان حرکت رفت و برگشتی با فرکانس بالا را در فضاهای بسیار فشرده. برخی از لنزهای پریسکوپ نیز از VCM های مسطح استفاده می کنند.
2. تجهیزات نیمه هادی: سکوهای حرکتی دقیق محور XY، ایستگاه های کاوشگر، و دستگاه های اتصال تراشه، که نیاز به عملکرد کوتاه و سرعت بالا با لرزش کم دارند.
3. اندازهگیری دقیق / اپتیک: آینههای پرسرعت، مراحل ارتعاش و اسکن لیزری که نیاز به پاسخ فرکانس بالا و موقعیتیابی با دقت بالا دارند.
4. تجهیزات پزشکی: روباتهای جراحی کم تهاجمی و محرکهای میکرو دریچه، که اندازه فشرده را با واکنش سریع متعادل میکنند.
