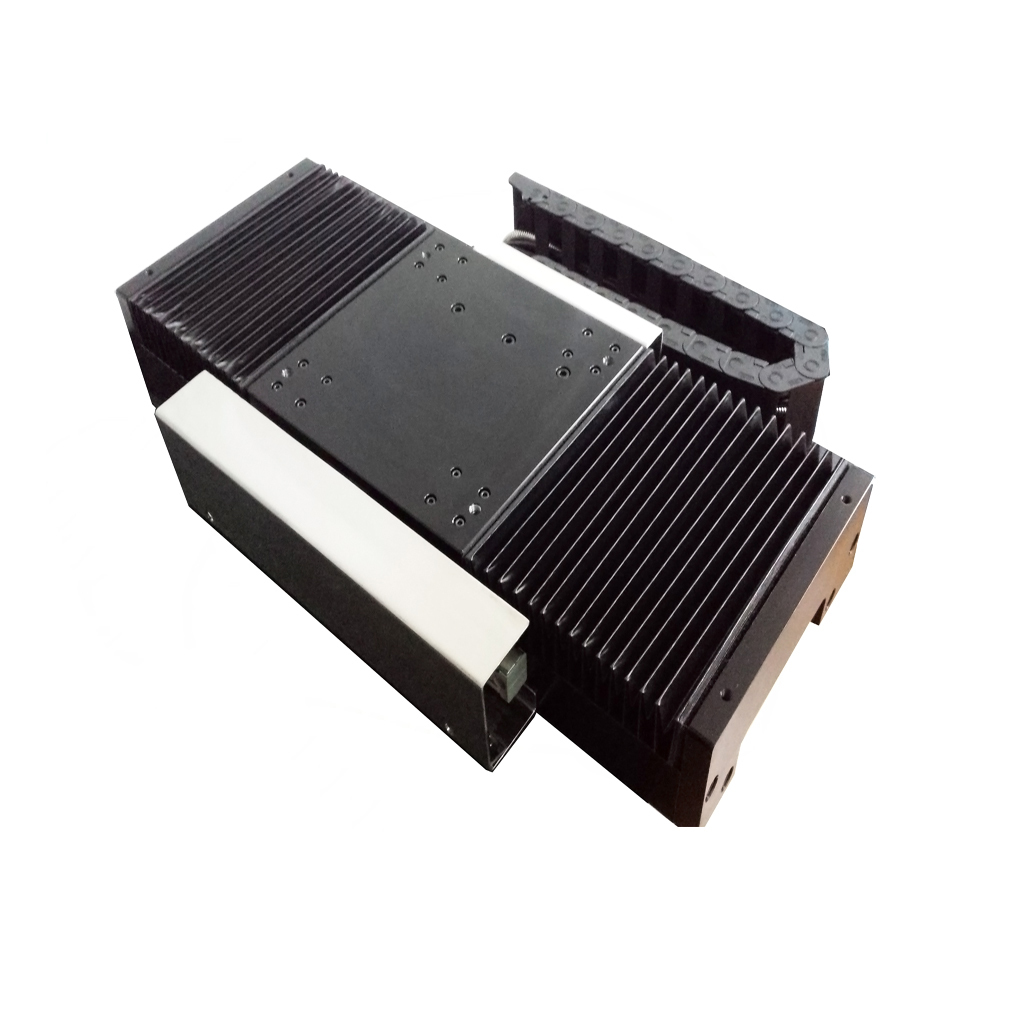

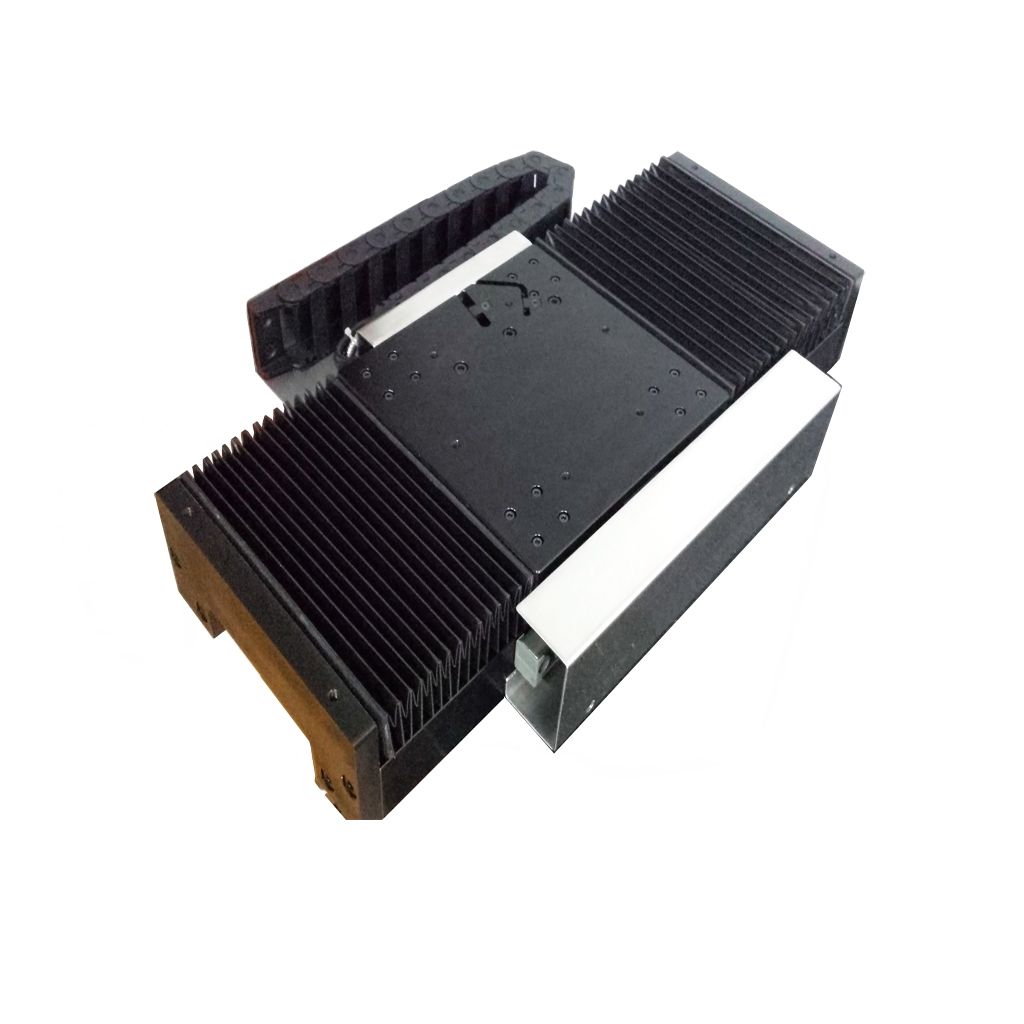

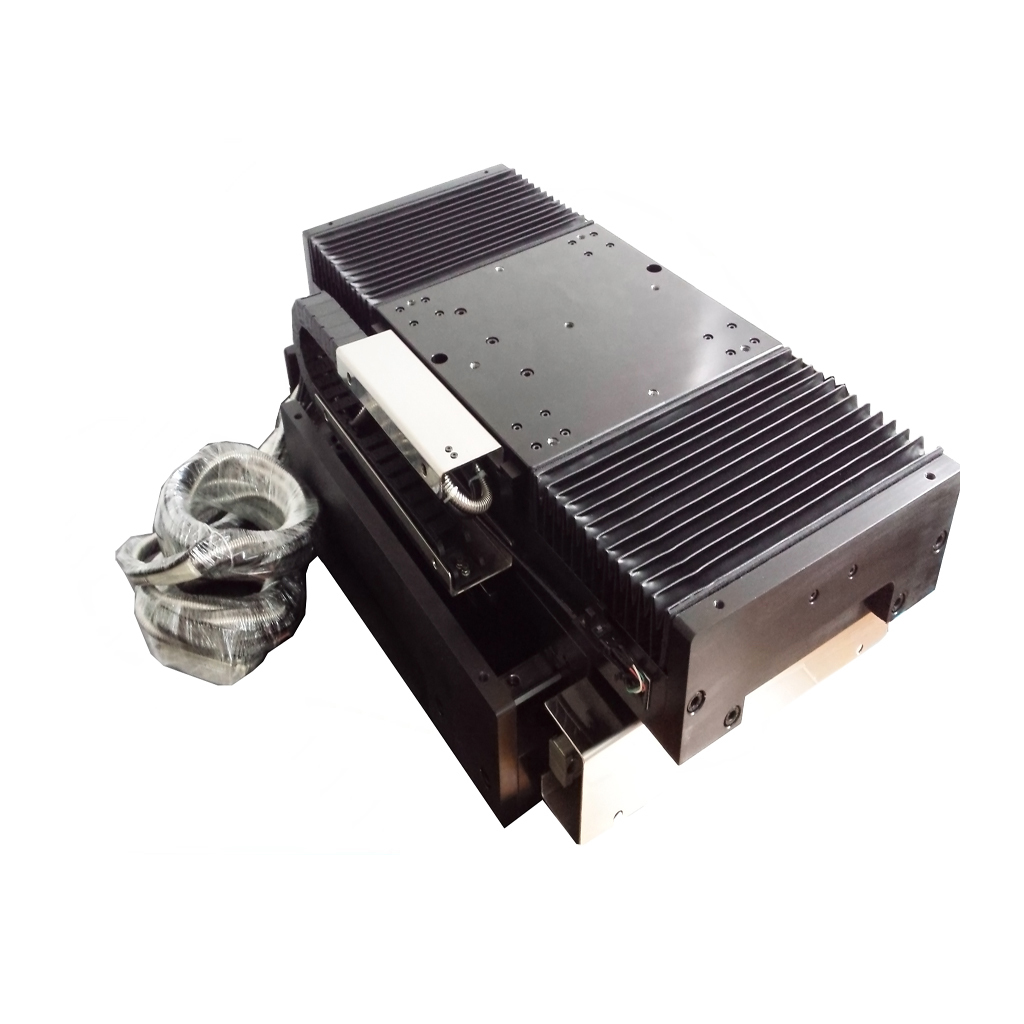

ماژول های موتور خطی U شکل با رانش بالا با طول ضربه قابل تنظیم

SUPT MOTION MLCA-0040-135-00 یک آرمیچر موتور خطی U شکل است که برای سازگاری با استاتور سری MLFA (ریل مغناطیسی) طراحی شده است. این محصول دارای حداکثر نیروی رانش 120 نیوتن، نیروی رانش پیوسته 40 نیوتن، گام قطب 30 میلی متر و وزن آرمیچر 0.42 کیلوگرم است. هنگام استفاده در کنار یک انکودر خطی، کنترل موقعیت با دقت بالا را امکان پذیر می کند.

موتورهای خطی مزایای قابل توجهی از جمله شتاب بالا، مشخصات نیروی رانش صاف، طراحی ماژولار، کورس قابل افزایش آزادانه، عملکرد بی صدا و بدون نیاز به نگهداری را ارائه می دهند.

موتور خطی U شکل از طراحی بدون هسته استفاده می کند و جاذبه مغناطیسی و اثرات دندانه دار شدن را از بین می برد تا حرکت صاف با خلاصی صفر را به دست آورد. ریل های مغناطیسی استاتور را می توان به طور نامحدود به هم متصل کرد و کورس را از نظر تئوری نامحدود می کند؛ این امر آن را به ویژه برای کاربردهایی که نیاز به موقعیت یابی با کورس طولانی و سرعت بالا دارند، مناسب می کند. در مقایسه با درایوهای پیچ سربی، موتورهای خطی نیازی به مکانیزم های تبدیل واسطه ندارند، ساختار سیستم را ساده می کنند و پهنای باند پاسخ دینامیکی را بهبود می بخشند.
