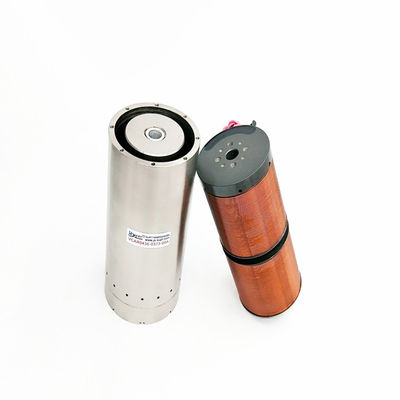

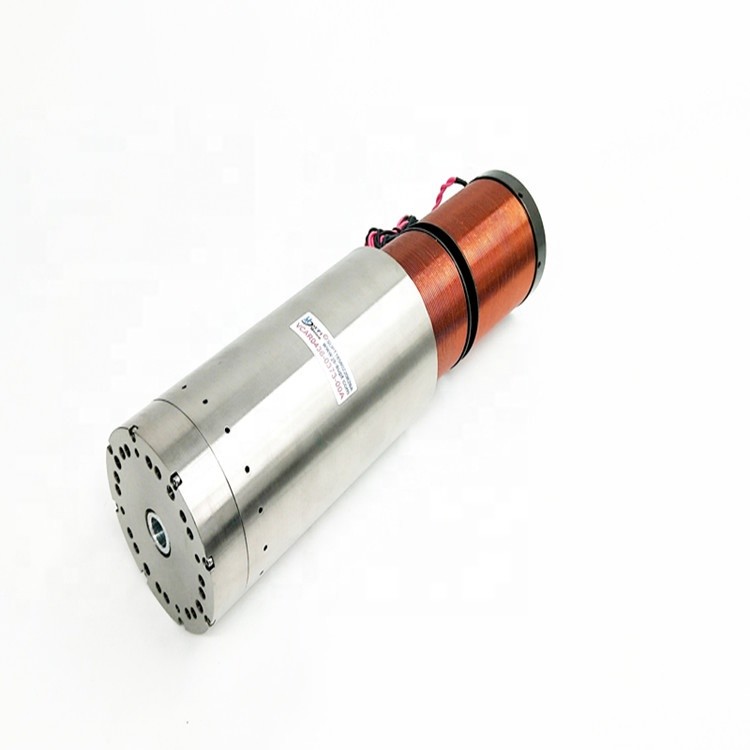

37 میلی متری استروک استوانه ای VCM Voice Coil Actuator مینیاتوری Voice Coil Motor
جزئیات محصول
| گارانتی | 3 ماه - 1 سال | استفاده | قایق، ماشین، میکروسکوپ، ربات، ونتیلاتورهای پزشکی، پروژه نوری، تجهیزات لیزری |
|---|---|---|---|
| نوع | میکرو موتور | ساخت و ساز | آهنربای دائمی |
| کموتاسیون | بدون برس | محافظت از ویژگی | کاملا محصور |
| سرعت (RPM) | 20 | جریان پیوسته (A) | 2.6 |
| کارایی | IE 1 | اوج نیروی (N) | 436 |
| حداکثر سفر (میلی متر) | 37.3 | موتور سیم پیچ صدا (V) | 38 |
| روتور وزن (گرم) | 1040 | قطر استاتور (mm) | 76 |
| نیروی پیوسته (N) | 142.6 | ||
| برجسته کردن | موتور 50mm Stroke VCM Voice Coil,50 میلی متری تکان دهنده کویل صوتی کوچک,دو عبارت کوچک صدا کویل اکتواتور |
||
توضیحات محصول
موتور سیم پیچ صوتی دو عبارتی ضربه 50 میلی متری اثر شیار مغناطیسی صفر
توضیحات محصول:
مشخصات موتورهای سیم پیچ صوتی مینیاتوری و کاربرد آنها در سیستم های اتوماسیون:

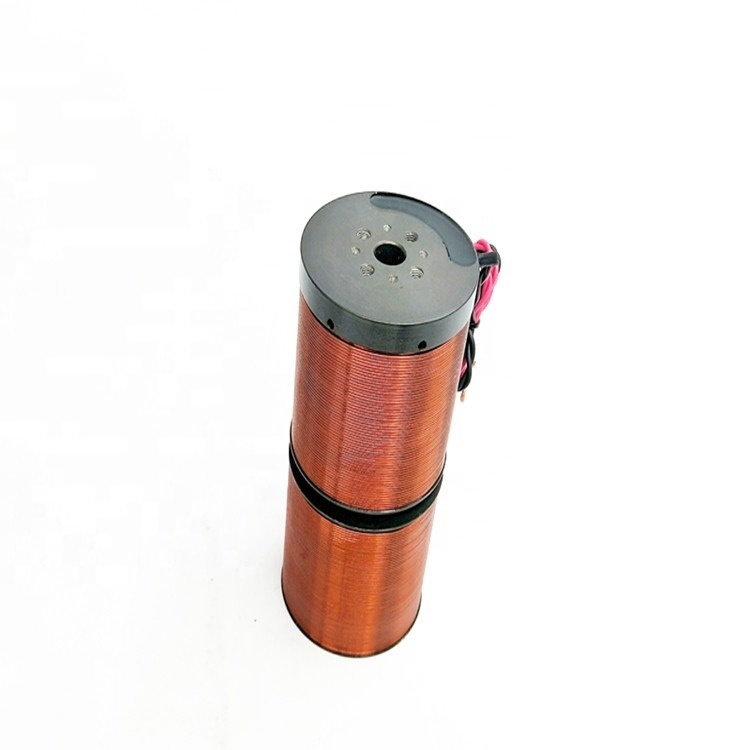

موتورهای سیم پیچ صوتی مینیاتوری با اندازه کوچک، چگالی توان بالا، زمان پاسخ سریع و موقعیت یابی دقیق مشخص می شوند. موتورهای سیم پیچ صدای استوانه ای vcm معمولاً از یک سیم پیچ معلق بین دو آهنربای دائمی تشکیل شده اند که یک میدان مغناطیسی را تشکیل می دهند که با جریان عبوری از سیم پیچ در تعامل است.
یکی از کاربردهای اصلی موتورهای سیم پیچ صوتی مینیاتوری در رباتیک است، جایی که می توان از آنها برای قرار دادن و کنترل دقیق بازوهای رباتیک و دستکاری کننده ها استفاده کرد. از موتورهای سیم پیچ صوتی مینیاتوری نیز برای خودکارسازی فرآیندهای تولید استفاده می شود، مانند ماشین های انتخاب و جاسازی که نیاز به حرکات سریع و دقیق دارند. در زمینه اپتیک از موتورهای سیم پیچ صوتی مینیاتوری برای فوکوس و زوم با سرعت بالا در دوربین ها و سیستم های تلسکوپ استفاده می شود.
همچنین با اثر شیار صفر مشخص می شود، موتورهای سیم پیچ صدای استوانه ای مینیاتوری اغلب در مناطقی که حرکات صاف و دقیق مورد نیاز است، مانند ساخت نیمه هادی، اندازه شناسی و تجهیزات زیست پزشکی استفاده می شود. به عنوان مثال، در تولید نیمه هادی، موتور سیم پیچ صوتی مینیاتوری را می توان برای کارهای جابجایی و تراز کردن ویفر استفاده کرد. در مترولوژی از موتورهای سیم پیچ صوتی مینیاتوری برای اندازه گیری و اسکن دقیق استفاده می شود. در زمینه زیست پزشکی، موتورهای سیم پیچ صوتی vcm کاربردهای متنوعی از جمله اتوماسیون آزمایشگاهی و سیستم های لیزر موقعیت یابی جراحی دارند.
پارامترهای فنی:
| مدل محصول | اوج نیروی (N) |
نیروی پیوسته در 25 درجه سانتیگراد (N) |
کل سکته مغزی (میلی متر) |
حداکثر ولتاژ (V) |
پشت ثابت EMF (V/m/s) |
وزن سیم پیچ (g) |
قطر استاتور (میلی متر) | طول (میلی متر) |
| VCAR0001-0064-00A | 0.88 | 0.28 | 6.4 | 6.9 | 0.29 | 3 | 9.5 | 17.7 |
| VCAR0001-0010-00A | 0.73 | 0.42 | 1 | 4.8 | 0.6 | 2.7 | 24 | 11.2 |
| VCAR00025-0127-00A | 2.55 | 0.81 | 12.7 | 11.6 | 0.77 | .6.6 | 12.7 | 24 |
| VCAR0006-0039-00A | 6.2 | 1.9 | 3.9 | 6.6 | 1.12 | 7.9 | 20 | 17.2 |
| VCAR0006-0050-00A | 6.2 | 2.6 | 5 | 15.7 | 3.57 | 8.2 | 25 | 18.2 |
| VCAR0007-0040-00A | 7.2 | 2.4 | 4 | 7.5 | 1.88 | 7 | 14.2 | 23 |
| VCAR0007-0064-00A | 7.8 | 2.5 | 6.4 | 9.9 | 1.5 | 7.2 | 19.1 | 23.8 |
| VCAR0007-0127-00A | 7.1 | 2.3 | 12.7 | 12.8 | 1.6 | 11.4 | 19.1 | 27 |
| VCAR0011-0050-00A | 11.4 | 2.1 | 5 | 11.8 | 3 | 11.2 | 24 | 17.2 |
| VCAR0011-0100-00A | 10.5 | 2.9 | 10 | 43.8 | 3.5 | 20 | 31 | 26.8 |
| VCAR0013-0030-00A | 13 | 3.5 | 3 | 16 | 3.5 | 12 | 25 | 21 |
| VCAR0013-0072-00A | 13 | 4.2 | 7.2 | 26.6 | 5.72 | 16.2 | 26.2 | 24.7 |
| VCAR0014-0250-00A | 14 | 4.5 | 25 | 26.5 | 3.9 | 35 | 25.4 | 44.2 |
| VCAR0015-0062-00A | 15 | 6.5 | 6.2 | 26.2 | 9.75 | 14.8 | 33 | 25.6 |
| VCAR0022-0098-00A | 22 | 6.6 | 9.8 | 24.7 | 5.8 | 20 | 34.1 | 35 |
| VCAR0022-0448-00A | 22 | 11.4 | 44.8 | 14.3 | 4 | 52 | 48 | 75.7 |
| VCAR0025-0630-00A | 25.3 | 8 | 63 | 50.6 | 5 | 68 | 31.8 | 83.1 |
| VCAR0030-0150-00A | 29.4 | 4.73 | 15 | 40.5 | 7.4 | 27 | 30 | 31 |
| VCAR0032-0050-00A | 32 | 8.9 | 5 | 29.3 | 7.1 | 48 | 40 | 41.7 |
| VCAR0033-0099-00A | 33 | 8 | 9.9 | 24.3 | 5.87 | 23.5 | 36 | 26.7 |
| VCAR0033-0224-00A | 33 | 13.5 | 22.4 | 26.7 | 6.8 | 69 | 58 | 72 |
| VCAR0035-0090-00A | 35 | 11 | 9 | 26.4 | 9 | 33 | 25.4 | 44.3 |
| VCAR0035-0105-00A | 35 | 15.6 | 10.5 | 11.9 | 5 | 91 | 50 | 67 |
| VCAR0044-0040-00A | 44 | 16.3 | 4 | 18.3 | 8.9 | 46.5 | 53 | 21.2 |
| VCAR0044-0059-00A | 44.1 | 17.7 | 5.9 | 14.3 | 8 | 43 | 46 | 22 |
| VCAR0044-0075-00A | 44 | 13.7 | 7.5 | 16.8 | 7.6 | 38.6 | 31.1 | 35.9 |
| VCAR0044-0249-00A | 44 | 11.7 | 24.9 | 44.9 | 8.88 | 65.9 | 38.1 | 51.3 |
| VCAR0070-0149-00A | 70 | 27.3 | 14.9 | 26.9 | 17.7 | 79 | 43 | 53.7 |
| VCAR0075-0200-00A | 75 | 30 | 20 | 26.2 | 15.2 | 65 | 70 | 38.7 |
| VCAR0080-0129-00A | 80 | 35 | 12.9 | 27.7 | 18 | 149 | 49 | 53.8 |
| VCAR0087-0062-00A | 87 | 21.67 | 6.2 | 34.5 | 12.7 | 45.2 | 43.1 | 34.9 |
| VCAR0087-0563-00A | 87 | 17.5 | 56.3 | 63.4 | 8.1 | 177 | 72 | 110 |
| VCAR0105-0164-00A | 105 | 35.4 | 16.1 | 20.1 | 11.5 | 150 | 60.4 | 40.4 |
| VCAR0110-0380-00A | 110 | 37.4 | 38 | 23.2 | 9 | 150 | 60.4 | 60.4 |
| VCAR0113-0089-00A | 113 | 35 | 8.9 | 31 | 17.5 | 125 | 73 | 27.5 |
| VCAR0115-0065-00A | 115 | 30.1 | 6.5 | 35 | 17.3 | 52 | 40 | 58 |
| VCAR0130-0310-00A | 130 | 40 | 31 | 30.4 | 20.5 | 280 | 75.6 | 56.5 |
| VCAR0140-0150-00A | 140 | 42.2 | 15 | 33.4 | 26.6 | 80 | 53 | 53.7 |
| VCAR0210-0254-00A | 210 | 66.2 | 25.4 | 56.6 | 28 | 230 | 43.7 | 111.8 |
| VCAR0262-0112-00A | 262 | 111 | 11.2 | 35.1 | 41 | 285 | 71 | 64 |
| VCAR0262-0249-00A | 262 | 112 | 24.9 | 28.2 | 26 | 785 | 66 | 109.1 |
| VCAR0294-0498-00A | 294 | 56.8 | 49.8 | 114 | 24.5 | 685 | 93 | 136.9 |
| VCAR0436-0187-00A | 436 | 147.6 | 18.7 | 40.7 | 40.7 | 648 | 80.4 | 91 |
| VCAR0436-0250-00A | 436 | 167 | 25 | 31.6 | 37.2 | 775 | 78.4 | 110 |

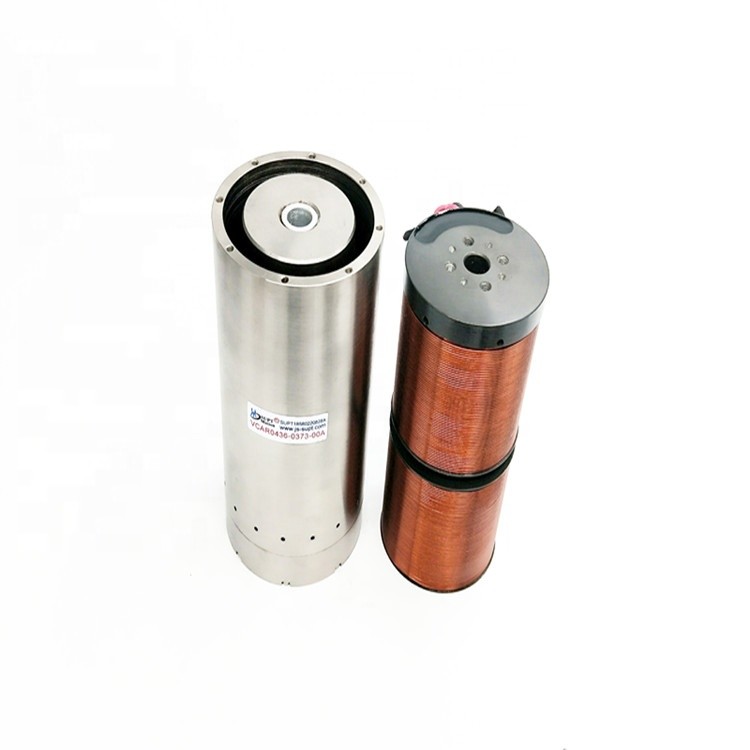

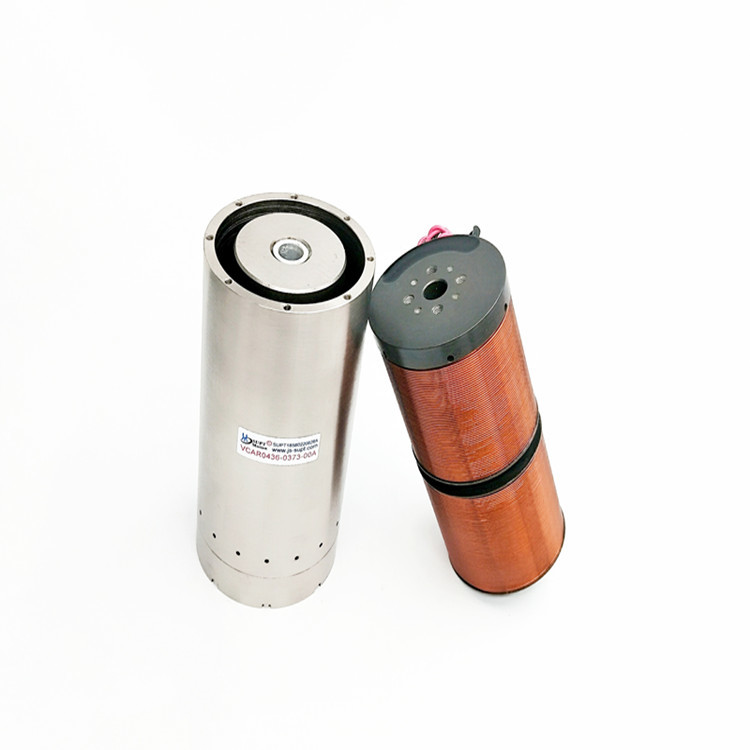

| VCAR0436-0373-00A | 436 | 142.6 | 37.3 | 38 | 29.8 | 1050 | 76 | 163 |
| VCAR0980-0249-00A | 980 | 605 | 24.9 | 41.5 | 104 | 1426 | 126 | 134.5 |
| VCAR1351-0310-00A | 1351 | 376.8 | 31 | 73.5 | 68 | 1071 | 110 | 143.7 |
موتور سیم پیچ صدای استوانه ای سری VCAR، زیرا می تواند رانش بالا، سرعت بالا، دقت بالا را ارائه دهد، بنابراین به طور گسترده استفاده می شود. این نوع موتور می تواند 0.7 n تا 1000 نیوتن قدرت قدرتمند تولید کند، بنابراین 80٪ یا بیشتر از بازار را اشغال می کند و مسافت آن به طور کلی کمتر از 50 میلی متر است. این موتور عمدتاً در زمینه های پزشکی، نیمه هادی، حمل و نقل هوایی، خودرو و سایر زمینه ها، از جمله ترمزهای سوپاپ، کنترل موقعیت دقیق در فاصله کوتاه، ابزار اندازه گیری جایگزینی دقیق، پلت فرم لرزش و سیستم میرایی لرزش فعال و بسیاری از جنبه های دیگر استفاده می شود. این بازار بر روی صنایع پزشکی، نیمه هادی، هوافضا و اتوماسیون متمرکز است.
خدمات ما
محصولات دارای مزیت رقابتی
بازپرداخت کامل در صورت کیفیت بد یا دیر تحویل
قرارداد تضمین کیفیت
سفارش کوچک استقبال می شود
بازپرداخت کامل در صورت کیفیت بد یا دیر تحویل
قرارداد تضمین کیفیت
سفارش کوچک استقبال می شود
اطلاعات شرکت
گواهینامه ها
سوالات متداول
موتور:
1. سفر: سفر موثر، برای محاسبه کل سفر استفاده می شودازنیروی ارزش.
2. جهت حرکت: نصب افقی یا عمودی 90 درجه
3. نیروی بار:جفوری در جهت معکوسزوربر رویموتورمانند فنر و غیره
4. وزن بار: کل بخش با کیفیت حرکت، از جمله نوار لغزنده کیفیت
5. نوع حرکت: 1.حرکت نقطه به نقطه;2.متقابل قانون (مثلاً اسکن).
6. منحنی سرعت: 1.یک منحنی سرعت ذوزنقه ای شکل;2.منحنی سرعت مثلثی; 3.منحنی سرعت سینوسی.
