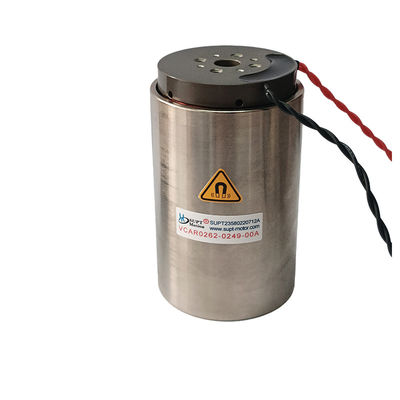

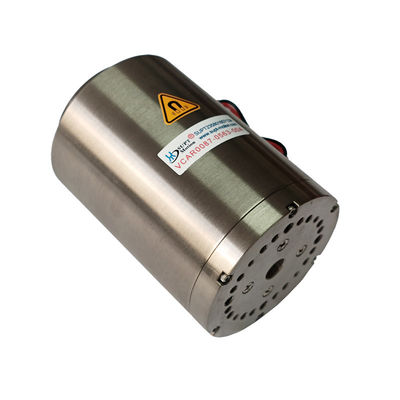

موتورهای الکتریکی خطی مغناطیسی موتور سیم پیچ صدا VCM محرک خطی فرکانس بالا
| محل منبع | جیانگسو، چین |
|---|---|
| نام تجاری | SUPT |
| گواهی | CCC, ce, ISO9001 |
| شماره مدل | VCAR0044-0249-00A |
| مقدار حداقل تعداد سفارش | ≥1 |
| قیمت | $109.00/pieces 1-59 pieces |
| جزئیات بسته بندی | بسته بندی کارتن |
| زمان تحویل | تحویل عمومی 5-7 روزه، سریع 3-5 روزه، عمده قابل مذاکره است |
| شرایط پرداخت | T/T |
| قابلیت ارائه | قابل مذاکره |
برای نمونه و کوپن رایگان با من تماس بگیرید.
واتس اپ:0086 18588475571
ویچت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.
xجزئیات محصول
| ولتاژ (v) | 44.9 | قدرت خروجی | TBD |
|---|---|---|---|
| استفاده | قایق، ماشین، دوچرخه برقی | نوع | میکرو موتور |
| گشتاور | 30 | ساخت و ساز | آهنربای دائمی |
| کموتاسیون | قلم مو | محافظت از ویژگی | کاملا محصور |
| سرعت (RPM) | سرعت بالا | جریان پیوسته (A) | 4.9 |
| کارایی | IE 1 | اوج نیروی (N) | 44 |
| حداکثر سفر (میلی متر) | 24.9 | موتورهای الکتریکی خطی (V) | 44.9 |
| روتور وزن (کیلوگرم) | 65.9 | قطر استاتور (mm) | 38.1 |
| نیروی پیوسته (N) | 11.7 | ||
| برجسته کردن | موتورهای الکتریکی خطی مغناطیسی,موتورهای الکتریکی خطی VCM,اکتور خطی فرکانس بالا VCM,VCM Linear Electric Motors,VCM High Frequency Linear Actuator |
||
توضیحات محصول
موتورهای الکتریکی خطی موتورهای خطی آهنربا وزن سبک دقت بالا
توضیحات محصول:
سری VCAR از اکتورهای سیلندر تقریباً 80 درصد از بازار را تشکیل می دهند، آنها می توانند نیروی بالایی را با سرعت تسریع بالا تولید کنند. نیروهای اوج بین 0.7N تا 3000N است.طول ضربه آنها کمتر از 50 میلی متر است،Z محور انتخاب و محل، پمپ های کوچک دقیق مثبت جابجایی اندازه گیری و هر دو لرزش و سیستم های خنک کننده لرزش فعال. بازارهای شامل نیمه هادی پزشکی، هوافضا و خودرو.

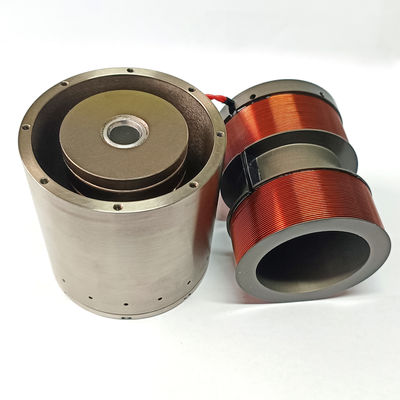

استفاده از آهنرباها در VCM ها نیاز به ساختارهای مکانیکی سنگین را از بین می برد و منجر به طراحی سبک می شود.این ویژگی به ویژه در کاربردهایی که کاهش وزن ضروری است مفید استاین نوع سبک وزن باعث افزایش کارایی، کاهش مصرف برق و افزایش قابلیت مانور می شود.
علاوه بر این، VCM ها به دلیل قابلیت حرکت خطی خود، دقت و دقت بالایی را ارائه می دهند. آنها موقعیت پذیری صاف و دقیق را ارائه می دهند،که آنها را برای کاربردهایی که نیاز به کنترل دقیق و تکرار پذیری بالا دارند، ایده آل می کنداین دقت در زمینه هایی مانند دستگاه های پزشکی، تجهیزات آزمایشگاهی و فرآیندهای تولیدی که حرکات دقیق برای نتایج مطلوب ضروری است، بسیار مهم است.
آهنرباهای مورد استفاده در VCM ها نقش مهمی در دستیابی به این ویژگی ها دارند.میدان های مغناطیسی قوی را فراهم می کند در حالی که اندازه کامپکت را حفظ می کنداین امر به کوچک شدن VCM ها کمک می کند و آنها را برای کاربردهای محدود فضایی مناسب می کند.
ترکیبی از وزن کم، دقت بالا و تکنولوژی مبتنی بر آهنربا باعث می شود موتورهای خطی الکتریکی موتورهای صدا بسیار متنوع باشند. آنها کاربردهای مختلفی را در زمینه های مختلف پیدا می کنند،از جمله رباتیکاستفاده از آن ها به حوزه هایی مانند چاپ سه بعدی، مکانیسم های فوکوس خودکار دوربین و سیستم های واقعیت مجازی گسترش می یابد.
پارامترهای فنی:
| مدل محصول | قدرت اوج (ن) |
نیروی مستمر در 25°C ((N) |
کل ضربه (ملی متر) |
حداکثر ولتاژ (V) |
ثابت EMF عقب (V/m/s) |
وزن کویل (g) |
قطر استاتور (ملی متر) | طول (ملی متر) |
| VCAR0001-0064-00A | 0.88 | 0.28 | 6.4 | 6.9 | 0.29 | 3 | 9.5 | 17.7 |
| VCAR0001-0010-00A | 0.73 | 0.42 | 1 | 4.8 | 0.6 | 2.7 | 24 | 11.2 |
| VCAR00025-0127-00A | 2.55 | 0.81 | 12.7 | 11.6 | 0.77 | .6.6 | 12.7 | 24 |
| VCAR0006-0039-00A | 6.2 | 1.9 | 3.9 | 6.6 | 1.12 | 7.9 | 20 | 17.2 |
| VCAR0006-0050-00A | 6.2 | 2.6 | 5 | 15.7 | 3.57 | 8.2 | 25 | 18.2 |
| VCAR0007-0040-00A | 7.2 | 2.4 | 4 | 7.5 | 1.88 | 7 | 14.2 | 23 |
| VCAR0007-0064-00A | 7.8 | 2.5 | 6.4 | 9.9 | 1.5 | 7.2 | 19.1 | 23.8 |
| VCAR0007-0127-00A | 7.1 | 2.3 | 12.7 | 12.8 | 1.6 | 11.4 | 19.1 | 27 |
| VCAR0011-0050-00A | 11.4 | 2.1 | 5 | 11.8 | 3 | 11.2 | 24 | 17.2 |
| VCAR0011-0100-00A | 10.5 | 2.9 | 10 | 43.8 | 3.5 | 20 | 31 | 26.8 |
| VCAR0013-0030-00A | 13 | 3.5 | 3 | 16 | 3.5 | 12 | 25 | 21 |
| VCAR0013-0072-00A | 13 | 4.2 | 7.2 | 26.6 | 5.72 | 16.2 | 26.2 | 24.7 |
| VCAR0014-0250-00A | 14 | 4.5 | 25 | 26.5 | 3.9 | 35 | 25.4 | 44.2 |
| VCAR0015-0062-00A | 15 | 6.5 | 6.2 | 26.2 | 9.75 | 14.8 | 33 | 25.6 |
| VCAR0022-0098-00A | 22 | 6.6 | 9.8 | 24.7 | 5.8 | 20 | 34.1 | 35 |
| VCAR0022-0448-00A | 22 | 11.4 | 44.8 | 14.3 | 4 | 52 | 48 | 75.7 |
| VCAR0025-0630-00A | 25.3 | 8 | 63 | 50.6 | 5 | 68 | 31.8 | 83.1 |
| VCAR0030-0150-00A | 29.4 | 4.73 | 15 | 40.5 | 7.4 | 27 | 30 | 31 |
| VCAR0032-0050-00A | 32 | 8.9 | 5 | 29.3 | 7.1 | 48 | 40 | 41.7 |
| VCAR0033-0099-00A | 33 | 8 | 9.9 | 24.3 | 5.87 | 23.5 | 36 | 26.7 |
| VCAR0033-0224-00A | 33 | 13.5 | 22.4 | 26.7 | 6.8 | 69 | 58 | 72 |
| VCAR0035-0090-00A | 35 | 11 | 9 | 26.4 | 9 | 33 | 25.4 | 44.3 |
| VCAR0035-0105-00A | 35 | 15.6 | 10.5 | 11.9 | 5 | 91 | 50 | 67 |
| VCAR0044-0040-00A | 44 | 16.3 | 4 | 18.3 | 8.9 | 46.5 | 53 | 21.2 |
| VCAR0044-0059-00A | 44.1 | 17.7 | 5.9 | 14.3 | 8 | 43 | 46 | 22 |
| VCAR0044-0075-00A | 44 | 13.7 | 7.5 | 16.8 | 7.6 | 38.6 | 31.1 | 35.9 |
| VCAR0044-0249-00A | 44 | 11.7 | 24.9 | 44.9 | 8.88 | 65.9 | 38.1 | 51.3 |
| VCAR0070-0149-00A | 70 | 27.3 | 14.9 | 26.9 | 17.7 | 79 | 43 | 53.7 |
| VCAR0075-0200-00A | 75 | 30 | 20 | 26.2 | 15.2 | 65 | 70 | 38.7 |
| VCAR0080-0129-00A | 80 | 35 | 12.9 | 27.7 | 18 | 149 | 49 | 53.8 |
| VCAR0087-0062-00A | 87 | 21.67 | 6.2 | 34.5 | 12.7 | 45.2 | 43.1 | 34.9 |
| VCAR0087-0563-00A | 87 | 17.5 | 56.3 | 63.4 | 8.1 | 177 | 72 | 110 |
| VCAR0105-0164-00A | 105 | 35.4 | 16.1 | 20.1 | 11.5 | 150 | 60.4 | 40.4 |
| VCAR0110-0380-00A | 110 | 37.4 | 38 | 23.2 | 9 | 150 | 60.4 | 60.4 |
| VCAR0113-0089-00A | 113 | 35 | 8.9 | 31 | 17.5 | 125 | 73 | 27.5 |
| VCAR0115-0065-00A | 115 | 30.1 | 6.5 | 35 | 17.3 | 52 | 40 | 58 |
| VCAR0130-0310-00A | 130 | 40 | 31 | 30.4 | 20.5 | 280 | 75.6 | 56.5 |
| VCAR0140-0150-00A | 140 | 42.2 | 15 | 33.4 | 26.6 | 80 | 53 | 53.7 |
| VCAR0210-0254-00A | 210 | 66.2 | 25.4 | 56.6 | 28 | 230 | 43.7 | 111.8 |
| VCAR0262-0112-00A | 262 | 111 | 11.2 | 35.1 | 41 | 285 | 71 | 64 |
| VCAR0262-0249-00A | 262 | 112 | 24.9 | 28.2 | 26 | 785 | 66 | 109.1 |
| VCAR0294-0498-00A | 294 | 56.8 | 49.8 | 114 | 24.5 | 685 | 93 | 136.9 |
| VCAR0436-0187-00A | 436 | 147.6 | 18.7 | 40.7 | 40.7 | 648 | 80.4 | 91 |
| VCAR0436-0250-00A | 436 | 167 | 25 | 31.6 | 37.2 | 775 | 78.4 | 110 |
| VCAR0436-0373-00A | 436 | 142.6 | 37.3 | 38 | 29.8 | 1050 | 76 | 163 |
| VCAR0980-0249-00A | 980 | 605 | 24.9 | 41.5 | 104 | 1426 | 126 | 134.5 |
| VCAR1351-0310-00A | 1351 | 376.8 | 31 | 73.5 | 68 | 1071 | 110 | 143.7 |
کاربرد اصلی یک موتور کویل صوتی:
1صنعت نیمه هادی: سیم کشی، برش، حفاری، سیستم های حمل و نقل، رباتیک.
2- کار با شیر در این زمینه: شیرهای اندازه گیری نوع، سیستم های آزمایش فشار، سیستم تزریق شیمی شیرهای پنوماتیک.
3صنعت ماشین آلات کوچک: سیستم های تغذیه، میکرو حفاری، چاپ دقیق.
4سیستم لرزش: پلتفرم لرزش.
5حوزه پزشکی: سیستم تزریق میکرو، تجهیزات تنفسی.
6تکنولوژی هواپیمایی: سیستم کنترل پرواز، سیستم بازخورد خلبان.
7زمینه استفاده تجاری: سیستم فوکوس خودکار دوربین کوچک پمپ خنک کننده کامپیوتری
8صنعت اتوماسیون: تجهیزات لیزر، دستگاه های توزیع کننده، تجهیزات آزمایش، ماشین آلات نساجی.
خدمات ما
ما خوشحالیم که به طراحی سفارشی کمک کنیم
اطلاعات شرکت
سوالات عمومی
موتورهای الکتریکی خطی:
1سفر: سفر واقعی، برای محاسبه کل سفر استفاده می شود.ازارزش نیروی.
2جهت حرکت: نصب افقی یا عمودیصفر درجه
3. نيروي بار:cدر جهت معکوسنیرویدرموتور، مانند فواره ها و غیره
4وزن بار: کل بخش کیفیت حرکت، از جمله اسلایدر کیفیت
5نوع حرکت: 1.حرکت نقطه به نقطه;2.متقابل بودن قاعده (به عنوان مثال اسکن).
6منحنی سرعت: 1.یک منحنی سرعت تراپیز;2.منحنی سرعت مثلث3.منحنی سرعت سینوس.
