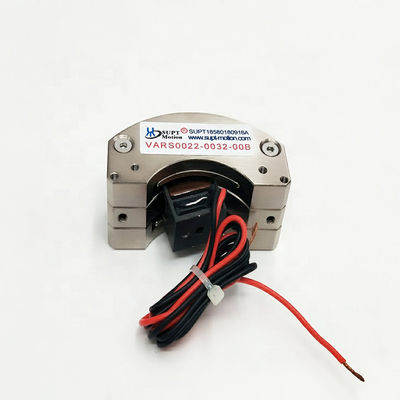

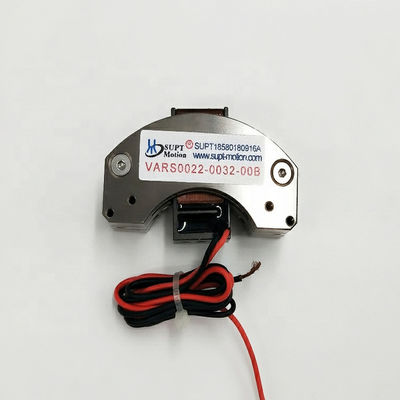

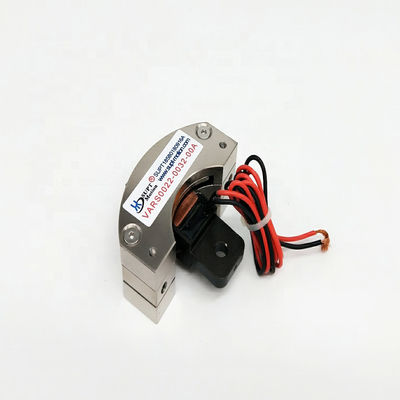

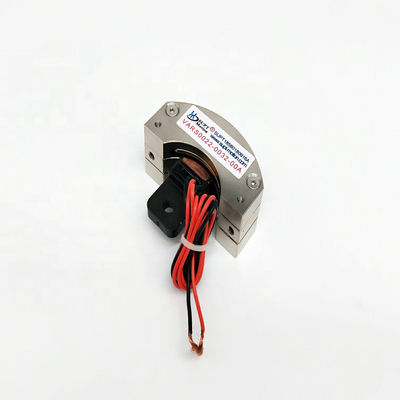

زمان پاسخ کوتاه ریتری کویل صوتی میکرو کویل صوتی اکتواتور برای ترمز شیر
| محل منبع | جیانگسو، چین |
|---|---|
| نام تجاری | SUPT |
| گواهی | ce,ISO9001,CCC |
| شماره مدل | VARS0022-032-00A |
| مقدار حداقل تعداد سفارش | ≥1 |
| قیمت | $145.00/pieces 1-59 pieces |
| جزئیات بسته بندی | بسته بندی کارتن |
| زمان تحویل | 1-5 محصول 5-7 روز حمل و نقل، نمونه ها 3-5 روز، عمده قابل مذاکره |
| شرایط پرداخت | T/T |
| قابلیت ارائه | 1000 قطعه/قطعه در ماه |
برای نمونه و کوپن رایگان با من تماس بگیرید.
واتس اپ:0086 18588475571
ویچت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.
xجزئیات محصول
| تضمین | 3 ماه - 1 سال | استفاده | قایق، ماشین، دوچرخه برقی، پزشکی، نیمه هادی، هوا فضا، کنترل سوپاپ، پلت فرم ارتعاش و صنعت اتوماسیون. |
|---|---|---|---|
| نوع | میکرو موتور | گشتاور | 30 |
| ساخت و ساز | آهنربای دائمی | کموتاسیون | قلم مو |
| محافظت از ویژگی | کاملا محصور | سرعت (RPM) | 20 |
| جریان پیوسته (A) | 1.4A | کارایی | IE 1 |
| حداکثر گشتاور (Nm) | 0.22 | حداکثر سفر (میلی متر) | 32 |
| محرک سیم پیچ صوتی کوچک (V) | 15.5 | گشتاور پیوسته (Nm) | 0.12 |
| ثابت EMF (LL) (Kb) | 0.16 | وزن کویل (گرم) | 21.5 |
| طول (میلی متر) | 60 | عرض (میلی متر) | 51.5 |
| ارتفاع (میلی متر) | 26 | بندر | شانگهای |
| برجسته کردن | زمان پاسخ کوتاه (Short Response Time),سیم پیچ صدا چرخشی برای ترمز شیر 20RPM,اکتیوتر کویل صوتی میکرو 20RPM,Rotary Voice Coil For Valve Brake 20RPM,Micro Voice Coil Actuator 20RPM |
||
توضیحات محصول
زمان پاسخ کوتاه Mini Voice Coil Actuator برای فرکانس بالا و سرعت بالا
توضیحات محصول
موتور کویل صدای چرخشی حالت سوئیچ نقش مهمی در محرک های شیر دارد. این حرکت زاویه ای دقیق و کنترل شده را برای تنظیم باز و بسته شدن شیر فراهم می کند.طراحی منحصر به فرد این موتور اجازه می دهد تا آن را به ارائه حرکت دقیق و پاسخ در محدوده محدودی از زاویه، انتخاب ایده آل برای کاربردهایی است که تنظیمات دقیق و پاسخ های سریع ضروری است.موتور ولول صدای چرخش حالت سوئیچ، عملکرد کارآمد و قابل اعتماد دریچه ها را تضمین می کند، که به بهبود کنترل فرآیند و عملکرد سیستم کمک می کند.
سری موتور کویل صوتی نوع سوئیچ فناوری محصولات سری مستطیل را اتخاذ می کند و محصولات سری مستطیل را خم می کند تا یک سیستم موقعیت زاویه اولویت خاصی را تشکیل دهد.تا 100 درجه گشتاور فراهم ميکنه، با وزن سبک، پاسخ فرکانس بالا، شتاب بالا، دقت بالا، حساسیت بالا، نویز پایین و قابلیت اطمینان بالا. مدل آن VARS0022-032-00A است، حداکثر فشار آن 0.22 n-m است،محصولات نوع سوئیچ به طور معمول در تکنولوژی لیزر در ردیاب آینه استفاده می شود، ترمز های شیرهای نوع سوئیچ، سیستم های موقعیت دهی نوع سوئیچ و کنترل کننده های پرواز، مربوط به صنعت نیمه هادی، اتوماسیون، صنعت هواپیما، این یک انتخاب ایده آل است،برنامه های کاربردی نیاز به یک موتور چرخش با عملکرد برتر و قابل اعتماد.
|
کاربرد اصلی یک موتور کویل صوتی: |
|
1صنعت نیمه هادی: سیم کشی، برش، حفاری، سیستم های حمل و نقل، جوش، رباتیک. |
|
2- کار با دریچه ها در زمینه: انواع دریچه های اندازه گیری، سیستم های آزمایش فشار، شیمی دریچه های پنوماتیک سیستم تزریق |
|
3صنعت ماشین آلات کوچک: سیستم های تغذیه، میکرو حفاری، چاپ دقیق. |
|
4سیستم لرزش: میز لرزش، پلت فرم لرزش. |
|
5حوزه پزشکی: سیستم میکرو تزریق، تجهیزات تنفسی، تجهیزات آزمایش. |
|
6تکنولوژی هواپیمایی: سیستم کنترل پرواز، سیستم بازخورد خلبان. |
|
7زمینه استفاده تجاری:کمپیوتر پمپ خنک کننده دوربین کوچک اتوماتیک سیستم تمرکز |
|
8صنعت اتوماسیون: تجهیزات لیزر,دستگاه پخش کننده، تجهیزات آزمایش، ماشین آلات نساجی. |
پارامترهای فنی:
| VARS سری از نوع سوینگ مینی صدا کویل کنترلر | ||||||||
| مدل | تورک اوج ((N-M) | چرخش پیوسته25°C ((N-M) | حداکثر حرکت ((ملی متر) | ولتاژ ((V) | ثابت EMF عقب ((V/m/S) | وزن کویل ((g) | عرض* ارتفاع (ملی متر) | طول ((ملی متر) |
| VARS0008-026-00A | 0.080 | 0.045 | 26.0 | 6.4 | 0.045 | 11.7 | 39.8*261 | 35.00 |
| VARS0017-090-00A | 0.170 | 0.110 | 90.0 | 11.1 | 0.11 | 18.0 | 44*39 | 70.00 |
| VARS0022-032-00A | 0.220 | 0.120 | 32.0 | 15.5 | 0.16 | 21.5 | 51.5*26 | 60.00 |
| VARS0042-040-00A | 0.420 | 0.380 | 40.0 | 3.5 | 0.12 | 38.0 | 53.6*303 | 82.00 |
| VARS0077-020-00A | 0.770 | 0.630 | 20.0 | 6.7 | 0.24 | 66.0 | 50*30 | 75.00 |
| VARS0084-030-00A | 0.840 | 0.600 | 30.0 | 6.3 | 0.2 | 54.2 | 48.9*306 | 75.00 |
| VARS0120-020-00A | 1.200 | 1.200 | 20.0 | 8.4 | 0.67 | 65.0 | 73.5*32 | 80.00 |
| VARS0706-014-00A | 7.100 | 2.100 | 14.0 | 52.4 | 1.03 | 220.0 | 65*545 | 115.00 |
| VARS4520-030-00A | 45.200 | 19.000 | 30.0 | 71.5 | 4.3 | 1300.0 | 240*78 | 240.00 |
اصل فنی یک موتور کویل صوتی تکان دهنده چیست؟
موتور چرخ دار حالت سوینگ یک نوع خاص از موتور است که از تعامل جریان و میدان مغناطیسی برای دستیابی به حرکت چرخش استفاده می کند.اصل فنی آن بر اساس نیروی لورنتز و اصل محرک الکترومغناطیسی فارادای استاصول فنی موتور کویل صوتی سوئیچینگ عبارتند از:
1میدان مغناطیسی و کویل: هسته یک موتور کویل صوتی نوع سوئیگ یک کویل دایره ای است که به قاب موتور ثابت شده است.یک کویل دایره ای یک رسانای جریان الکتریکی است که یک میدان مغناطیسی را با اعمال برق ایجاد می کند.
2آهنربا دائمی: یک آهنربا دائمی (معمولاً مغناطیسی قوی) را در اطراف کویل دایره ای قرار دهید.یک آهنربا دائمی یک میدان مغناطیسی ثابت تولید می کند که با جریان عبور از کویل در تعامل است.
3نیروی لورنتز: هنگامی که جریان از یک کویل دایره ای عبور می کند، جریان داخل کویل با میدان مغناطیسی تولید شده توسط آهنربای دائمی تعامل می کند و نیروی لورنتز را تولید می کند.نیروی لورنتز یک نیروی عمودی به جهت جریان و میدان مغناطیسی است، و جهت نیروی می تواند با توجه به قانون دست چپ تعیین شود.
4. تولید تورک: به دلیل نیروی لورنتز، کویل دایره ای شروع به چرخش می کند. نیروی لورنتز باعث می شود که کویل در میدان مغناطیسی تورک را تجربه کند و باعث می شود که کویل چرخش کند.
5کنترل حرکت: با تنظیم جریان و جهت از طریق کویل، سرعت و جهت موتور کویل صوتی نوع سوئیگ را می توان کنترل کرد.تغییر در جریان باعث تغییر در نیروی لورنتز خواهد شد، و در نتیجه سرعت چرخش موتور را تنظیم می کند.
6سیستم بازخورد: برای دستیابی به کنترل حلقه بسته،حسگرهای موقعیت یا زاویه (مانند انکودرها) می توانند در موتور ادغام شوند تا حرکت واقعی موتور را در زمان واقعی نظارت کنند و کنترل بازخورد را فراهم کنند..
