نوع سوئیگ موتور چرخنده صدا کویل فرکانس بالا از حرکت
| محل منبع | جیانگسو، چین |
|---|---|
| نام تجاری | SUPT |
| گواهی | ce, ISO9001 |
| شماره مدل | VARS0017-090-00A |
| مقدار حداقل تعداد سفارش | ≥1 |
| قیمت | $152.00/pieces >=1 pieces |
| جزئیات بسته بندی | <i>in carton and as customer requirements</i> <b>در کارتن و به عنوان نیاز مشتری</b><br> <i>12v dc mo |
| زمان تحویل | 1-5 محصول 5-7 روز حمل و نقل، نمونه ها 3-5 روز، عمده قابل مذاکره |
| شرایط پرداخت | T/T |
| قابلیت ارائه | 3000 قطعه/قطعه در ماه موتور 12 ولت dc |
برای نمونه و کوپن رایگان با من تماس بگیرید.
واتس اپ:0086 18588475571
ویچت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.
xجزئیات محصول
| تضمین | 3 ماه - 1 سال | استفاده | قایق، ماشین، دوچرخه برقی، پهپاد، چاپ سه بعدی، میکروسکوپ، ربات، هواکش های پزشکی، پروژه نوری |
|---|---|---|---|
| نوع | میکرو موتور | گشتاور | درخواست ها |
| ساخت و ساز | آهنربای دائمی | کموتاسیون | قلم مو |
| محافظت از ویژگی | کاملا محصور | سرعت (RPM) | سرعت متغیر |
| جریان پیوسته (A) | 1.5A | کارایی | IE 1 |
| نام محصول | موتور کویل صوتی نوع تاب | نام | موتور کویل صوتی سوژو |
| اندازه | ۷۰ میلی متر | رنگ | نقره ای / مشکی |
| ماده | مینی موتورهای الکتریکی | بسته بندی | در کارتن |
| بندر | بندر شانگهای | ||
| برجسته کردن | نوع سوئیینگ موتور چرخنده صدا,موتور چرخش صدا 12 ولت,12 ولت موتور DC فرکانس بالا,Rotary Voice Coil Motor 12v,12v DC Motor High Frequency |
||
توضیحات محصول

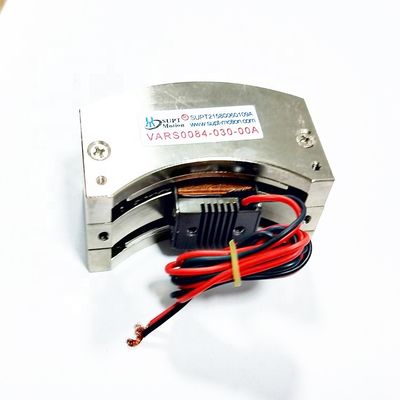

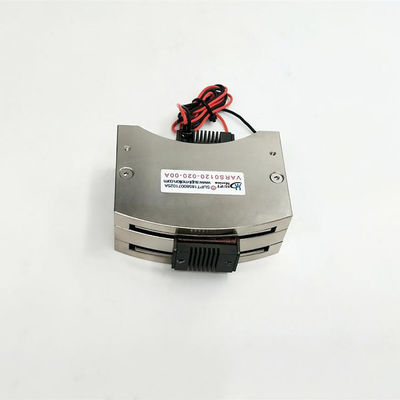

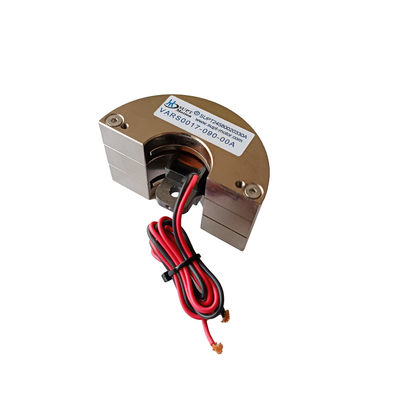

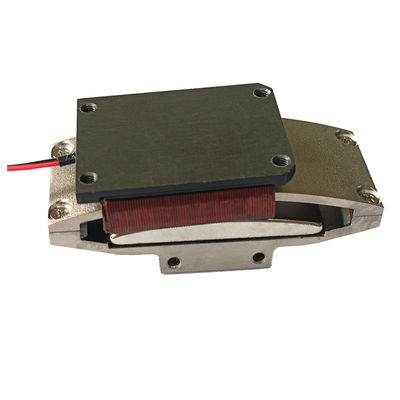

نوع سوئیگ موتور کویل صوتی 12 ولت موتور DC فرکانس حرکت بالا
توضیحات محصول
طراحی و محاسبه پارامترهای موتور کویل صوتی سوئیچینگ یک فرآیند پیچیده است که نیاز به در نظر گرفتن عوامل متعددی دارد، از جمله ساختار موتور، توزیع میدان مغناطیسی،طرح کویل، ویژگی های مکانیکی و غیره مراحل کلی برای طراحی و محاسبه پارامترهای یک موتور کویل صدای سوئیینگ عبارتند از:
1تجزیه و تحلیل الزامات: تعیین الزامات کاربرد موتور، از جمله زاویه چرخش مورد نیاز، محدوده سرعت، الزامات بار و غیره.
2. نوع موتور: نوع موتور سوئیچینگ مناسب را انتخاب کنید، مانند نوع تورسیون، نوع سوئیچینگ یا نوع چند درجه آزادی، با توجه به الزامات برنامه.
3تحلیل میدان مغناطیسی: انجام تجزیه و تحلیل میدان مغناطیسی برای تعیین توزیع و شدت میدان مغناطیسی.این می تواند با استفاده از روش هایی مانند تجزیه و تحلیل عناصر محدود (FEA) شبیه سازی و محاسبه شود.
4طراحی کویل: طراحی طرح کویل، تعیین تعداد پیچ ها، چرخش ها، مشخصات سیم و غیره از کویل. طراحی کویل بر گشتاور، سرعت پاسخ،و بهره وری موتور.
5تجزیه و تحلیل مکانیکی: انجام تجزیه و تحلیل مکانیکی، با در نظر گرفتن عواملی مانند بی وقفه چرخش موتور، بار، اصطکاک و غیره برای تعیین گشتاور مورد نیاز و ویژگی های پویایی.
6محاسبه پارامتر:
محاسبه جریان: جریان مورد نیاز را بر اساس گشتاور مورد نیاز و ثابت گشتاور محاسبه کنید.
محاسبه مقاومت و نفوذ: مقاومت و نفوذ را بر اساس مواد و پارامترهای هندسی کویل محاسبه کنید.
محاسبه ثابت زمان حلقه: ثابت زمان حلقه را برای برآورد سرعت پاسخ بر اساس مقاومت، تحرک و ویژگی های مکانیکی محاسبه کنید.
7سیستم بازخورد: اگر کنترل حلقه بسته مورد نیاز است، سنسورها و سیستم های بازخورد مناسب مانند رمزگذاری کننده ها، سنسورهای اثر هال و غیره طراحی شود.
8استراتژی کنترل: طراحی استراتژی های کنترل مناسب برای دستیابی به حرکت و ثبات مورد نیاز.
9مدیریت حرارتی: گرما تولید شده توسط موتور در طول کار را در نظر بگیرید و یک سیستم تبعید گرما را برای حفظ دمای مناسب کار طراحی کنید.
10شبیه سازی و شبیه سازی: استفاده از ابزار شبیه سازی و شبیه سازی مانند Matlab، Simulink و غیره برای تأیید عقلانیت پارامترهای طراحی و بهینه سازی طراحی.
11تولید و آزمایش: تولید نمونه های اولیه موتور بر اساس پارامترهای طراحی، انجام آزمایش واقعی و تنظیمات و بهینه سازی لازم.
لازم به ذکر است که طراحی و محاسبه پارامترهای یک موتور تکان دهنده صدا یک فرآیند پیچیده است که نیاز به ترکیبی از دانش در زمینه های مختلف مانند مهندسی موتور دارد.الکترومغناطیسیبرای کاربردهای پیچیده ممکن است لازم باشد از نرم افزار شبیه سازی الکترومغناطیسی حرفه ای و ابزارهای طراحی سیستم کنترل برای کمک به طراحی و بهینه سازی استفاده شود.
پارامترهای فنی:
کاربردها:
سری موتور کویل صدای نوسان SUPT فناوری محصولات سری مستطیل را اتخاذ می کند ، محصولات سری مستطیل را خم می کند تا یک سیستم موقعیت زاویه اولویت خاصی را تشکیل دهد.چرخش معمول 100 درجه است و چرخش 50 N · m استمحصولات نوع سوئیگ معمولاً در فناوری لیزر در مکان سنج آینه، ترمز دریچه نوع سوئیگ، سیستم موقعیت دهی نوع سوئیگ و کنترل کننده پرواز و غیره استفاده می شوند. ، این مربوط به صنعت نیمه هادی، اتوماسیون و صنعت هواپیما است. در مقایسه با موتور خطی نوع U و موتور خطی نوع flat، می تواند پاسخ فرکانس بالا را بهتر ارائه دهد.حرکت خطی متناوب با سرعت بالاکنترل موتور خطی کویل صوتی ساده و قابل اعتماد است، بدون دستگاه حرکت، عمر طولانی.
تصاویر دقیق
گواهینامه
شرکت ما
Suzhou Unite Precision Technology Co.,Ltd. ((SUPT Motion) یک شرکت مهندسی و تولیدی است که به ارائه موتور خطی و پلت فرم موتور خطی Voice Coil Actuator اختصاص دارد ،SUPT حرکت است که هر دو یک محصول توزیع استاندارد و همچنین Madium و حجم بالا راه حل OEM سفارشی ارائهمحصول اصلی یک محرک خطی و چرخشی مبتنی بر کویل صوتی و یک موتور خطی از نوع مغناطیس دائمی بدون برس است.
شرکت دارای ظرفیت R&D قوی و سیستم کامل خدمات پس از فروش است.SUPT حرکت قادر به با توجه به الزامات خاص مشتری طراحی و تولید موتور خطی کویل صدا موتور خطی و تمام انواع پلت فرم حرکت خطیبا سالها تجربه،انجینری و تولید بین المللی ما قادر به ارائه پیشرفته ترین تکنولوژی و بهترین کیفیت محصول برای آسیا،آمریکای شمالی،اروپا و جهان، مشتریان و فروشندگان موتورهای خطی و موتورهای خطی.
شرکت قادر به ارائه راه حل مقرون به صرفه به شما نیاز تولید OEM بزرگ برای شما با قرار گرفتن در مراکز تولیدی از سوژو،ما به پیشرفت در تکنولوژی ادامه می دهیم و در کیفیت به سمت کمال می رویم..پذيرفتن اصل SUPT حرکت کیفیت بالا دنباله ما است، رضایت مشتری تعهد ما است.با بخش کیفیت سختگیرانه ما و بخش تولید اطمینان حاصل کنید که ما با کیفیت بالا و ارزان محصولات موتور مقرون به صرفه تر برای خدمت به مشتریان آن را به رقابت قوی.
