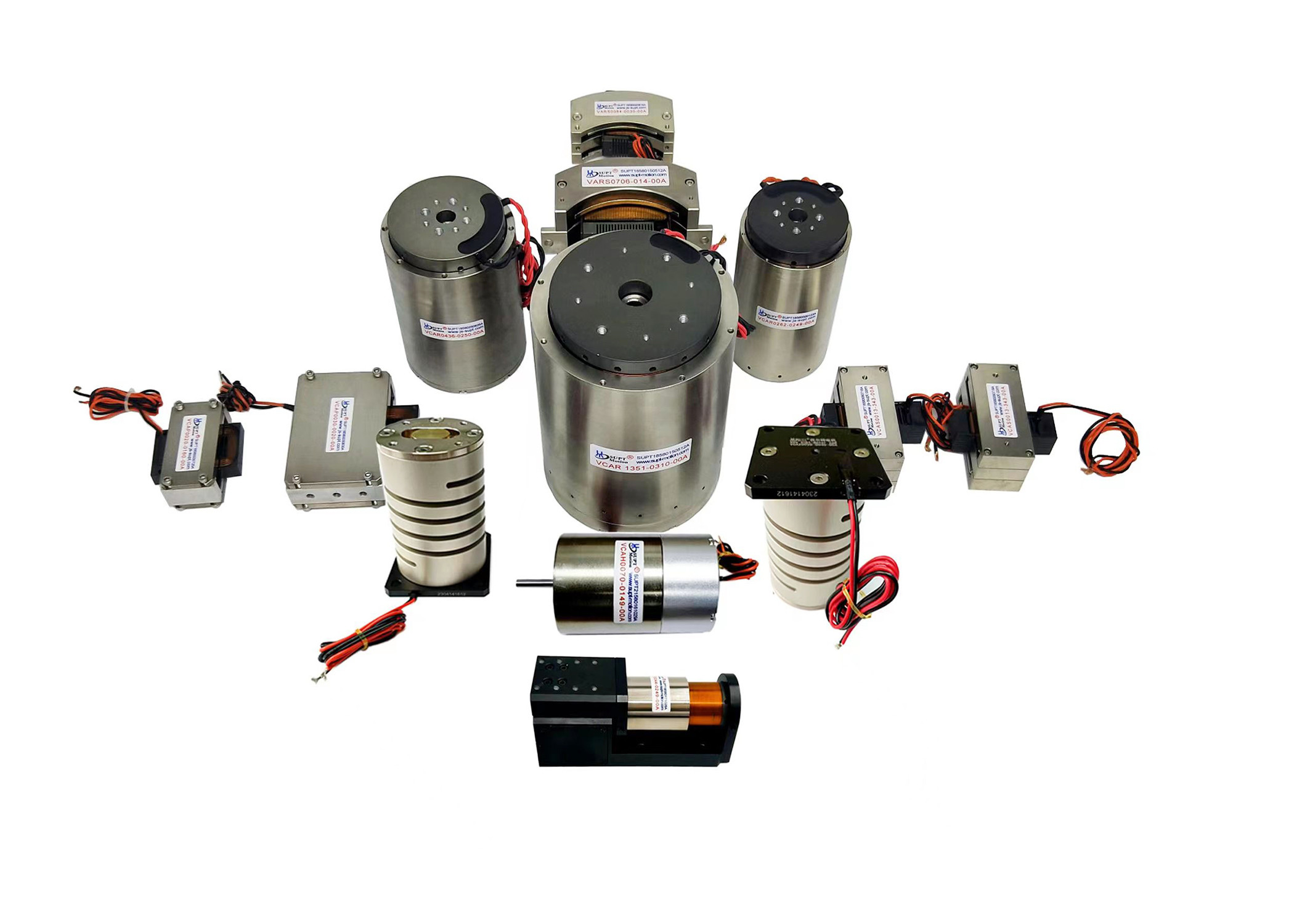

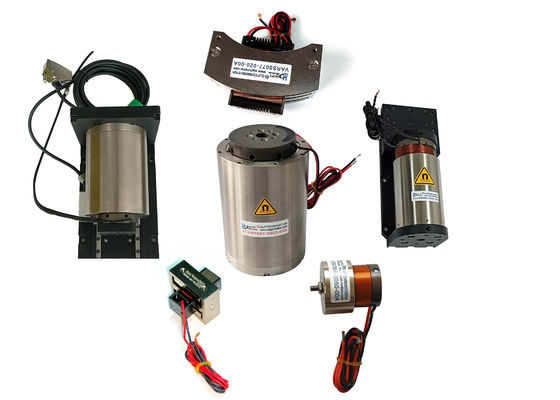

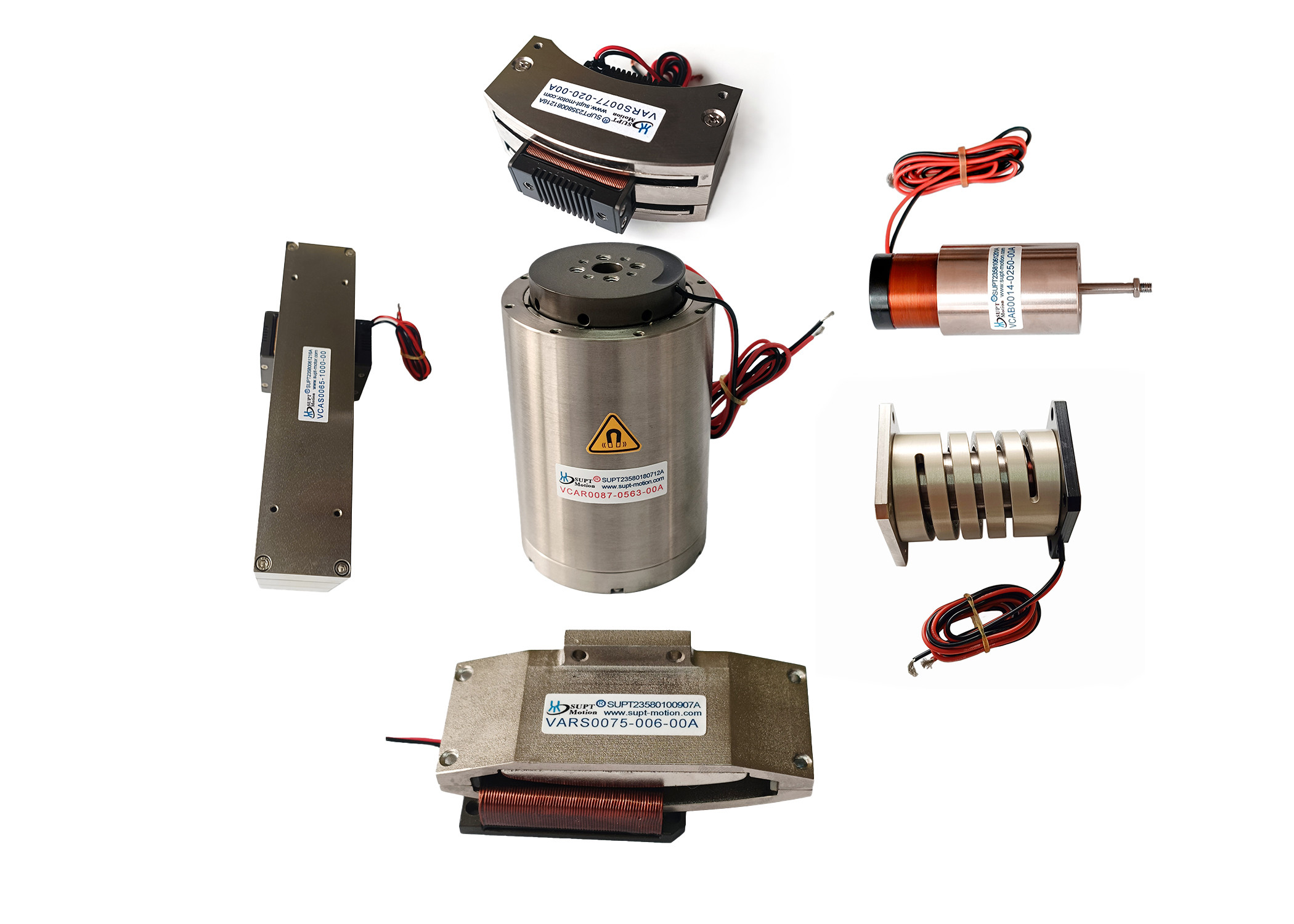

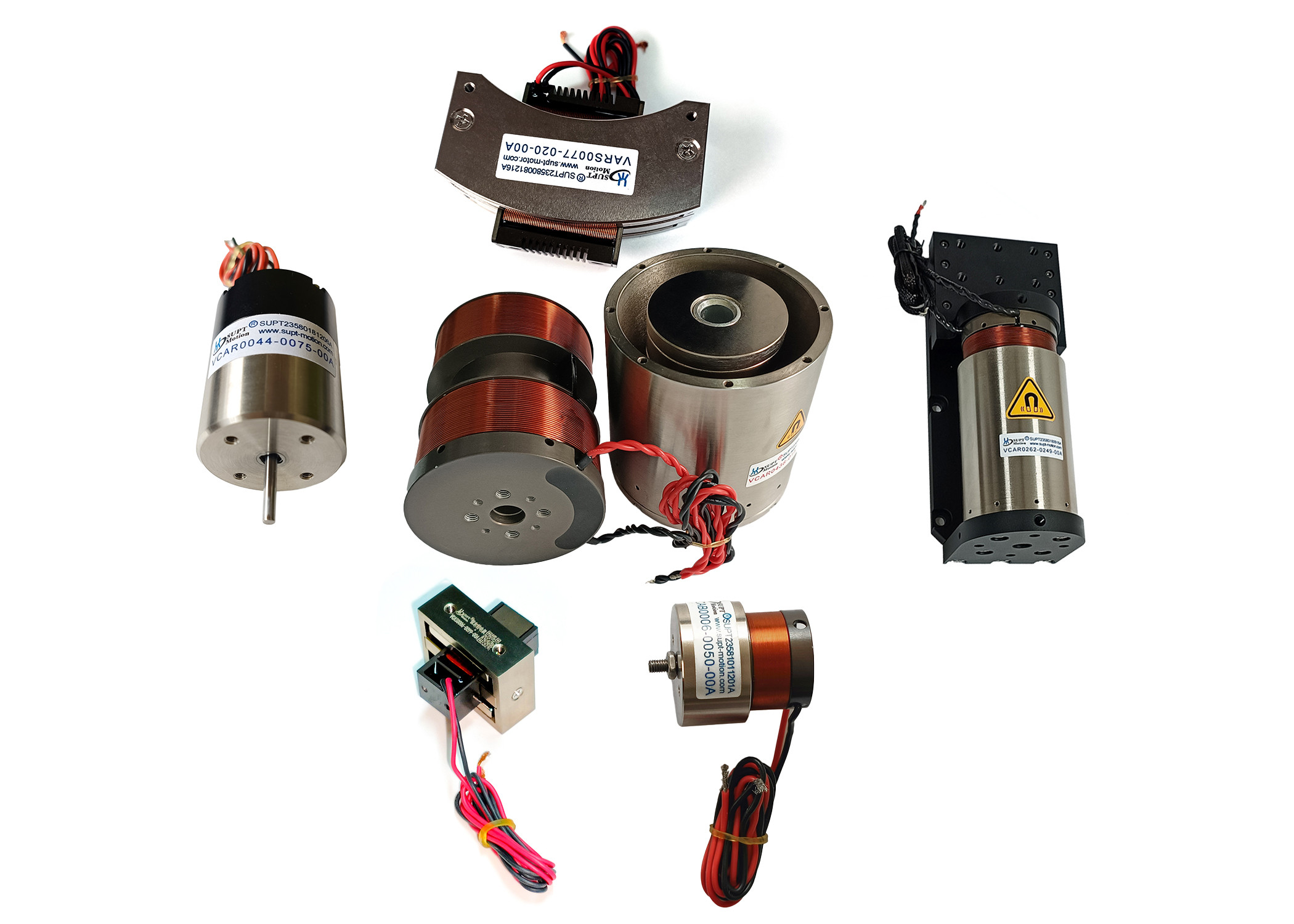

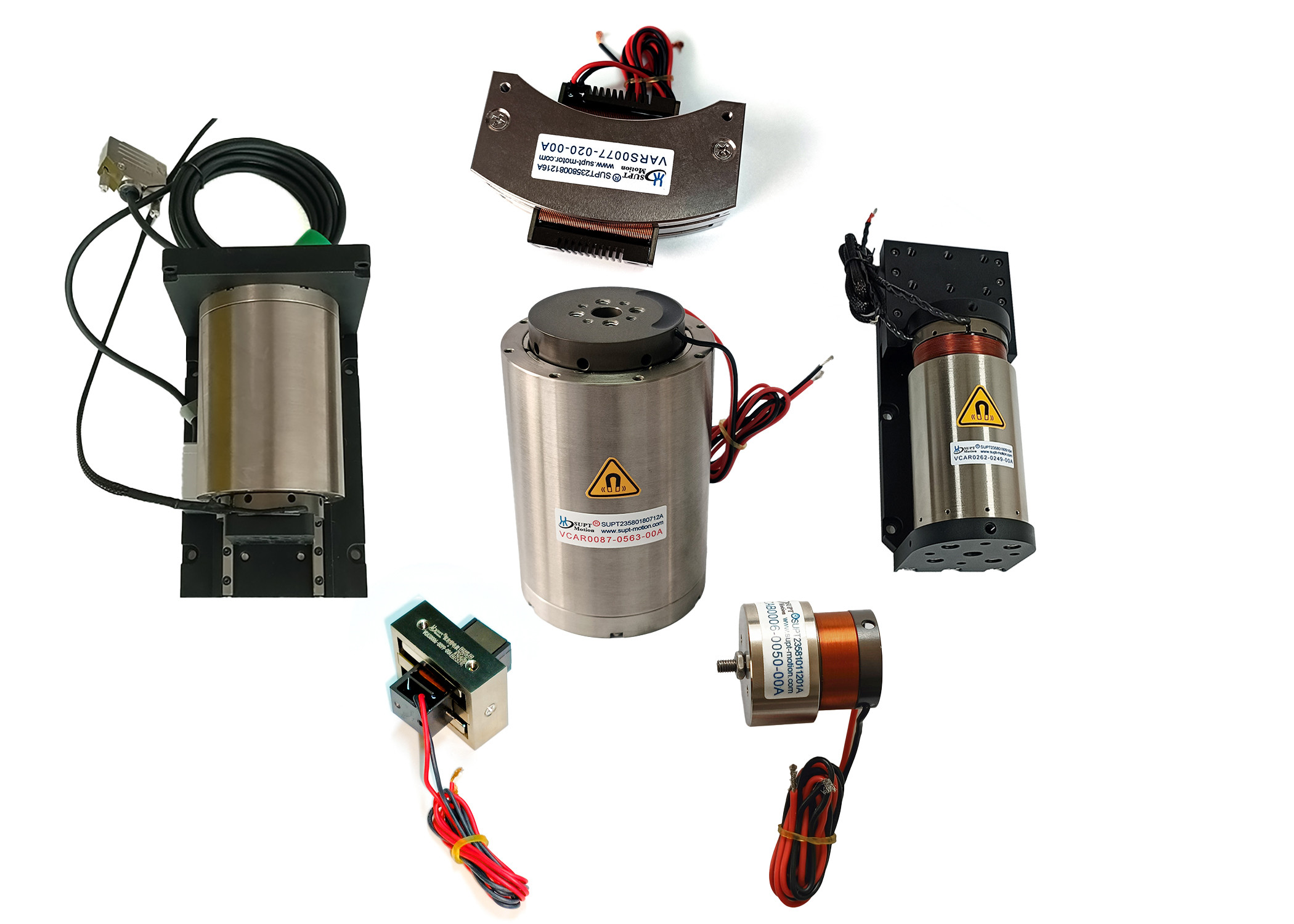

کیفیت خوب و دقت بالا موتور کویل صوتی سفارشی سازی حرفه ای
| محل منبع | چین، سوژو |
|---|---|
| نام تجاری | SUPT MOTION |
| گواهی | CE, ISO9001，CCC |
| شماره مدل | YET-YQDJ099 |
| مقدار حداقل تعداد سفارش | 1PCS |
| قیمت | $105-$185 |
| جزئیات بسته بندی | بسته بندی سفارشی و غیره |
| زمان تحویل | تحویل عمومی 5-7 روزه، سریع 3-5 روزه، عمده قابل مذاکره است |
| شرایط پرداخت | T/T |
| قابلیت ارائه | مورد مذاکره قرار گیرد |
برای نمونه و کوپن رایگان با من تماس بگیرید.
واتس اپ:0086 18588475571
ویچت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.
xجزئیات محصول
| Batch Number | YET-YQDJ13 | Cost | Low |
|---|---|---|---|
| Force | High | Item | Mini Electric Motors |
| Maximum Speed | 100mm/s | Number | 5000 |
| Overall Dimension | 200*400*404mm | Port | Shanghai voice coil motors |
| Temperature Range | Wide | Type | Linear Motor |
| Usage | BOAT, Car, Electric Bicycle,etc. | Warranty | 3months-1year |
| Weight | Light | ||
| برجسته کردن | موتور کویل صدا با کیفیت خوب,موتور پیچ صدا حرفه ای,موتور پیچ صدا با دقت بالا,Professional Customization Voice Coil Motor,High Precision Voice Coil Motor |
||
توضیحات محصول
توضیحات محصول:
موتور کویل صوتی یک شکل خاص از موتور محرک مستقیم است (محرک مستقیم به اتصال موتور محرک مستقیم به بار تحت کنترل سیستم محرک اشاره دارد ،به دست آوردن راننده مستقیم بار)، که دارای ویژگی های ساختار ساده ، حجم کوچک ، سرعت بالا ، شتاب بالا و پاسخ سریع است. شکل حرکت موتور کویل صوتی می تواند خطی یا دایره ای باشد.
با توسعه سریع تکنولوژی موتور کویل صدا و الزامات عملکردی در حال افزایش برای سیستم های موقعیت یابی با سرعت بالا و دقت بالا،موتورهای کویل صوتی نه تنها به طور گسترده ای در سیستم های موقعیت دقیق مانند دیسک ها و سوابق لیزر استفاده می شوند، اما همچنین در بسیاری از اشکال مختلف برای شتاب بالا و تحریک فرکانس بالا.
موقعیت دهی (فوکوس کردن) لنز ها در سیستم های نوری، پلتفرم های موقعیت دهی چند هماهنگ برای ماشین آلات؛ کنترل لوله های الکترونی دقیق و لوله های خلاء در تجهیزات پزشکی؛و در ربات های انعطاف پذیر برای موقعیت سریع و دقیق افکتورهای نهایی، موتورهای کویل صوتی نیز برای سرکوب ارتعاش موثر استفاده می شوند.
اصل اصلی کار کردن موتور کویل صدا:
یک رسانای الکتریکی که در یک میدان مغناطیسی قرار دارد، تحت تاثیر نیروی آمپر (F) قرار می گیرد. اندازه و جهت F به قدرت میدان مغناطیسی (B) ، قدرت جریان (I) ،طول سیم (L)، و جهت نسبی میدان مغناطیسی و جریان. (F=I * B * L * sinα، در فرمول α زاویه بین جهت جریان در سیم و جهت B، واحدهای F، L،من، و B به ترتیب N، m، A و T هستند).
موتور کویل صدا شامل یک مدار جریان مغناطیسی سخت، یک آهنربا دائمی، مکانیسم حرکت و یک کویل لوله ای است.آهنربای دائمی در یک مدار فلکس مغناطیسی سخت قرار دارد تا یک میدان مغناطیسی یکنواخت در فضا ایجاد کند. کویل لوله ای در اطراف مکانیسم متحرک پیچیده می شود و هنگامی که کویل انرژی می یابد ، مکانیسم متحرک تحت میدان مغناطیسی قرار می گیرد ،تولید یک نیروی در امتداد محور بین کویل و آهنربا.
پارامترهای فنی:
1موتور سرکه ی صوتی استوانه ای:
| مدل محصول | قدرت اوج (ن) |
نیروی مستمر در 25°C ((N) |
کل ضربه (ملی متر) |
حداکثر ولتاژ (V) |
ثابت EMF عقب (V/m/s) |
وزن کویل (g) |
قطر استاتور (ملی متر) | طول (ملی متر) |
| VCAR0001-0064-00A | 0.88 | 0.28 | 6.4 | 6.9 | 0.29 | 3 | 9.5 | 17.7 |
| VCAR0001-0010-00A | 0.73 | 0.42 | 1 | 4.8 | 0.6 | 2.7 | 24 | 11.2 |
| VCAR00025-0127-00A | 2.55 | 0.81 | 12.7 | 11.6 | 0.77 | .6.6 | 12.7 | 24 |
| VCAR0006-0039-00A | 6.2 | 1.9 | 3.9 | 6.6 | 1.12 | 7.9 | 20 | 17.2 |
| VCAR0006-0050-00A | 6.2 | 2.6 | 5 | 15.7 | 3.57 | 8.2 | 25 | 18.2 |
| VCAR0007-0040-00A | 7.2 | 2.4 | 4 | 7.5 | 1.88 | 7 | 14.2 | 23 |
| VCAR0007-0064-00A | 7.8 | 2.5 | 6.4 | 9.9 | 1.5 | 7.2 | 19.1 | 23.8 |
| VCAR0007-0127-00A | 7.1 | 2.3 | 12.7 | 12.8 | 1.6 | 11.4 | 19.1 | 27 |
| VCAR0011-0050-00A | 11.4 | 2.1 | 5 | 11.8 | 3 | 11.2 | 24 | 17.2 |
| VCAR0011-0100-00A | 10.5 | 2.9 | 10 | 43.8 | 3.5 | 20 | 31 | 26.8 |
| VCAR0013-0030-00A | 13 | 3.5 | 3 | 16 | 3.5 | 12 | 25 | 21 |
| VCAR0013-0072-00A | 13 | 4.2 | 7.2 | 26.6 | 5.72 | 16.2 | 26.2 | 24.7 |
| VCAR0014-0250-00A | 14 | 4.5 | 25 | 26.5 | 3.9 | 35 | 25.4 | 44.2 |
| VCAR0015-0062-00A | 15 | 6.5 | 6.2 | 26.2 | 9.75 | 14.8 | 33 | 25.6 |
| VCAR0022-0098-00A | 22 | 6.6 | 9.8 | 24.7 | 5.8 | 20 | 34.1 | 35 |
| VCAR0022-0448-00A | 22 | 11.4 | 44.8 | 14.3 | 4 | 52 | 48 | 75.7 |
| VCAR0025-0630-00A | 25.3 | 8 | 63 | 50.6 | 5 | 68 | 31.8 | 83.1 |
| VCAR0030-0150-00A | 29.4 | 4.73 | 15 | 40.5 | 7.4 | 27 | 30 | 31 |
| VCAR0032-0050-00A | 32 | 8.9 | 5 | 29.3 | 7.1 | 48 | 40 | 41.7 |
| VCAR0033-0099-00A | 33 | 8 | 9.9 | 24.3 | 5.87 | 23.5 | 36 | 26.7 |
| VCAR0033-0224-00A | 33 | 13.5 | 22.4 | 26.7 | 6.8 | 69 | 58 | 72 |
| VCAR0035-0090-00A | 35 | 11 | 9 | 26.4 | 9 | 33 | 25.4 | 44.3 |
| VCAR0035-0105-00A | 35 | 15.6 | 10.5 | 11.9 | 5 | 91 | 50 | 67 |
| VCAR0044-0040-00A | 44 | 16.3 | 4 | 18.3 | 8.9 | 46.5 | 53 | 21.2 |
| VCAR0044-0059-00A | 44.1 | 17.7 | 5.9 | 14.3 | 8 | 43 | 46 | 22 |
| VCAR0044-0075-00A | 44 | 13.7 | 7.5 | 16.8 | 7.6 | 38.6 | 31.1 | 35.9 |
| VCAR0044-0249-00A | 44 | 11.7 | 24.9 | 44.9 | 8.88 | 65.9 | 38.1 | 51.3 |
| VCAR0070-0149-00A | 70 | 27.3 | 14.9 | 26.9 | 17.7 | 79 | 43 | 53.7 |
| VCAR0075-0200-00A | 75 | 30 | 20 | 26.2 | 15.2 | 65 | 70 | 38.7 |
| VCAR0080-0129-00A | 80 | 35 | 12.9 | 27.7 | 18 | 149 | 49 | 53.8 |
| VCAR0087-0062-00A | 87 | 21.67 | 6.2 | 34.5 | 12.7 | 45.2 | 43.1 | 34.9 |
| VCAR0087-0563-00A | 87 | 17.5 | 56.3 | 63.4 | 8.1 | 177 | 72 | 110 |
| VCAR0105-0164-00A | 105 | 35.4 | 16.1 | 20.1 | 11.5 | 150 | 60.4 | 40.4 |
| VCAR0110-0380-00A | 110 | 37.4 | 38 | 23.2 | 9 | 150 | 60.4 | 60.4 |
| VCAR0113-0089-00A | 113 | 35 | 8.9 | 31 | 17.5 | 125 | 73 | 27.5 |
| VCAR0115-0065-00A | 115 | 30.1 | 6.5 | 35 | 17.3 | 52 | 40 | 58 |
| VCAR0130-0310-00A | 130 | 40 | 31 | 30.4 | 20.5 | 280 | 75.6 | 56.5 |
| VCAR0140-0150-00A | 140 | 42.2 | 15 | 33.4 | 26.6 | 80 | 53 | 53.7 |
| VCAR0210-0254-00A | 210 | 66.2 | 25.4 | 56.6 | 28 | 230 | 43.7 | 111.8 |
| VCAR0262-0112-00A | 262 | 111 | 11.2 | 35.1 | 41 | 285 | 71 | 64 |
| VCAR0262-0249-00A | 262 | 112 | 24.9 | 28.2 | 26 | 785 | 66 | 109.1 |
| VCAR0294-0498-00A | 294 | 56.8 | 49.8 | 114 | 24.5 | 685 | 93 | 136.9 |
| VCAR0436-0187-00A | 436 | 147.6 | 18.7 | 40.7 | 40.7 | 648 | 80.4 | 91 |
| VCAR0436-0250-00A | 436 | 167 | 25 | 31.6 | 37.2 | 775 | 78.4 | 110 |
| VCAR0436-0373-00A | 436 | 142.6 | 37.3 | 38 | 29.8 | 1050 | 76 | 163 |
| VCAR0980-0249-00A | 980 | 605 | 24.9 | 41.5 | 104 | 1426 | 126 | 134.5 |
| VCAR1351-0310-00A | 1351 | 376.8 | 31 | 73.5 | 68 | 1071 | 110 | 143.7 |
2موتور کویل صوتی به شکل قوس:
| مدل محصول | حداکثر گشتاور (N-m) |
چرخش پیوسته در 25°C ((N-m) |
کل ضربه درجه (ملی متر) |
حداکثر ولتاژ (V) |
ثابت EMF عقب (V/m/s) |
وزن کویل ((g) | طول (ملی متر) |
عرض (ملی متر) |
ارتفاع (ملی متر) |
| VARS0008-026-00A | 0.08 | 0.05 | 26 | 6.4 | 0.05 | 11.7 | 35 | 39.8 | 36.1 |
| VARS0017-090-00A | 0.17 | 0.1 | 90 | 11.1 | 0.1 | 17.8 | 70 | 41.5 | 39 |
| VARS0022-032-00A | 0.22 | 0.12 | 32 | 15.5 | 0.16 | 21.5 | 60 | 60 | 36 |
| VARS0042-040-00A | 0.42 | 0.38 | 40 | 3.5 | 0.12 | 38 | 82 | 53.6 | 30.3 |
| VARS0077-020-00A | 0.77 | 0.63 | 20 | 6.7 | 0.24 | 66 | 75 | 50 | 30 |
| VARS0084-030-00A | 0.84 | 0.6 | 30 | 6.3 | 0.2 | 50.4 | 75 | 48.9 | 30.6 |
| VARS0120-020-00A | 1.2 | 0.5 | 20 | 8.4 | 0.67 | 65 | 81 | 73.4 | 32 |
| VARS0350-060-00A | 3.5 | 1.14 | 60 | 25.8 | 0.52 | 115 | 115 | 65 | 54.5 |
| VARS0706-014-00A | 7.1 | 2.1 | 14 | 52.4 | 1.03 | 225.5 | 115 | 65 | 54.5 |
| VARS4520-030-00A | 45.2 | 19 | 30 | 71.5 | 4.3 | 1350 | ¢240 | 78 |
3موتور خطی مستطیل صدا:
| مدل محصول | قدرت اوج (ن) |
نیروی مستمر در 25°C ((N) |
کل ضربه (ملی متر) |
حداکثر ولتاژ (V) |
ثابت EMF عقب (V/m/s) |
وزن کویل (g) |
طول (ملی متر) |
عرض (ملی متر) |
ارتفاع (ملی متر) |
| VCAS0002-0498-00A | 2.1 | 1.3 | 50 | 11.3 | 1.3 | 15 | 72 | 42.6 | 33 |
| VCAS0002-0747-00A | 2.1 | 1.3 | 74.7 | 11.3 | 1.3 | 15 | 100.5 | 42.6 | 37 |
| VCAS0006-0030-00A | 6.1 | 3.2 | 3 | 13.3 | 4.6 | 18.2 | 25.1 | 34.1 | 27 |
| VCAS0006-0099-00A | 6.1 | 3.2 | 10 | 13.7 | 4.6 | 18.2 | 33.5 | 34.1 | 26.9 |
| VCAS0013-0343-00A | 13 | 8 | 34.3 | 12.6 | 5.8 | 40 | 68.3 | 60 | 34.8 |
| VCAS0065-1000-00A | 65 | 22.4 | 100 | 28.7 | 9.7 | 135 | 170 | 59.6 | 81.9 |
4موتور کویل صدای صاف:
| مدل محصول | قدرت اوج (ن) |
نیروی مستمر در 25°C ((N) |
کل ضربه (ملی متر) |
حداکثر ولتاژ (V) |
ثابت EMF عقب (V/m/s) |
طول (ملی متر) |
عرض (ملی متر) |
ارتفاع (ملی متر) |
| VCAP0020-0068-00A | 20 | 5.5 | 6.8 | 8.2 | 4.4 | 39 | 50 | 21.5 |
| VCAP0020-0160-00A | 20 | 5.3 | 16 | 27.6 | 4.4 | 59 | 50 | 22.5 |
| VCAP0030-0020-00A | 30 | 12.3 | 20 | 24.3 | 10.5 | 80 | 74 | 25 |
| VCAP0100-0020-00A | 100 | 47 | 4 | 41.2 | 80.1 | 110 | 105 | 51 |
5"موتور کویل صوتی از نوع شاخه خروجی:
VCAHسری:
| مدل محصول | قدرت اوج (ن) |
نیروی مستمر در 25°C ((N) |
کل ضربه (ملی متر) |
حداکثر ولتاژ (V) |
ثابت EMF عقب (V/m/s) |
قطر استاتور (ملی متر) | طول (ملی متر) |
رشته ی انتهای گره (ملی متر) |
| VCAH0253-0120-00A | 253 | 46.5 | 12 | 42.7 | 16 | 53.95 | 109 | M5 ((داخلی) |
| VCAH0011-0070-00A | 11 | 3.6 | 7 | 26.2 | 4.9 | 31.5 | 38.9 | M3 ((خارج) |
| VCAH0013-0070-00A | 13 | 4.2 | 7 | 26.6 | 5.7 | 29 | 40.5 | M3 ((خارج) |
| VCAH0030-0100-00A | 30 | 7.2 | 10 | 24.9 | 5.2 | 37 | 47 | M3 ((خارج) |
| VCAH0040-0075-00A | 40 | 12.3 | 7.5 | 16.8 | 6.9 | 36 | 50 | ¥3 |
| VCAH0040-0240-00A | 40 | 6 | 24 | 44.5 | 8 | 41 | 83 | M3 ((داخلی) |
| VCAH0065-0140-00A | 65 | 24.6 | 14 | 27.6 | 16 | 44 | 75 | M3 ((داخلی) |
| VCAH0230-0110-00A | 230 | 100 | 11 | 34.2 | 37 | 71 | 117 | ¥10 |
VCABسری:
| مدل محصول | قدرت اوج (ن) |
نیروی مستمر در 25°C ((N) |
کل ضربه (ملی متر) |
حداکثر ولتاژ (V) |
ثابت EMF عقب (V/m/s) |
وزن کویل (g) |
قطر استاتور | رشته ی انتهای گره (ملی متر) |
| VCAB0005-0039-00A | 5 | 1.5 | 3 | 5.4 | 0.9 | 23 | 29.5 | M2 ((خارج) |
| VCAB0005-0050-00A | 5 | 2.2 | 3.9 | 14.5 | 3.1 | 27 | 31.5 | M2.5 ((خارج) |
| VCAB0013-0072-00A | 13 | 4.2 | 7.2 | 26.6 | 5.72 | 16.2 | 26.2 | M3 ((خارج) |
| VCAB0015-0062-00A | 15 | 6.5 | 6.2 | 26.2 | 9.75 | 14.8 | 33 | M3 ((خارج) |
| VCAB0015-0127-00A | 15 | 4.9 | 12.7 | 21.5 | 4.1 | 12.5 | 30.5 | شفت ¥4.8 |
| VCAB0022-0098-00A | 22 | 6.6 | 9.8 | 24.7 | 5.8 | 20 | 34.1 | M3 ((خارج) |
| VCAB0022-0448-00A | 22 | 11.4 | 44.8 | 14.3 | 4 | 52 | 48 | M3 ((داخلی) |
| VCAB0032-0050-00A | 32 | 8.9 | 5 | 29.3 | 7.1 | 48 | 40 | M3 ((داخلی) |
| VCAB0033-0099-00A | 33 | 8 | 9.9 | 24.3 | 5.87 | 23.5 | 36 | M3 ((خارج) |
| VCAB0033-0224-00A | 33 | 13.5 | 22.4 | 26.7 | 6.8 | 69 | 58 | M3 ((داخلی) |
| VCAB0035-0105-00A | 35 | 15.6 | 10.5 | 11.9 | 5 | 91 | 50 | M3 ((داخلی) |
| VCAB0044-0040-00A | 44 | 16.3 | 4 | 18.3 | 8.9 | 46.5 | 53 | M3 ((داخلی) |
| VCAB0044-0059-00A | 44.1 | 17.7 | 5.9 | 14.3 | 8 | 43 | 46 | M3 ((داخلی) |
| VCAB0044-0075-00A | 44 | 13.7 | 7.5 | 16.8 | 7.6 | 38.6 | 31.1 | M3 ((خارج) |
| VCAB0044-0249-00A | 44 | 11.7 | 24.9 | 44.9 | 8.88 | 65.9 | 38.1 | M3 ((داخلی) |
| VCAB0070-0149-00A | 70 | 27.3 | 14.9 | 26.9 | 17.7 | 79 | 43 | M3 ((داخلی) |
| VCAB0087-0062-00A | 87 | 21.67 | 6.2 | 34.5 | 12.7 | 45.2 | 43.1 | M3 ((داخلی) |
| VCAB0087-0563-00A | 87 | 17.5 | 56.3 | 63.4 | 8.1 | 177 | 72 | گره ¥10 |
| VCAB0088-0191-00A | 88.5 | 23.2 | 19.1 | 29.9 | 8 | 162 | 50.8 | M3 ((داخلی) |
| VCAB0105-0164-00A | 105 | 35.4 | 16.1 | 20.1 | 11.5 | 150 | 60.4 | M3 ((داخلی) |
| VCAB0113-0089-00A | 113 | 35 | 8.9 | 31 | 17.5 | 125 | 73 | گره ¥8 |
| VCAB0262-0112-00A | 262 | 111 | 11.2 | 35.1 | 41 | 285 | 71 | گره ¥10 |
| VCAB0262-0249-00A | 262 | 112 | 24.9 | 28.2 | 26 | 785 | 66 | گره ¥8 |
| VCAB0294-0498-00A | 294 | 56.8 | 49.8 | 114 | 24.5 | 685 | 93 | گره ¥10 |
| VCAB0436-0187-00A | 436 | 147.6 | 18.7 | 40.7 | 40.7 | 648 | 80.4 | گره ¥10 |
| VCAB0436-0250-00A | 436 | 167 | 25 | 31.6 | 37.2 | 775 | 78.4 | گره ¥10 |
| VCAB0445-0300-00A | 445 | 185 | 30 | 33 | 35 | 920 | 76.2 | گره ¥10 |
6موتور اسپری صدای تهویه کننده:
7موتور تکان دهنده انعطاف پذیر:
8موتور کویل صدا از طریق سوراخ داخلی:
| مدل محصول | قدرت اوج (ن) |
نیروی مستمر در 25°C ((N) |
کل ضربه (ملی متر) |
حداکثر ولتاژ (V) |
ثابت EMF عقب (V/m/s) |
قطر استاتور (ملی متر) | طول (ملی متر) |
قطر سوراخ |
| VCAD0075-0160-00A | 75 | 23 | 16 | 33 | 17 | 54 | 51 | 20 پوند |
| VCAD0120-0200-00A | 120 | 53 | 20 | 78 | 53 | 85 | 75 | ₹53 |
| VCAD0220-0110-00A | 220 | 100 | 11 | 35 | 35.8 | 71 | 64 | 25 پوند4 |
البته، پارامترهای موتورهای کویل صوتی مانند موتورهای خطی و رانندگان نیز وجود دارد. اگر به اطلاعات پارامتر بیشتری نیاز دارید، می توانید برای مشاوره تماس بگیرید!
