موتور کویل صوتی Micro VCM با دقت بالا برای تجهیزات اتوماسیون تمرکز نوری
| محل منبع | چین، سوژو |
|---|---|
| نام تجاری | SUPT MOTION |
| گواهی | CE, ISO9001 |
| شماره مدل | سری VCAR |
| مقدار حداقل تعداد سفارش | 1PCS |
| قیمت | $156 |
| جزئیات بسته بندی | بسته بندی سفارشی و غیره |
| زمان تحویل | <i>1-5pcs ,5 days .</i> <b>1-5 عدد، 5 روز.</b> <i>>20pcs ,To be negotiated</i> <b>> 20 عدد، قا |
| شرایط پرداخت | T/T |
| قابلیت ارائه | مورد مذاکره قرار گیرد |
برای نمونه و کوپن رایگان با من تماس بگیرید.
واتس اپ:0086 18588475571
ویچت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.
xجزئیات محصول
| سکته کامل | 9.8 میلی متر | مدل | VCAR0022-0098-00A |
|---|---|---|---|
| اوج نیروی | 22N | وزن | 100 گرم |
| جریان نامی | 0.5A | درخواست | محصول اتوماتیک |
| رنگ | نقره ای / مشکی | سکته | 25 میلی متر |
| کموتاسیون | قلم مو | محافظت از ویژگی | کاملا محصور |
| استفاده | قایق، ماشین، پهپاد، چاپ سه بعدی، میکروسکوپ، آندوسکوپ، ربات، ونتیلاتورهای پزشکی | نوع | میکرو موتور |
توضیحات محصول
توضیحات محصول:
موتورهای کویل صوتی (VCM) به دلیل سرعت پاسخ سریع، دقت کنترل بالا و ساختار ساده، به طور گسترده ای در تجهیزات اتوماسیون تمرکز نوری استفاده می شوند.
دقت کنترل بالا موتورهای کویل صدا می تواند کنترل موقعیت سطح نانومتر را تحقق بخشد، که برای تقاضا برای دقت تمرکز لنزهای نوری بسیار مناسب است.در سیستم فوکوس خودکار (AF)، VCM گروه لنز را به حرکت جلو و عقب در امتداد محور نوری هدایت می کند و تنظیم سریع و دقیق فوکوس را تحقق می بخشد. به عنوان مثال در فوکوس خودکار میکروسکوپ،موتور کویل صدا برای کنترل دقیق جابجایی لنز هدف میکروسکوپ استفاده می شود، که از تغییر سریع میدان مشاهده پشتیبانی می کند و تصویربرداری واضح را حفظ می کند و کارایی و دقت مشاهده اشیاء کوچک (به عنوان مثال سلول های بیولوژیکی، ساختارهای تراشه ای) را بهبود می بخشد.
VCM با ارتعاش و سر و صدا بسیار کم کار می کند، که آن را مناسب برای محیط های گرفتن تصویر مانند پردازش تصویر میکروسکوپی، بیومتریک یا سیستم های بینایی صنعتی می کند.علاوه بر اين، VCM انرژی بسیار کمتری نسبت به موتورهای معمولی مصرف می کند، که آن را برای اجراهای طولانی تجهیزات نوری مناسب می کند.
در تجهیزات برش و حکاکی لیزرموتور کویل صوتی قطعات نوری محور Z را برای تنظیم پویا موقعیت تمرکز لیزر برای اطمینان از دقت و ثبات برش بر روی سطوح مواد با ضخامت های مختلف هدایت می کند.
دوم، موتور کویل صوتی یک ساختار محرک بدون تماس است، در مقایسه با موتورهای سنتی، فرآیند حرکت آن بدون گیر میشینگ، بدون واکنش، و زمان پاسخ بسیار کوتاه است،که می تواند پاسخ فشرده سازی میلی ثانیه را درک کند و کارایی ضبط تصویر را بهبود بخشد.
اندازه کوچک موتورهای سرکه صدا باعث می شود که آنها به ویژه برای نصب در دستگاه های کوچک یا قابل حمل با نیاز به فضای سخت مانند دوربین های تلفن های هوشمند،ابزار بازرسی خودکار، و دوربین های صنعتی کوچک.
استفاده می شود در ارتباط با سنسورهای نوری یا کدگر جابجایی،موتورهای کویل صوتی کنترل بازخورد حلقه بسته را امکان پذیر می کنند تا نقطه مرکزی یک دستگاه نوری در هر شرایطی پایدار شود.
ویژگی ها:
موتور ولتاژ صدا VCM استوانه ای پاسخ بالا، شتاب بالا، ولتاژ جرم کم. بدون اثر cogging، هیستریز صفر. ساختار ساده، وزن سبک، پاسخ فرکانس بالا، کار بدون مشکل.
ضربه: 1mm-60mm.
فشار: 0.5N-3000N
پارامترهای محصول:
| مدل محصول | قدرت اوج (ن) |
نیروی مستمر در 25°C ((N) |
کل ضربه (ملی متر) |
حداکثر ولتاژ (V) |
ثابت EMF عقب (V/m/s) |
وزن کویل (g) |
قطر استاتور (ملی متر) | طول (ملی متر) |
| VCAR0001-0064-00A | 0.88 | 0.28 | 6.4 | 6.9 | 0.29 | 3 | 9.5 | 17.7 |
| VCAR0001-0010-00A | 0.73 | 0.42 | 1 | 4.8 | 0.6 | 2.7 | 24 | 11.2 |
| VCAR00025-0127-00A | 2.55 | 0.81 | 12.7 | 11.6 | 0.77 | .6.6 | 12.7 | 24 |
| VCAR0006-0039-00A | 6.2 | 1.9 | 3.9 | 6.6 | 1.12 | 7.9 | 20 | 17.2 |
| VCAR0006-0050-00A | 6.2 | 2.6 | 5 | 15.7 | 3.57 | 8.2 | 25 | 18.2 |
| VCAR0007-0040-00A | 7.2 | 2.4 | 4 | 7.5 | 1.88 | 7 | 14.2 | 23 |
| VCAR0007-0064-00A | 7.8 | 2.5 | 6.4 | 9.9 | 1.5 | 7.2 | 19.1 | 23.8 |
| VCAR0007-0127-00A | 7.1 | 2.3 | 12.7 | 12.8 | 1.6 | 11.4 | 19.1 | 27 |
| VCAR0011-0050-00A | 11.4 | 2.1 | 5 | 11.8 | 3 | 11.2 | 24 | 17.2 |
| VCAR0011-0100-00A | 10.5 | 2.9 | 10 | 43.8 | 3.5 | 20 | 31 | 26.8 |
| VCAR0013-0030-00A | 13 | 3.5 | 3 | 16 | 3.5 | 12 | 25 | 21 |
| VCAR0013-0072-00A | 13 | 4.2 | 7.2 | 26.6 | 5.72 | 16.2 | 26.2 | 24.7 |
| VCAR0014-0250-00A | 14 | 4.5 | 25 | 26.5 | 3.9 | 35 | 25.4 | 44.2 |
| VCAR0015-0062-00A | 15 | 6.5 | 6.2 | 26.2 | 9.75 | 14.8 | 33 | 25.6 |
| VCAR0022-0098-00A | 22 | 6.6 | 9.8 | 24.7 | 5.8 | 20 | 34.1 | 35 |
| VCAR0022-0448-00A | 22 | 11.4 | 44.8 | 14.3 | 4 | 52 | 48 | 75.7 |
| VCAR0025-0630-00A | 25.3 | 8 | 63 | 50.6 | 5 | 68 | 31.8 | 83.1 |
| VCAR0030-0150-00A | 29.4 | 4.73 | 15 | 40.5 | 7.4 | 27 | 30 | 31 |
| VCAR0032-0050-00A | 32 | 8.9 | 5 | 29.3 | 7.1 | 48 | 40 | 41.7 |
| VCAR0033-0099-00A | 33 | 8 | 9.9 | 24.3 | 5.87 | 23.5 | 36 | 26.7 |
| VCAR0033-0224-00A | 33 | 13.5 | 22.4 | 26.7 | 6.8 | 69 | 58 | 72 |
| VCAR0035-0090-00A | 35 | 11 | 9 | 26.4 | 9 | 33 | 25.4 | 44.3 |
| VCAR0035-0105-00A | 35 | 15.6 | 10.5 | 11.9 | 5 | 91 | 50 | 67 |
| VCAR0044-0040-00A | 44 | 16.3 | 4 | 18.3 | 8.9 | 46.5 | 53 | 21.2 |
| VCAR0044-0059-00A | 44.1 | 17.7 | 5.9 | 14.3 | 8 | 43 | 46 | 22 |
| VCAR0044-0075-00A | 44 | 13.7 | 7.5 | 16.8 | 7.6 | 38.6 | 31.1 | 35.9 |
| VCAR0044-0249-00A | 44 | 11.7 | 24.9 | 44.9 | 8.88 | 65.9 | 38.1 | 51.3 |
| VCAR0070-0149-00A | 70 | 27.3 | 14.9 | 26.9 | 17.7 | 79 | 43 | 53.7 |
| VCAR0075-0200-00A | 75 | 30 | 20 | 26.2 | 15.2 | 65 | 70 | 38.7 |
| VCAR0080-0129-00A | 80 | 35 | 12.9 | 27.7 | 18 | 149 | 49 | 53.8 |
| VCAR0087-0062-00A | 87 | 21.67 | 6.2 | 34.5 | 12.7 | 45.2 | 43.1 | 34.9 |

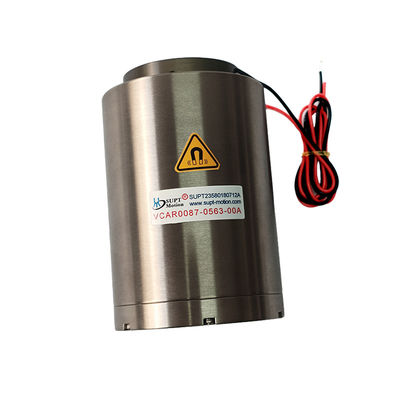

| VCAR0087-0563-00A | 87 | 17.5 | 56.3 | 63.4 | 8.1 | 177 | 72 | 110 |
| VCAR0105-0164-00A | 105 | 35.4 | 16.1 | 20.1 | 11.5 | 150 | 60.4 | 40.4 |
| VCAR0110-0380-00A | 110 | 37.4 | 38 | 23.2 | 9 | 150 | 60.4 | 60.4 |
| VCAR0113-0089-00A | 113 | 35 | 8.9 | 31 | 17.5 | 125 | 73 | 27.5 |
| VCAR0115-0065-00A | 115 | 30.1 | 6.5 | 35 | 17.3 | 52 | 40 | 58 |
| VCAR0130-0310-00A | 130 | 40 | 31 | 30.4 | 20.5 | 280 | 75.6 | 56.5 |
| VCAR0140-0150-00A | 140 | 42.2 | 15 | 33.4 | 26.6 | 80 | 53 | 53.7 |
| VCAR0210-0254-00A | 210 | 66.2 | 25.4 | 56.6 | 28 | 230 | 43.7 | 111.8 |
| VCAR0262-0112-00A | 262 | 111 | 11.2 | 35.1 | 41 | 285 | 71 | 64 |
| VCAR0262-0249-00A | 262 | 112 | 24.9 | 28.2 | 26 | 785 | 66 | 109.1 |

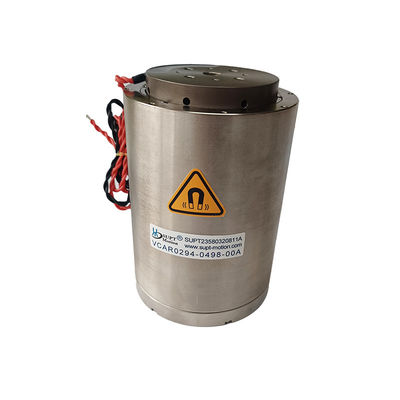

| VCAR0294-0498-00A | 294 | 56.8 | 49.8 | 114 | 24.5 | 685 | 93 | 136.9 |
| VCAR0436-0187-00A | 436 | 147.6 | 18.7 | 40.7 | 40.7 | 648 | 80.4 | 91 |
| VCAR0436-0250-00A | 436 | 167 | 25 | 31.6 | 37.2 | 775 | 78.4 | 110 |
| VCAR0436-0373-00A | 436 | 142.6 | 37.3 | 38 | 29.8 | 1050 | 76 | 163 |
| VCAR0980-0249-00A | 980 | 605 | 24.9 | 41.5 | 104 | 1426 | 126 | 134.5 |
| VCAR1351-0310-00A | 1351 | 376.8 | 31 | 73.5 | 68 | 1071 | 110 | 143.7 |
کاربردها:
کاربردهای اصلی موتورهای کویل صوتی:
1صنعت نیمه هادی: سیم کشی، برش، حفاری، سیستم های حمل و نقل، جوش، رباتیک
2- کار با دریچه های میدان: دریچه های اندازه گیری نوع، سیستم های آزمایش فشار، دریچه های پنوماتیک برای سیستم های تزریق شیمیایی
3صنایع میکرومکانیکی: سیستم های تغذیه، میکروبورینگ، چاپ دقیق.
4سیستم های لرزش: جداول لرزش، پلتفرم لرزش
5زمینه پزشکی: سیستم های میکرو تزریق، تجهیزات تنفسی، تجهیزات آزمایش.
6تکنولوژی هواپیمایی: سیستم های کنترل پرواز، سیستم های بازخورد خلبان.
7کاربرد های تجاری: پمپ های خنک کننده کامپیوتری، سیستم های فوکوس خودکار دوربین های کوچک.
8صنعت اتوماسیون: تجهیزات لیزر، دستگاه های توزیع کننده، تجهیزات آزمایش، ماشین آلات نساجی
