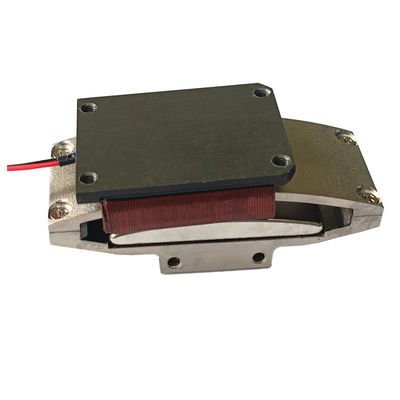

موتور کویل صوتی چرخشی کوچک با دقت بالا برای آینه ها طراحی کم سر و صدا
| محل منبع | چین، سوژو |
|---|---|
| نام تجاری | SUPT MOTION |
| گواهی | ISO9001 |
| شماره مدل | سری VARS |
| مقدار حداقل تعداد سفارش | دو تا |
| قیمت | $177 |
| جزئیات بسته بندی | بسته بندی سفارشی و غیره |
| زمان تحویل | <i>1-5pcs ,5 days .</i> <b>1-5 عدد، 5 روز.</b> <i>>20pcs ,To be negotiated</i> <b>> 20 عدد، قا |
| شرایط پرداخت | T/T |
| قابلیت ارائه | مورد مذاکره قرار گیرد |
برای نمونه و کوپن رایگان با من تماس بگیرید.
واتس اپ:0086 18588475571
ویچت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.
xجزئیات محصول
| Protect Feature | Totally Enclosed | Product Model | VARS0706-014-00A |
|---|---|---|---|
| Peak Torque | 7.1N.m | Motion Type | Rotary |
| Continous Torque | 2.1N-m | Actuation Method | Voice Coil Motor |
| Housing Material | Aluminum | Commutation | Brush |
| Max Voltage | 52.4V | Type | Micro Motor |
| Total Stroke degrees | 14mm |
توضیحات محصول
توضیحات محصول:
محرک های چرخشی از محرک خطی مستطیل و فناوری گرما خم شده استفاده می کنند تا وضوح بالایی را برای تشکیل یک سیستم موقعیت زاویه ای ترجیح داده شود.محرک های چرخشی به طور معمول به عنوان محرک های موقعیت آینه برای فناوری لیزر استفاده می شوندبازار های محرک های چرخشی شامل صنایع نیمه هادی، خودرو، صنعتی و هوافضا می باشد.
سناریوهای کاربرد برای موتورهای چرخ دار و سرکه های صوتی در آینه ها به شرح زیر است:
در سیستم های ردیابی محور کامپوزیت، آینه های چرخ دار با موتور چرخش صدا به عنوان آینه های شیب سریع (FSM) عمل می کنند تا تغییر مسیر نوری ناشی از ارتعاش حامل یا حرکت هدف را جبران کنند.افزایش دقت ردیابی در سناریوهای مانند ارتباطات لیزر و هدف گیری سلاح.
Rotary voice coil motors are used in astronomical telescopes or laser launching systems to compensate for beam aberrations caused by atmospheric turbulence or mechanical deformation by adjusting the mirror angle in real time، بهبود کیفیت تصویر و یا جهت گیری پرتو.
در صنایع مانند برش لیزر و لیتوگرافی، انحراف سریع آینه ها برای اسکن کرن، تصحیح موقعیت تمرکز یا تولید الگوی کنترل می شود.
ویژگی ها:
موتور کویل صوتی نوع چرخش وزن سبک کویل متحرک، زمان پاسخ کوتاه، فرکانس بالا
زاويه ي تکان دادن 1 تا 100 درجه
تورک 1-50N.m
طراحی ماژولار، می تواند سفارشی شود.
پارامترهای محصول:
| مدل محصول | حداکثر گشتاور (N-m) |
چرخش پیوسته در 25°C ((N-m) |
کل ضربه درجه (ملی متر) |
حداکثر ولتاژ (V) |
ثابت EMF عقب (V/m/s) |
وزن کویل ((g) | طول (ملی متر) |
عرض (ملی متر) |
ارتفاع (ملی متر) |
| VARS0008-026-00A | 0.08 | 0.05 | 26 | 6.4 | 0.05 | 11.7 | 35 | 39.8 | 36.1 |

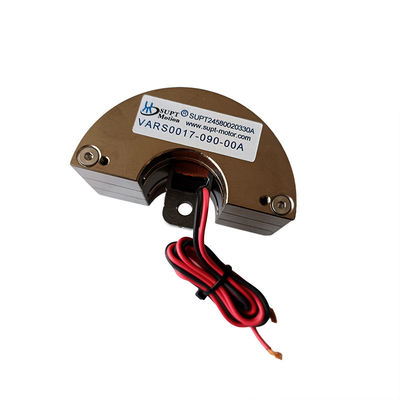

| VARS0017-090-00A | 0.17 | 0.1 | 90 | 11.1 | 0.1 | 17.8 | 70 | 41.5 | 39 |

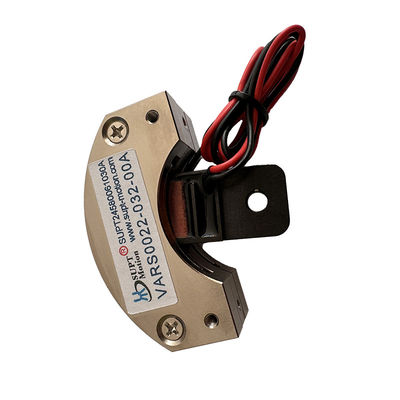

| VARS0022-032-00A | 0.22 | 0.12 | 32 | 15.5 | 0.16 | 21.5 | 60 | 60 | 36 |
| VARS0042-040-00A | 0.42 | 0.38 | 40 | 3.5 | 0.12 | 38 | 82 | 53.6 | 30.3 |
| VARS0077-020-00A | 0.77 | 0.63 | 20 | 6.7 | 0.24 | 66 | 75 | 50 | 30 |
| VARS0084-030-00A | 0.84 | 0.6 | 30 | 6.3 | 0.2 | 50.4 | 75 | 48.9 | 30.6 |
| VARS0120-020-00A | 1.2 | 0.5 | 20 | 8.4 | 0.67 | 65 | 81 | 73.4 | 32 |
| VARS0350-060-00A | 3.5 | 1.14 | 60 | 25.8 | 0.52 | 115 | 115 | 65 | 54.5 |
| VARS0706-014-00A | 7.1 | 2.1 | 14 | 52.4 | 1.03 | 225.5 | 115 | 65 | 54.5 |
| VARS4520-030-00A | 45.2 | 19 | 30 | 71.5 | 4.3 | 1350 | ¢240 | 78 |
کاربردها:
کاربردهای اصلی موتورهای چرخشی کویل صدا:
1صنعت نیمه هادی: سیم کشی، برش، حفاری، سیستم های حمل و نقل، جوش، رباتیک
2- کار با دریچه های میدان: دریچه های اندازه گیری، سیستم های آزمایش فشار، دریچه های پنوماتیک و سیستم های تزریق شیمیایی.
3تکنولوژی هوافضا: سیستم های کنترل پرواز، سیستم های بازخورد خلبان.
4بخش تجاری: پمپ های خنک کننده کامپیوتری، سیستم های فوکوس خودکار دوربین های کوچک.
5صنعت اتوماسیون: تجهیزات لیزر، توزیع کنندگان، تجهیزات آزمایش، ماشین آلات نساجی
