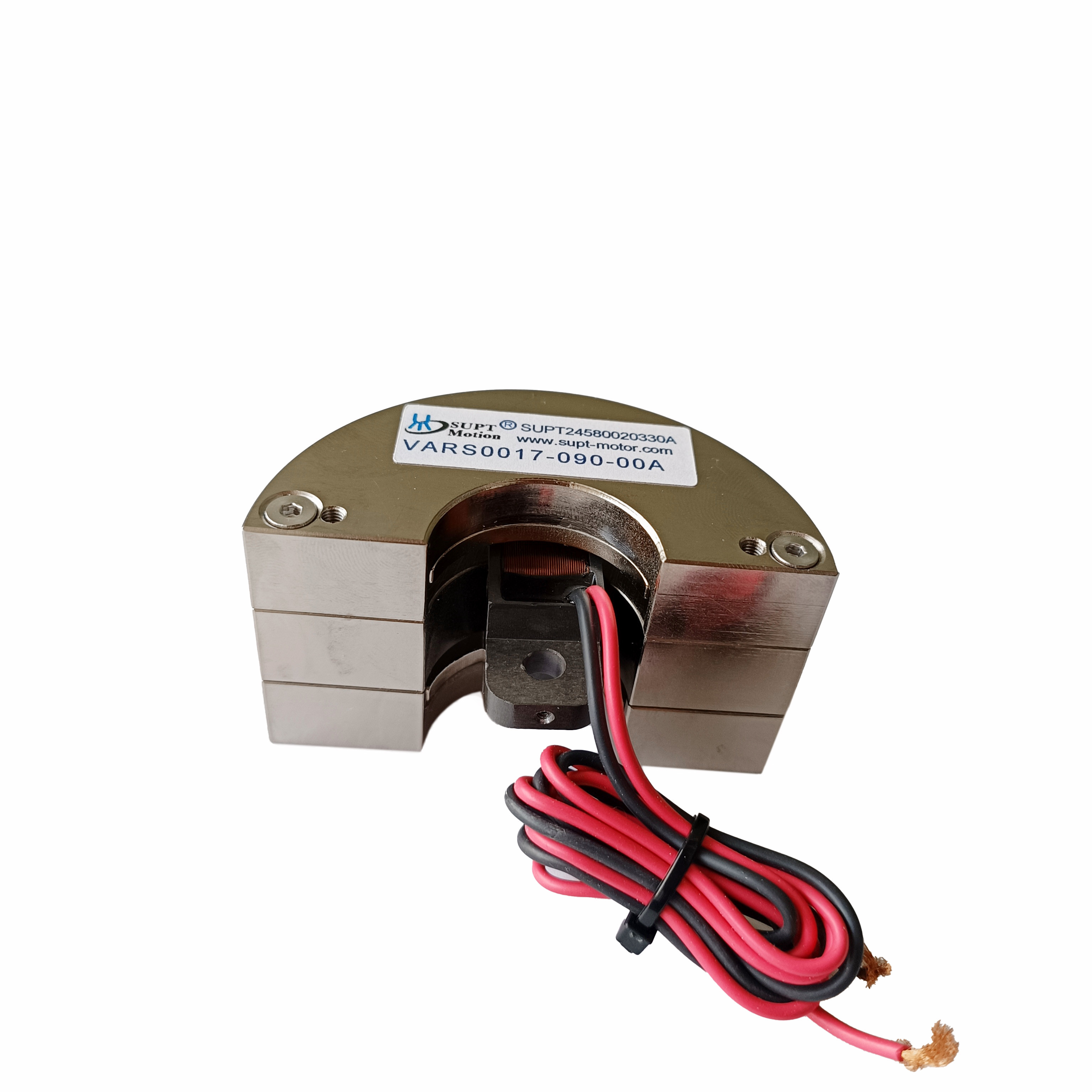

موتور چرخ دار 90 درجه با دقت بالا برای سیستم های اسکن
| محل منبع | چین، سوژو |
|---|---|
| نام تجاری | SUPT MOTION |
| گواهی | ISO9001 |
| شماره مدل | سری VARS |
| مقدار حداقل تعداد سفارش | دو تا |
| قیمت | $149 |
| جزئیات بسته بندی | بسته بندی سفارشی و غیره |
| زمان تحویل | <i>1-5pcs ,5 days .</i> <b>1-5 عدد، 5 روز.</b> <i>>20pcs ,To be negotiated</i> <b>> 20 عدد، قا |
| شرایط پرداخت | T/T |
| قابلیت ارائه | مورد مذاکره قرار گیرد |
برای نمونه و کوپن رایگان با من تماس بگیرید.
واتس اپ:0086 18588475571
ویچت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.
xجزئیات محصول
| Warranty | 3months-1year | Model Number | VARS0017-090-00A |
|---|---|---|---|
| Speed | Variable Speed | Max Travel(mm) | 90° |
| Continous Torque | 0.1N-m | Max Voltage | 11.1V |
| Peak Thrust | 0.17N-m | Size | 70*41.5*39mm |
| Motion Type | Rotary motor | Weight(g) | 17.8 |
| Protect Feature | Totally Enclosed |
توضیحات محصول
توضیحات محصول:
موتور چرخ دار یک نوع دستگاه محرک است که از اصل تحرک الکترومغناطیسی برای تبدیل انرژی الکتریکی به طور مستقیم به جابجایی خطی یا زاویه ای استفاده می کند.که به طور گسترده ای در زمینه های مختلف کنترل موقعیت دقیق استفاده می شود.
در سیستم های اسکن، که شامل اسکنرهای لیزری، تصویربرداری نوری، اسکن بارکد، میکروسکوپ های اسکن و غیره می شود؛ موتورهای چرخنده کویل صدا معمولا برای هدایت لنز های بازتاب دهنده یا پریزم استفاده می شوند.به طوری که پرتو لیزر به سرعت و به طور دقیق با توجه به مسیر تنظیم شده اسکن شود.
به عنوان مثال، در LIDAR و خواننده های بارکد، موتور کویل صدای چرخشی لنز را به نوسان در زاویه کوچکی در سرعت بالا هدایت می کند تا اسکن را در جهت X-Y تحقق بخشد.
در تجهیزات تصویربرداری پزشکی مانند توموگرافی انسجام نوری، موتورهای کویل صدا می توانند برای حرکت سریع اجزای نوری برای تصویربرداری چند لایه و چند زاویه استفاده شوند.
در میکروسکوپ های اسکن، موتورهای چرخش کویل صدا برای کنترل موقعیت سر سنجه یا مرحله نمونه استفاده می شوند.به دست آوردن تصویر یا سیگنال سریع و بهبود سرعت و وضوح تصویربرداری.
در تجهیزات چاپ و اسکن VCM برای حرکت سر اسکن یا تنظیم تمرکز لنز برای اسکن دقیق و با سرعت بالا از تصاویر یا اسناد استفاده می شود.
ویژگی ها:
اسپری صدای چرخش دار، اسپری های ماتوریز شده سبک وزن، زمان پاسخ کوتاه، فرکانس بالا، موقعیت دقیق بالا هستند.
زاویه تکان دادن: 1-100 درجه
چرخش: 1-50N.m
به طور گسترده ای در اسکن نوری، موقعیت، تمرکز و غیره، میدان کنترل دقیق آینه سریع استفاده می شود.
طراحی ماژولار، می تواند سفارشی شود.
موتور چرخش:
1ضربه: ضربه موثر، که برای محاسبه ارزش کل نیروی ضربه استفاده می شود.
2جهت حرکت: نصب افقی یا عمودی 90 درجه
3- نوع حرکت: حرکت نقطه به نقطه، متقابل منظم (به عنوان مثال اسکن).
4پروفایل سرعت: پروفایل سرعت تراپیزویال؛ پروفایل سرعت مثلثی؛ پروفایل سرعت سینوزویال.
پارامترهای محصول:
| مدل محصول | حداکثر گشتاور (N-m) |
چرخش پیوسته در 25°C ((N-m) |
کل ضربه (درجه) |
حداکثر ولتاژ (V) |
ثابت EMF عقب (V/m/s) |
وزن کویل ((g) | طول (ملی متر) |
عرض (ملی متر) |
ارتفاع (ملی متر) |

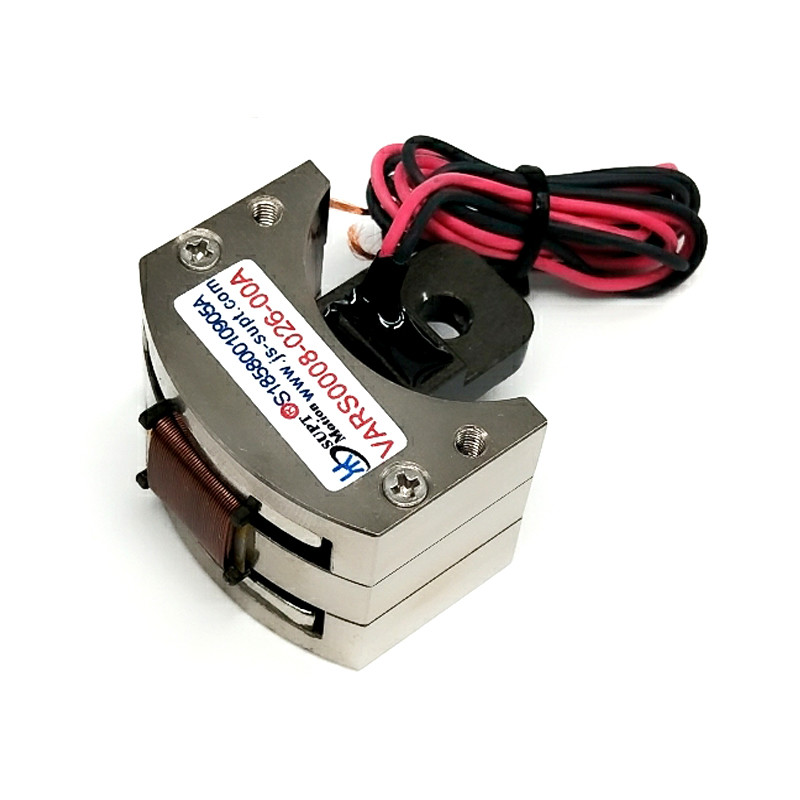

| VARS0008-026-00A | 0.08 | 0.05 | 26 | 6.4 | 0.05 | 11.7 | 35 | 39.8 | 36.1 |
| VARS0017-090-00A | 0.17 | 0.1 | 90 | 11.1 | 0.1 | 17.8 | 70 | 41.5 | 39 |
| VARS0022-032-00A | 0.22 | 0.12 | 32 | 15.5 | 0.16 | 21.5 | 60 | 60 | 36 |
| VARS0042-040-00A | 0.42 | 0.38 | 40 | 3.5 | 0.12 | 38 | 82 | 53.6 | 30.3 |
| VARS0077-020-00A | 0.77 | 0.63 | 20 | 6.7 | 0.24 | 66 | 75 | 50 | 30 |
| VARS0084-030-00A | 0.84 | 0.6 | 30 | 6.3 | 0.2 | 50.4 | 75 | 48.9 | 30.6 |
| VARS0120-020-00A | 1.2 | 0.5 | 20 | 8.4 | 0.67 | 65 | 81 | 73.4 | 32 |
| VARS0350-060-00A | 3.5 | 1.6 | 60 | 26.3 | 0.4 | 350 | 169.6 | 169.6 | 63 |
| VARS0706-014-00A | 7.1 | 2.1 | 14 | 52.4 | 1.03 | 225.5 | 115 | 65 | 54.5 |
| VARS4520-030-00A | 45.2 | 19 | 30 | 71.5 | 4.3 | 1350 | ۲۴۰ | 78 |
کاربردها:
کاربردهای اصلی موتورهای چرخشی کویل صدا:
1صنعت نیمه هادی: سیم کشی، برش، حفاری، سیستم های حمل و نقل، جوش، رباتیک
2صنعت میکرومکانیکی: سیستم های تغذیه، میکروبرینگ، چاپ دقیق
3تکنولوژی هواپیمایی: سیستم های کنترل پرواز، سیستم های بازخورد خلبان.
4بخش تجاری: پمپ های خنک کننده کامپیوتری، سیستم های فوکوس خودکار برای دوربین های کوچک
5صنعت اتوماسیون: تجهیزات لیزر، دستگاه های توزیع کننده، تجهیزات آزمایش، ماشین آلات نساجی
