موتورهای سیمپیچ صوتی چرخشی میکرو با دقت بالا برای کاربردهای اپتیکی
| محل منبع | چین، سوژو |
|---|---|
| نام تجاری | SUPT MOTION |
| گواهی | ISO9001-2000 |
| شماره مدل | سری VARS |
| مقدار حداقل تعداد سفارش | 1 عدد |
| قیمت | $125-$230 |
| جزئیات بسته بندی | بسته بندی کارتن و غیره |
| زمان تحویل | <i>1-5pcs ,5 days .</i> <b>1-5 عدد، 5 روز.</b> <i>>20pcs ,To be negotiated</i> <b>> 20 عدد، قا |
| شرایط پرداخت | t/t |
| قابلیت ارائه | مذاکره شود |
برای نمونه و کوپن رایگان با من تماس بگیرید.
واتس اپ:0086 18588475571
ویچت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.
xجزئیات محصول
| وزن | 225.5 گرم | طول | 115 میلی متر |
|---|---|---|---|
| ولتاژ | 52.4 ولت | مدل محصول | VARS0706-014-00A |
| محافظت از ویژگی | کاملاً محصور | ثابت EMF (LL) (Kb) | 1.03 |
| طول * ارتفاع (میلی متر) | 115*54.5 | حداکثر سفر (میلی متر) | 14 درجه |
| نوع | میکرو موتور | ||
| برجسته کردن | high precision rotary voice coil motor,micro voice coil motor optical,rotary voice coil motor optical,micro voice coil motor optical,rotary voice coil motor optical |
||
می توانید محصولات مورد نیاز خود را علامت بزنید و در صفحه پیام با ما ارتباط برقرار کنید.
| Model | Price | |
|---|---|---|
| VARS0022-0032-00B | $125 | |
| VARS0048-0030-00A | $230 | |
| VARS0706-0014-00A | $150 |
توضیحات محصول
توضیحات محصول:
موتور سیمپیچ صوتی دوار SUPT نوعی موتور درایو مستقیم تخصصی است که انرژی الکتریکی را به گشتاور تبدیل میکند و امکان حرکت چرخشی را در یک زاویه محدود فراهم میکند.
موتورهای سیمپیچ صوتی دوار به دلیل دقت بالا، پاسخ سریع، اندازه جمع و جور و خطی بودن عالی بین گشتاور خروجی و جریان، به طور گسترده در فناوریهای نوری و لیزری مورد استفاده قرار میگیرند.
سیستمهای نوری به دقت و پاسخگویی بالایی برای تنظیمات ریز زاویهای نیاز دارند. ویژگیهای کنترل خطی و اینرسی کم موتورهای سیمپیچ صوتی دوار این الزامات را برآورده میکنند. در لیدار، ارتباطات لیزری و تجهیزات پردازش لیزری، آنها آینهها و منشورها را برای چرخشهای زاویهای کوچک به حرکت در میآورند و امکان اسکن سریع پرتو لیزر، فوکوس یا کالیبراسیون جهتگیری را فراهم میکنند. این امر دقت موقعیتیابی پرتو را در سطح میکرومتر یا حتی نانومتر تضمین میکند.
در تجهیزات تصویربرداری با دقت بالا مانند دوربینهای صنعتی و تلسکوپهای نجومی، RCMها زاویه محور نوری لنزها و زوایای تعویض فیلتر را تنظیم میکنند. آنها خطاهای نوری ناشی از لرزش یا تغییرات دما را جبران میکنند و وضوح تصویربرداری را تضمین میکنند.
در ابزارهای تحلیلی، RCMها زاویه چرخش شبکهها یا تکفامسازها را برای انتخاب دقیق طول موجهای خاص نور به حرکت در میآورند و امکان تشخیص با دقت بالای ترکیب مواد را فراهم میکنند.
موتورهای سیمپیچ صوتی دوار SUPT یک انتخاب عالی هستند.
ویژگیها:
- نام محصول: موتور سیمپیچ صوتی دوار، VCM درایو مستقیم دوار، موتور سیمپیچ صوتی چرخشی، موتور سیمپیچ صوتی قوسی
- وزن: 65 گرم
- شماره مدل: VARS0706-014-00A
- نام: موتور سیمپیچ صوتی دوار
- کورس: 14 درجه
پارامترهای فنی:
| پارامترها | جزئیات |
|---|---|
| نوع | موتور سیمپیچ صوتی دوار (RCM دوار، محرک سیمپیچ صوتی دوار) |
| گارانتی | 1 سال |
| کورس | 14 درجه |
| حداکثر گشتاور | 7.1 نیوتن متر |
| نویز | کم |
| طول | 115 میلیمتر |
| سرعت | بالا |
| وزن | 225.5 گرم |
| ولتاژ | 52.4 ولت |
| مدل محصول | حداکثر گشتاور (نیوتن متر) |
گشتاور پیوسته در 25 درجه سانتیگراد (نیوتن متر) |
کورس کل درجه (درجه) |
حداکثر ولتاژ (ولت) |
ثابت EMF معکوس (ولت/متر/ثانیه) |
وزن سیمپیچ (گرم) | طول (میلیمتر) |
عرض (میلیمتر) |
ارتفاع (میلیمتر) |
| VARS0008-026-00A | 0.08 | 0.05 | 26 | 6.4 | 0.05 | 11.7 | 35 | 39.8 | 36.1 |
| VARS0017-090-00A | 0.17 | 0.1 | 90 | 11.1 | 0.1 | 17.8 | 70 | 41.5 | 39 |
| VARS0022-032-00A | 0.22 | 0.12 | 32 | 15.5 | 0.16 | 21.5 | 60 | 60 | 36 |
| VARS0042-040-00A | 0.42 | 0.38 | 40 | 3.5 | 0.12 | 38 | 82 | 53.6 | 30.3 |
| VARS0077-020-00A | 0.77 | 0.63 | 20 | 6.7 | 0.24 | 66 | 75 | 50 | 30 |

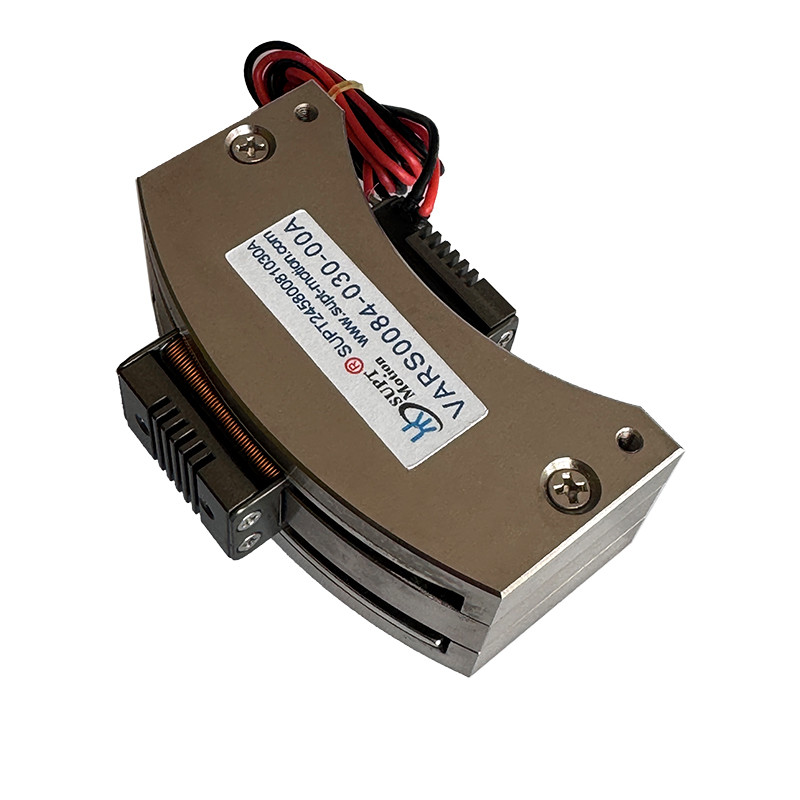

| VARS0084-030-00A | 0.84 | 0.6 | 30 | 6.3 | 0.2 | 50.4 | 75 | 48.9 | 30.6 |

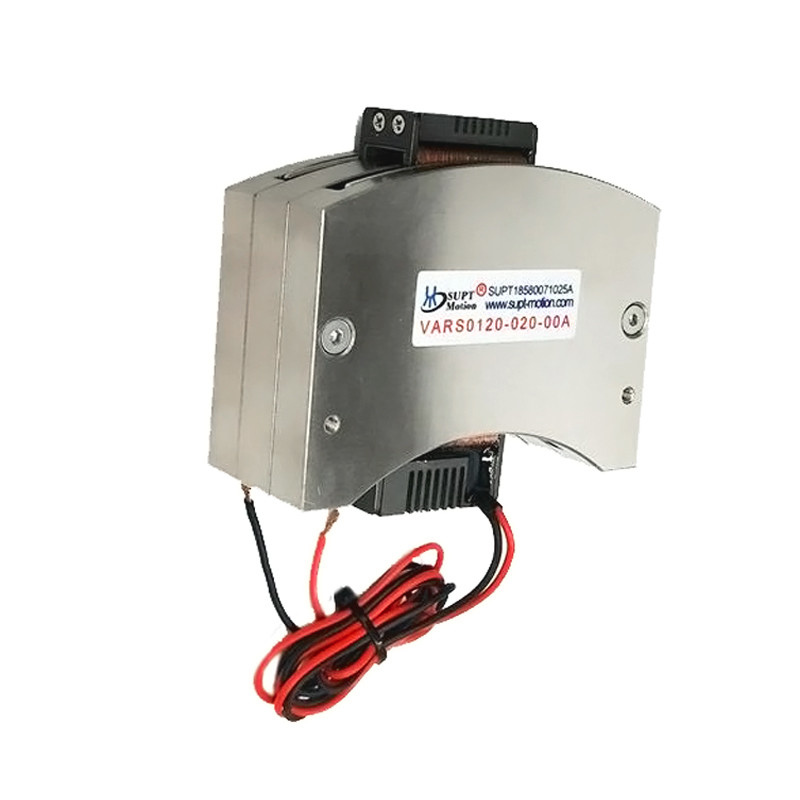

| VARS0120-020-00A | 1.2 | 0.5 | 20 | 8.4 | 0.67 | 65 | 81 | 73.4 | 32 |
| VARS0350-060-00A | 3.5 | 1.6 | 60 | 26.3 | 0.4 | 350 | ≈169.6 | ≈169.6 | 63 |
| VARS0706-014-00A | 7.1 | 2.1 | 14 | 52.4 | 1.03 | 225.5 | 115 | 65 | 54.5 |
| VARS4520-030-00A | 45.2 | 19 | 30 | 71.5 | 4.3 | 1350 | ≈240 | 78 |
کاربردها:
کاربردهای خاص موتورهای سیمپیچ صوتی دوار SUPT MOTION در زمینه نوری:
1. در اسکن لیزری و موقعیتیابی پرتو: برای سیستمهای LiDAR و تجهیزات پردازش لیزری، موتورهای سیمپیچ صوتی دوار، گالوانومترهای دو بعدی را به حرکت در میآورند تا به کنترل زاویهای سریع و دقیق دست یابند و امکان اسکن سریع پرتو لیزر و موقعیتیابی دقیق را فراهم کنند. با کنترل چرخش گالوانومتر در دو درجه آزادی (محور X و محور Y)، پرتو لیزر را میتوان با دقت به مکانهای هدف هدایت کرد و دقت موقعیتیابی پرتو در سطح میکرون یا حتی بالاتر را تضمین کرد.
2. در دوربینهای پیشرفته، تلسکوپهای نجومی و سایر تجهیزات تصویربرداری، RCMها برای تنظیم دقیق زاویه محور نوری لنزها و تغییر زوایای فیلتر استفاده میشوند.
3. در آینههای اسکن نوری: مکانیسمهای RCM امکان شیب مکانیکی چند زاویهای را فراهم میکنند. حسگرهای بازخورد موقعیت با دقت بالای داخلی آنها، همراه با مبدلهای آنالوگ به دیجیتال چند موقعیتی، وضوح بالایی را ارائه میدهند تا نیازهای اسکن سریع و موقعیتیابی با دقت بالا را در بازرسی نوری و زمینههای مرتبط برآورده کنند.
4. در طیفسنجها: موتورهای سیمپیچ صوتی دوار، چرخش شبکهها یا تکفامسازها را برای انتخاب دقیق طول موجهای خاص به حرکت در میآورند و امکان تشخیص با دقت بالای ترکیب مواد را فراهم میکنند. با کنترل دقیق زاویه چرخش شبکه، زاویه پراش نور تغییر میکند و به طول موجهای مختلف اجازه میدهد تا با دقت روی آشکارساز متمرکز شوند.
تلسکوپهای نجومی: در تلسکوپهای نجومی، موتورهای سیمپیچ صوتی دوار امکان کنترل انحراف سریع آینه را فراهم میکنند. این امر عواملی مانند تلاطم جوی را که بر کیفیت مشاهده تأثیر میگذارند، جبران میکند و در نتیجه دقت مشاهده تلسکوپ را افزایش میدهد.
