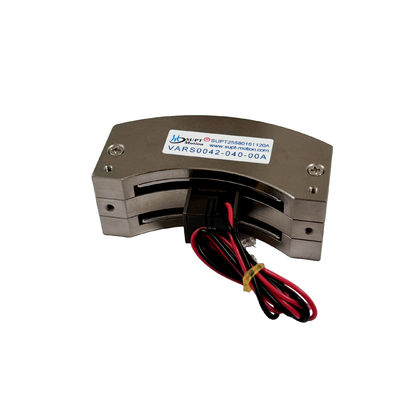

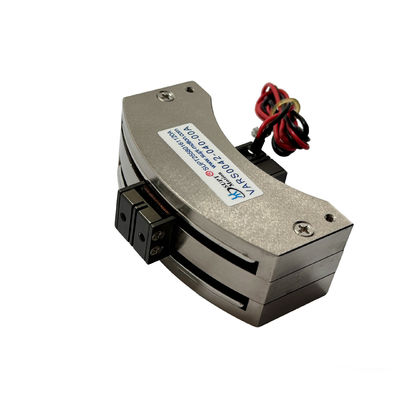

موتور کویل صوتی چرخش میکرو با دقت بالا برای بررسی و اندازه گیری وافره
| محل منبع | چین، سوژو |
|---|---|
| نام تجاری | SUPT MOTION |
| گواهی | CE, ISO9001 |
| شماره مدل | VARS0042-040-00A |
| مقدار حداقل تعداد سفارش | 1 عدد |
| قیمت | $112-$190 |
| جزئیات بسته بندی | بسته بندی سفارشی و غیره |
| زمان تحویل | <i>1-5pcs ,5 days .</i> <b>1-5 عدد، 5 روز.</b> <i>>20pcs ,To be negotiated</i> <b>> 20 عدد، قا |
| شرایط پرداخت | T/T |
| قابلیت ارائه | مورد مذاکره قرار گیرد |
جزئیات محصول
| محافظت از ویژگی | کاملاً محصور | کاربرد | محصول اتوماتیک |
|---|---|---|---|
| ولتاژ | 3.5 ولت | اوج رانش | 0.42 نیوتن متر |
| اندازه | 82*53.6*30.3mm | سکته | 40 درجه |
| مواد | آلیاژ آلومینیوم | روش فعال سازی | کپسول صدا |
| گارانتی | 3 ماه - 1 سال | سرعت رتبه بندی شده | 100 دور در دقیقه |
| ثابت EMF (LL) (Kb) | 0.12 | وزن سیم پیچ (گرم) | 38 |
| برجسته کردن | موتور چرخنده صدا با دقت بالا,موتور کویل صوتی میکرو برای بازرسی وافره,موتور سیمپیچ صوتی چرخشی با گارانتی,micro voice coil motor for wafer inspection,rotary voice coil motor with warranty |
||
توضیحات محصول
توضیحات محصول:
در تجهیزات بازرسی و سنجش وافره، موتور چرخنده کویل صدا، قطعه محرک اصلی برای دستیابی به بازرسی دقیق اسکن است.بهره برداری از ویژگی های پهنای باند بالا و محرک مستقیم دقیق، می تواند سوند های بازرسی یا لنزهای نوری را برای انجام اسکن های چرخش فرکانس بالا و زاویه کوچک در اطراف سطح وافر هدایت کند.همراه با بهینه سازی الگوریتم از کنترل کننده های حرکتی تخصصی، این امر شناسایی نقص در سطح نانومتر و اندازه گیری دقیق را امکان پذیر می کند. طراحی موتور سرگوشی چرخش بدون انتقال مکانیکی، خطاهای واکنش را از بین می برد.به طور موثر تداخل لرزش را سرکوب می کند، و اطمینان از ضبط دقیق نقص های نانو در طول بازرسی نقص های وافر و اسکن الگوی مدار.همچنین الزامات حرکت چرخش از سه درجه از آزادی پلاتفرم تنظیم وافر را برآورده می کند، امکان تنظیم زاویه ای دقیق در امتداد محور های θx/θy را فراهم می کند و پشتیبانی قابل اعتماد برای کنترل بهره را در فرآیندهای تولید نیمه هادی فراهم می کند.
ویژگی ها:
وزن کم کویل محرک، زمان پاسخ کوتاه و فرکانس بالا.
انواع محصولات: موتورهای چرخنده، موتورهای چرخنده، موتورهای چرخنده، موتورهای چرخنده.
دقت موقعیت: ±0.08°
محدوده گشتاور: 0.42 N·m
سرعت چرخش: 100-800 r/min
پارامترهای محصول:
| مدل محصول | حداکثر گشتاور (N-m) |
چرخش پیوسته در 25°C ((N-m) |
کل ضربه (درجه) |
حداکثر ولتاژ (V) |
ثابت EMF عقب (V/m/s) |
وزن کویل ((g) | طول (ملی متر) |
عرض (ملی متر) |
ارتفاع (ملی متر) |
| VARS0008-026-00A | 0.08 | 0.05 | 26 | 6.4 | 0.05 | 11.7 | 35 | 39.8 | 36.1 |
| VARS0017-090-00A | 0.17 | 0.1 | 90 | 11.1 | 0.1 | 17.8 | 70 | 41.5 | 39 |
| VARS0022-032-00A | 0.22 | 0.12 | 32 | 15.5 | 0.16 | 21.5 | 60 | 60 | 36 |
| VARS0042-040-00A | 0.42 | 0.38 | 40 | 3.5 | 0.12 | 38 | 82 | 53.6 | 30.3 |
| VARS0077-020-00A | 0.77 | 0.63 | 20 | 6.7 | 0.24 | 66 | 75 | 50 | 30 |
| VARS0084-030-00A | 0.84 | 0.6 | 30 | 6.3 | 0.2 | 50.4 | 75 | 48.9 | 30.6 |
| VARS0120-020-00A | 1.2 | 0.5 | 20 | 8.4 | 0.67 | 65 | 81 | 73.4 | 32 |
| VARS0350-060-00A | 3.5 | 1.6 | 60 | 26.3 | 0.4 | 350 | 169.6 | 169.6 | 63 |
| VARS0706-014-00A | 7.1 | 2.1 | 14 | 52.4 | 1.03 | 225.5 | 115 | 65 | 54.5 |
| VARS4520-030-00A | 45.2 | 19 | 30 | 71.5 | 4.3 | 1350 | ۲۴۰ | 78 |
کاربرد:
| کاربرد اصلی یک موتور کویل صوتی: |
| 1صنعت نیمه هادی: سیم کشی، برش، حفاری، سیستم های حمل و نقل، جوش، رباتیک. |
|
2- کار با دریچه ها در زمینه: انواع دریچه های اندازه گیری، سیستم های آزمایش فشار، شیمی دریچه های پنوماتیکسیستم تزریق |
| 3صنعت ماشین آلات کوچک: سیستم های تغذیه، میکرو حفاری، چاپ دقیق. |
| 4سیستم لرزش: میز لرزش، پلتفرم لرزش. |
| 5حوزه پزشکی: سیستم میکرو تزریق، تجهیزات تنفسی، تجهیزات آزمایش. |
| 6تکنولوژی هواپیمایی: سیستم کنترل پرواز، سیستم بازخورد خلبان. |
| 7زمینه استفاده تجاری:کمپیوتر پمپ خنک کننده دوربین کوچک اتوماتیک سیستم تمرکز |
| 8صنعت اتوماسیون: تجهیزات لیزر,دستگاه پخش کننده، تجهیزات آزمایش، ماشین آلات نساجی. |
