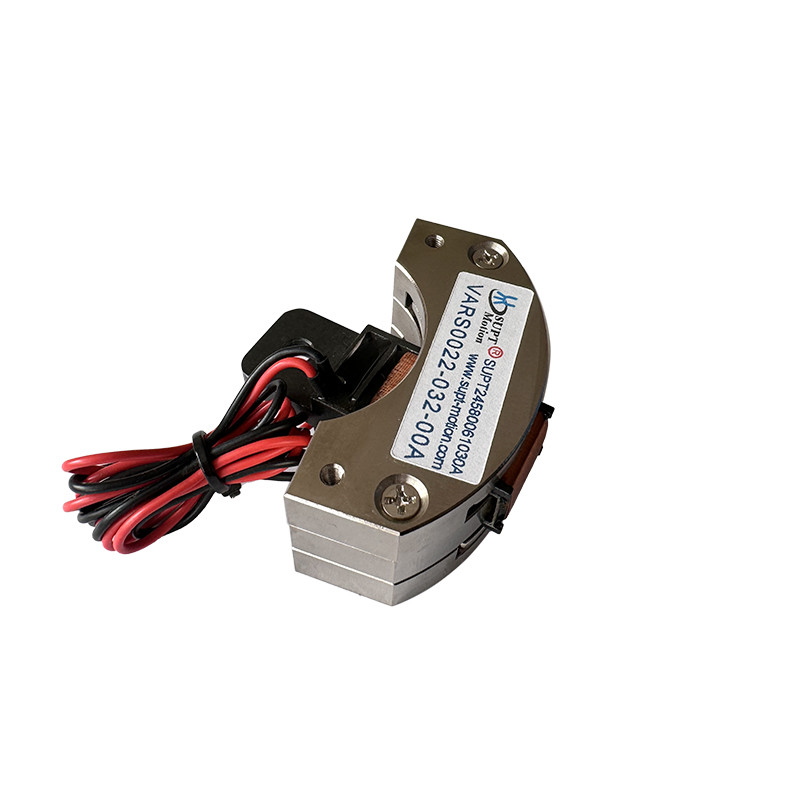

موتور کویل صوتی چرخش میکرو با دقت بالا که برای تراز وفر استفاده می شود
| محل منبع | چین، سوژو |
|---|---|
| نام تجاری | SUPT MOTION |
| گواهی | ISO9001-2000 |
| شماره مدل | سری VARS |
| مقدار حداقل تعداد سفارش | 1 عدد |
| قیمت | $120-$202 |
| جزئیات بسته بندی | بسته بندی کارتن و غیره |
| زمان تحویل | <i>1-5pcs ,5 days .</i> <b>1-5 عدد، 5 روز.</b> <i>>20pcs ,To be negotiated</i> <b>> 20 عدد، قا |
| شرایط پرداخت | T/T |
| قابلیت ارائه | مورد مذاکره قرار گیرد |
جزئیات محصول
| وزن | 21.5 گرم | طول | 60 میلی متر |
|---|---|---|---|
| ولتاژ | 15.5 ولت | مدل محصول | VARS0022-032-00A |
| محافظت از ویژگی | کاملاً محصور | ثابت EMF (LL) (Kb) | 0.16 |
| طول * ارتفاع (میلی متر) | 60*36 | حداکثر سفر (میلی متر) | 32° |
| نوع | میکرو موتور | سرعت رتبه بندی شده | 100 دور در دقیقه |
| برجسته کردن | موتور چرخنده صدا با دقت بالا,موتور ریز چرخنده صدا,موتور کویل صوتی جهت گیری وافره,micro rotary voice coil motor,wafer alignment voice coil motor |
||
می توانید محصولات مورد نیاز خود را علامت بزنید و در صفحه پیام با ما ارتباط برقرار کنید.
| مدل | قیمت | |
|---|---|---|
| vars0022-0032-00b | 105 دلار | |
| vars0048-0030-00a | 230 دلار | |
| vars0706-0014-00a | 115 دلار |
توضیحات محصول
توضیحات محصول:
به عنوان یک قطعه قدرت با محرک مستقیم با دقت بالا، موتور چرخنده صدای کویل نقش کلیدی در کالیبراسیون زاویه وافر در طول روند تراز و موقعیت وافر دارد.با توجه به مزایای اصلی آن ±0.01° تکرار چرخش، سرعت پاسخ در سطح میلی ثانیه، کار بدون چرخ و لباس کم. در مراحل پیش پردازش مانند لیتوگرافی نیمه هادی و حکاکی،انحراف زاویه ای وافره مستقیما بر دقت فرآیندهای بعدی تاثیر می گذارد.. موتور چرخش کویل صدا می تواند به سرعت مرحله وفر را برای انجام تنظیمات چرخش زاویه نازک بر اساس بازخورد از سیستم موقعیت دید هدایت کند ،با زمان پاسخ کمتر از 10ms، اطمینان از تراز دقیق وافره با ماسک لیتوگرافی و مسیر حکاکی. این ارائه می دهد دقت تکرار در حدود ± 0.1 °،که به طور کامل الزامات صیقل دقیق برای وافرهای بسیار نازک و شکل نامنظم را برآورده می کند.علاوه بر این، طراحی ساختاری فشرده آن امکان ادغام در فضاهای دستگاه محدود را فراهم می کند و با الزامات طراحی یکپارچه سیستم تنظیم وافر مطابقت دارد.
ویژگی ها:
- نام محصول: موتور ریتری ووسایت،VCM ریتری ووسایت مستقیم،موتور ریتری ووسایت سوینگ،موتور ریتری ووسایت آرک
- وزن: 21.5 گرم
- شماره مدل:VARS0022-032-00A
- نام: موتور چرخنده صدا
- ضربه: 32 درجه
پارامترهای فنی:
| پارامترها | جزئیات |
|---|---|
| نوع | موتور ریتری صدا (Rotary VCM, Rotary voice coil Actuator) |
| تضمین | 1 سال |
| سکته مغزی | 32° |
| حداکثر گشتاور | 0.22 N-m |
| سر و صدا | کم |
| طول | ۶۰ میلی متر |
| سرعت | بالا |
| وزن | 21.5g |
| ولتاژ | 15.5 ولت |
| مدل محصول | حداکثر گشتاور (N-m) |
چرخش پیوسته در 25°C ((N-m) |
کل ضربه درجه (درجه) |
حداکثر ولتاژ (V) |
ثابت EMF عقب (V/m/s) |
وزن کویل ((g) | طول (ملی متر) |
عرض (ملی متر) |
ارتفاع (ملی متر) |
| VARS0008-026-00A | 0.08 | 0.05 | 26 | 6.4 | 0.05 | 11.7 | 35 | 39.8 | 36.1 |
| VARS0017-090-00A | 0.17 | 0.1 | 90 | 11.1 | 0.1 | 17.8 | 70 | 41.5 | 39 |
| VARS0022-032-00A | 0.22 | 0.12 | 32 | 15.5 | 0.16 | 21.5 | 60 | 60 | 36 |
| VARS0042-040-00A | 0.42 | 0.38 | 40 | 3.5 | 0.12 | 38 | 82 | 53.6 | 30.3 |
| VARS0077-020-00A | 0.77 | 0.63 | 20 | 6.7 | 0.24 | 66 | 75 | 50 | 30 |

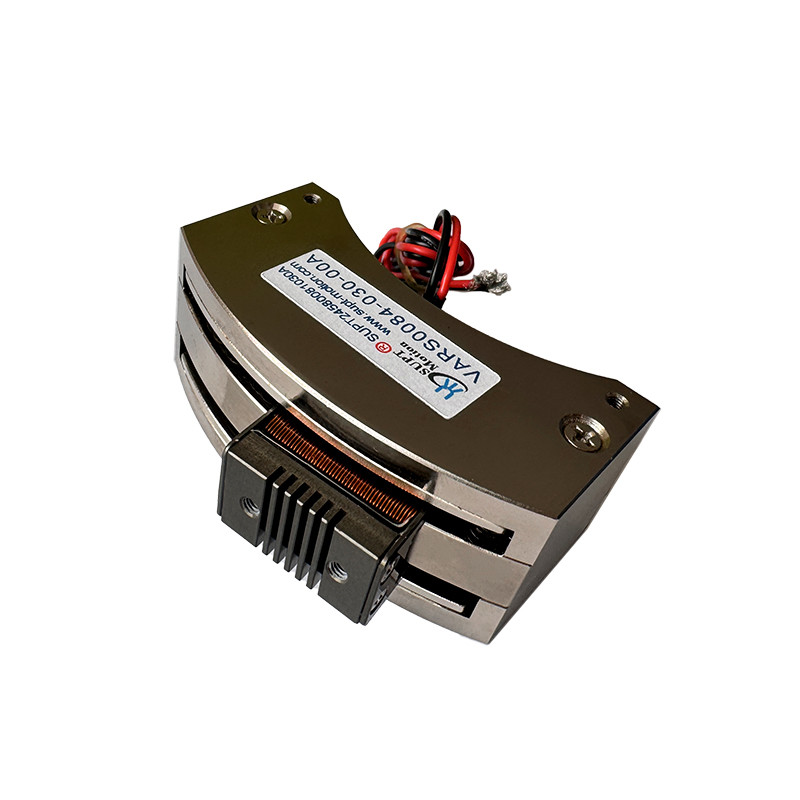

| VARS0084-030-00A | 0.84 | 0.6 | 30 | 6.3 | 0.2 | 50.4 | 75 | 48.9 | 30.6 |

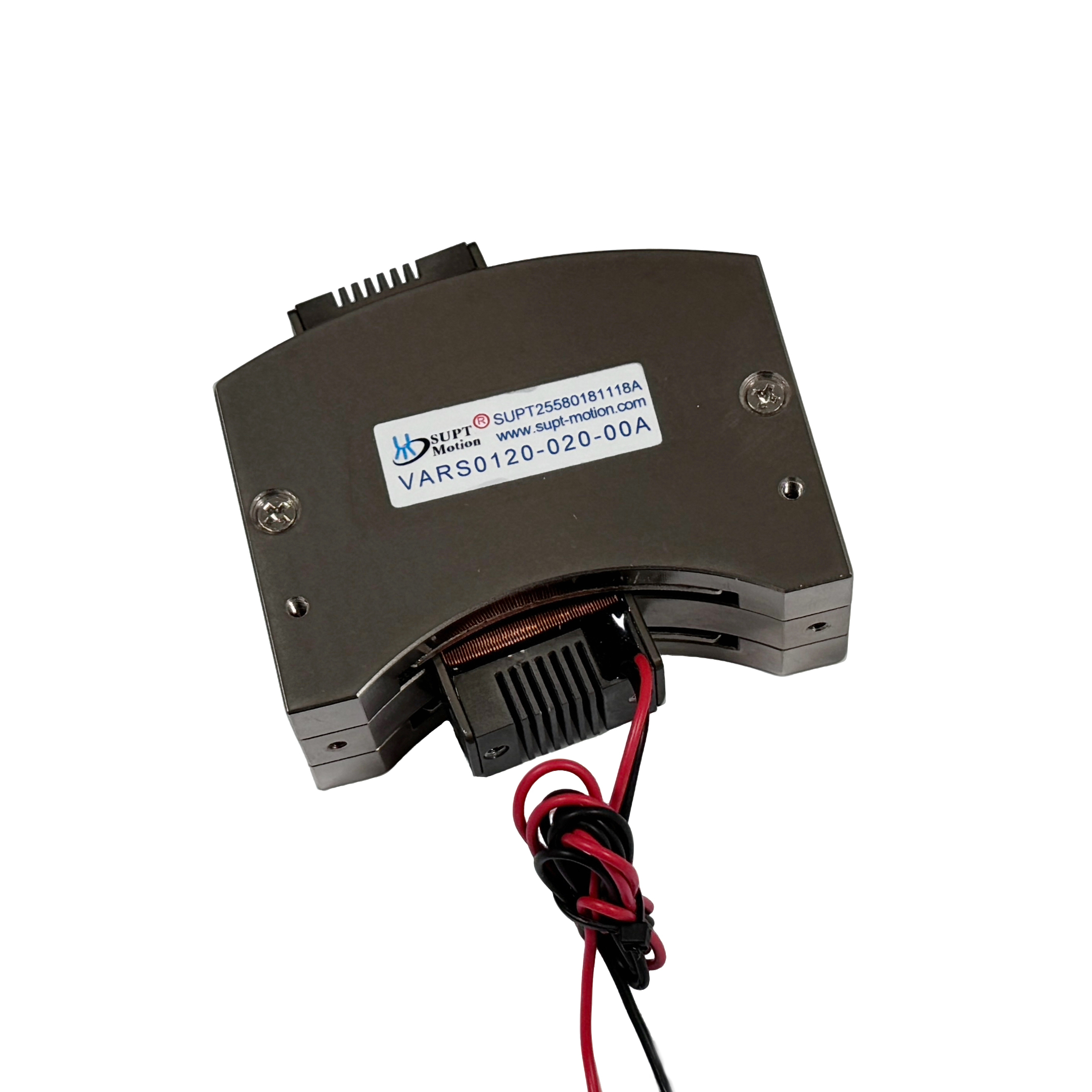

| VARS0120-020-00A | 1.2 | 0.5 | 20 | 8.4 | 0.67 | 65 | 81 | 73.4 | 32 |
| VARS0350-060-00A | 3.5 | 1.6 | 60 | 26.3 | 0.4 | 350 | 169.6 | 169.6 | 63 |
| VARS0706-014-00A | 7.1 | 2.1 | 14 | 52.4 | 1.03 | 225.5 | 115 | 65 | 54.5 |
| VARS4520-030-00A | 45.2 | 19 | 30 | 71.5 | 4.3 | 1350 | ۲۴۰ | 78 |
کاربردها:
کاربرد اصلی یک موتور کویل صوتی:
1صنعت نیمه هادی: سیم کشی، برش، حفاری، سیستم های حمل و نقل، جوش، رباتیک.
2- کار با دریچه ها در زمینه: انواع دریچه های اندازه گیری، سیستم های آزمایش فشار، شیمی دریچه های پنوماتیک
سیستم تزریق
3صنعت ماشین آلات کوچک: سیستم های تغذیه، میکرو حفاری، چاپ دقیق.
4سیستم لرزش: میز لرزش، پلتفرم لرزش.
5حوزه پزشکی: سیستم میکرو تزریق، تجهیزات تنفسی، تجهیزات آزمایش.
6تکنولوژی هواپیمایی: سیستم کنترل پرواز، سیستم بازخورد خلبان.
7زمینه استفاده تجاری: سیستم فوکوس خودکار دوربین کوچک پمپ خنک کننده کامپیوتری
8صنعت اتوماسیون: تجهیزات لیزر، دستگاه های توزیع کننده، تجهیزات آزمایش، ماشین آلات نساجی.
