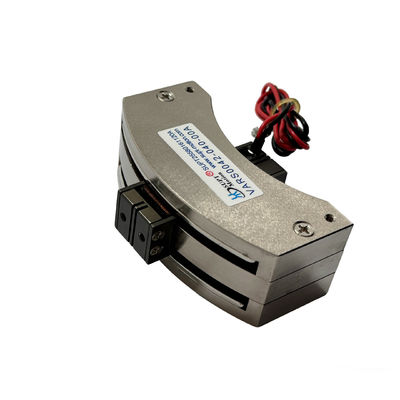

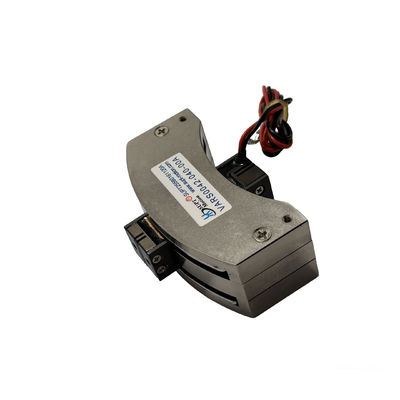

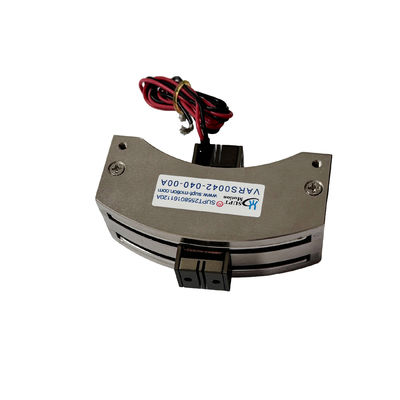

موتور کویل صدای چرخش فرکانس بالا که برای بسته بندی تراشه استفاده می شود
| محل منبع | چین، سوژو |
|---|---|
| نام تجاری | SUPT MOTION |
| گواهی | ISO9001-2000 |
| شماره مدل | سری VARS |
| مقدار حداقل تعداد سفارش | 1 عدد |
| قیمت | $100-$205 |
| جزئیات بسته بندی | بسته بندی کارتن و غیره |
| زمان تحویل | <i>1-5pcs ,5 days .</i> <b>1-5 عدد، 5 روز.</b> <i>>20pcs ,To be negotiated</i> <b>> 20 عدد، قا |
| شرایط پرداخت | T/T |
| قابلیت ارائه | مورد مذاکره قرار گیرد |
جزئیات محصول
| وزن | 66 گرم | طول | 75 میلی متر |
|---|---|---|---|
| ولتاژ | 6.7 ولت | مدل محصول | VARS0077-020-00A |
| محافظت از ویژگی | کاملاً محصور | ثابت EMF (LL) (Kb) | 0.24 |
| طول * ارتفاع (میلی متر) | 50*30 | حداکثر سفر (میلی متر) | 20 درجه |
| نوع | میکرو موتور | سرعت رتبه بندی شده | 100 دور در دقیقه |
| گارانتی | 3 ماه ~ 1 سال | ||
| برجسته کردن | موتور کویل صدای چرخش فرکانس بالا,موتور کویل صوتی ریزونانس میکرو,موتور چرخش صدا برای بسته بندی تراشه,micro resonant voice coil motor,rotary voice coil motor for chip packaging |
||
می توانید محصولات مورد نیاز خود را علامت بزنید و در صفحه پیام با ما ارتباط برقرار کنید.
| مدل | قیمت | |
|---|---|---|
| vars0022-0032-00b | ۱۰۲ دلار | |
| vars0048-0030-00a | 165 دلار | |
| vars0706-0014-00a | 190 دلار |
توضیحات محصول
توضیحات محصول:
به عنوان یک قطعه قدرت با محرک مستقیم با دقت بالا، موتور چرخنده صدای کویل نقش کلیدی در کالیبراسیون زاویه وافر در طول روند تراز و موقعیت وافر دارد.با توجه به مزایای اصلی آن ±0.01° تکرار چرخش، سرعت پاسخ در سطح میلی ثانیه، کار بدون چرخ و لباس کم. در مراحل پیش پردازش مانند لیتوگرافی نیمه هادی و حکاکی،انحراف زاویه ای وافره مستقیما بر دقت فرآیندهای بعدی تاثیر می گذارد.. موتور چرخش کویل صدا می تواند به سرعت مرحله وفر را برای انجام تنظیمات چرخش زاویه نازک بر اساس بازخورد از سیستم موقعیت دید هدایت کند ،با زمان پاسخ کمتر از 10ms، اطمینان از تراز دقیق وافره با ماسک لیتوگرافی و مسیر حکاکی. این ارائه می دهد دقت تکرار در حدود ± 0.1 °،که به طور کامل الزامات صیقل دقیق برای وافرهای بسیار نازک و شکل نامنظم را برآورده می کند.علاوه بر این، طراحی ساختاری فشرده آن امکان ادغام در فضاهای دستگاه محدود را فراهم می کند و با الزامات طراحی یکپارچه سیستم تنظیم وافر مطابقت دارد.
ویژگی ها:
- نام محصول: موتور ریتری ووسایت،VCM ریتری ووسایت مستقیم،موتور ریتری ووسایت سوینگ،موتور ریتری ووسایت آرک
- وزن: 66 گرم
- شماره مدل:VARS0077-020-00A
- نام: موتور چرخنده صدا
- ضربه: 20 درجه
پارامترهای فنی:
| پارامترها | جزئیات |
|---|---|
| نوع | موتور ریتری صدا (Rotary VCM, Rotary voice coil Actuator) |
| تضمین | 3 ماه تا 1 سال |
| سکته مغزی | 20 درجه |
| حداکثر گشتاور | 0.77 N-m |
| سر و صدا | کم |
| طول | 75 میلی متر |
| سرعت | بالا |
| وزن | ۶۶ گرم |
| ولتاژ | 6.7 ولت |
| مدل محصول | حداکثر گشتاور (N-m) |
چرخش پیوسته در 25°C ((N-m) |
کل ضربه درجه (درجه) |
حداکثر ولتاژ (V) |
ثابت EMF عقب (V/m/s) |
وزن کویل ((g) | طول (ملی متر) |
عرض (ملی متر) |
ارتفاع (ملی متر) |
| VARS0008-026-00A | 0.08 | 0.05 | 26 | 6.4 | 0.05 | 11.7 | 35 | 39.8 | 36.1 |
| VARS0017-090-00A | 0.17 | 0.1 | 90 | 11.1 | 0.1 | 17.8 | 70 | 41.5 | 39 |
| VARS0022-032-00A | 0.22 | 0.12 | 32 | 15.5 | 0.16 | 21.5 | 60 | 60 | 36 |
| VARS0042-040-00A | 0.42 | 0.38 | 40 | 3.5 | 0.12 | 38 | 82 | 53.6 | 30.3 |
| VARS0077-020-00A | 0.77 | 0.63 | 20 | 6.7 | 0.24 | 66 | 75 | 50 | 30 |
| VARS0084-030-00A | 0.84 | 0.6 | 30 | 6.3 | 0.2 | 50.4 | 75 | 48.9 | 30.6 |
| VARS0120-020-00A | 1.2 | 0.5 | 20 | 8.4 | 0.67 | 65 | 81 | 73.4 | 32 |
| VARS0350-060-00A | 3.5 | 1.6 | 60 | 26.3 | 0.4 | 350 | 169.6 | 169.6 | 63 |
| VARS0706-014-00A | 7.1 | 2.1 | 14 | 52.4 | 1.03 | 225.5 | 115 | 65 | 54.5 |
| VARS4520-030-00A | 45.2 | 19 | 30 | 71.5 | 4.3 | 1350 | ۲۴۰ | 78 |
کاربردها:
موتورهای کویل صدای چرخشی به طور گسترده ای در اسکن نوری ، موقعیت ، تمرکز و کنترل دقیق آینه های پاسخ سریع استفاده می شوند. طراحی ماژولار ، پردازش سفارشی در دسترس است.
1صنعت نیمه هادی: سیم کشی، برش، حفاری، سیستم های حمل و نقل، جوش، رباتیک.
2- کار با دریچه ها در زمینه: انواع دریچه های اندازه گیری، سیستم های آزمایش فشار، شیمی دریچه های پنوماتیک
سیستم تزریق
3صنعت ماشین آلات کوچک: سیستم های تغذیه، میکرو حفاری، چاپ دقیق.
4تکنولوژی هواپیمایی: سیستم کنترل پرواز، سیستم بازخورد خلبان.
