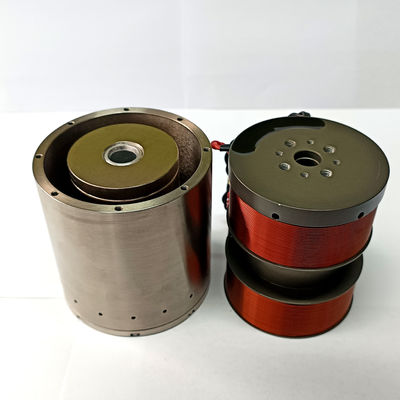

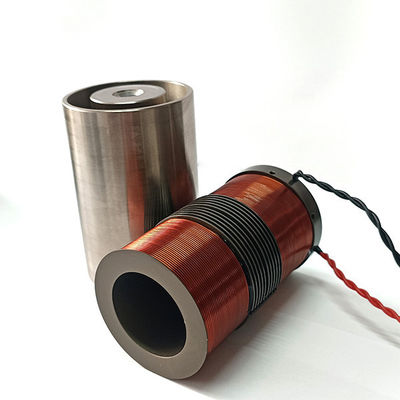

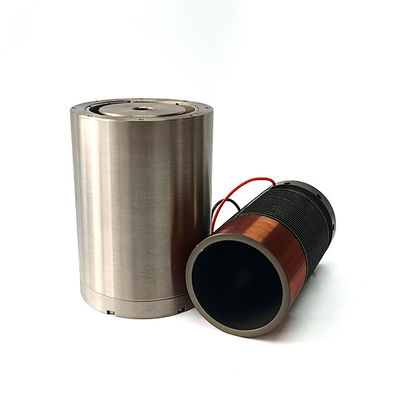

12.7mm Stroke Micro Cylindrical Voice Coil Motor برای بررسی نیمه هادی ها
جزئیات محصول
| گارانتی | 3 ماه - 1 سال | نوع | میکرو موتور |
|---|---|---|---|
| گشتاور | درخواست ها | ساخت و ساز | آهنربای دائمی |
| مدل محصول | VCAR00025-0127-00A | محافظت از ویژگی | کاملا محصور |
| سرعت (RPM) | سرعت بالا | اوج نیروی (N) | 25 |
| حداکثر سفر (میلی متر) | 12.7 | موتور ac (V) | 11.6 |
| روتور وزن (کیلوگرم) | 6.6 | قطر استاتور (mm) | 12.7 |
| نیروی پیوسته (N) | 0.81 | ||
| برجسته کردن | 12.7mm محرک سرپیچی صدا,VCM میکرو سیلندری برای نیمه هادی,محرک سرپیچی صدا با 12.7mm محرک |
||
توضیحات محصول
توضیحات محصول
موتورهای بالینی دارای پاسخ پذیری بالا، شتاب بالا و کویل های کم جرم هستند. آنها هیچ اثر cogging و هیسترسی صفر را نشان نمی دهند. آنها با ساختار ساده مشخص می شوند،وزن کم، پاسخ فرکانس بالا، و عملکرد بدون مشکل.
SUPT MOTION®s VCAR00025-0127-00A یک نیروی اوج دقیق 2.55 N را با یک ضربه کل 12.7 میلی متر ارائه می دهد، که آن را به یک انتخاب ایده آل برای آزمایش سُند های نیمه هادی، موقعیت دقیق ارتفاع،و عملیات انتخاب و قرار دادن قطعات کوچکبا وزن کویل متحرک تنها 6.6g، این امکان را برای گام زدن با سرعت بالا و پاسخ پایدار فراهم می کند، که برای آزمایش های تولید بالا حیاتی است.
این موتور کویل صوتی استوانه ای دارای حداکثر ولتاژ عملیاتی 11.6 ولت است و می تواند به راحتی با کنترل کننده های استاندارد صنعتی ادغام شود. ثابت EMF عقب 0.77 V/m/s کنترل سریع سرعت را تضمین می کندبا قطر استاتور 12.7 میلی متر و طول کل 24 میلی متر، این موتور کویل صوتی می تواند به راحتی در مجتمع های کارت سنجه فشرده یا سرهای آزمایش چند ایستگاه نصب شود.
در کاربردهای آزمایش سنجه نیمه هادی، حفظ یک نیروی تماس پایدار برای جلوگیری از آسیب به پد ها یا سنجه های دقیق بسیار مهم است.VCAR00025-0127-00A دارای یک رابطه خطی نیروی و جریان است، که کنترل نیروی حلقه بسته را بدون پدیده ی لغزش چوبی که معمولاً با سیلندر های پنوماتیک همراه است، امکان پذیر می کند. بر خلاف محرک های پیچ توپ، این موتور هیچ واکنش منفی ندارد.اطمینان از دقت موقعیت گذاری تکراری در سطح میکرومتر.
این موتور کویل صوتی به ویژه در جداسازی ارتعاش فعال برای ابزارهای اندازه گیری دقیق برجسته است، جایی که توانایی پاسخ سریع آن به طور موثر با اختلال های فرکانس پایین مقابله می کند.
مشخصات:
نیروی اوج: 2.55 N
نیروی مستمر @25°C: 0.81 N
کل ضربه: 12.7 میلی متر
حداکثر ولتاژ: 11.6 ولت
ثابت EMF عقب: 0.77 V/m/s
وزن کویل: 6.6 گرم
قطر استاتور: 12.7 میلی متر
طول: 24 میلی متر
پارامترهای فنی:
| مدل محصول | قدرت اوج (ن) |
نیروی مستمر در 25°C ((N) |
کل ضربه (ملی متر) |
حداکثر ولتاژ (V) |
ثابت EMF عقب (V/m/s) |
وزن کویل (g) |
قطر استاتور (ملی متر) | طول (ملی متر) |
| VCAR0001-0064-00A | 0.88 | 0.28 | 6.4 | 6.9 | 0.29 | 3 | 9.5 | 17.7 |
| VCAR0001-0010-00A | 0.73 | 0.42 | 1 | 4.8 | 0.6 | 2.7 | 24 | 11.2 |
| VCAR00025-0127-00A | 2.55 | 0.81 | 12.7 | 11.6 | 0.77 | .6.6 | 12.7 | 24 |
| VCAR0006-0039-00A | 6.2 | 1.9 | 3.9 | 6.6 | 1.12 | 7.9 | 20 | 17.2 |
| VCAR0006-0050-00A | 6.2 | 2.6 | 5 | 15.7 | 3.57 | 8.2 | 25 | 18.2 |
| VCAR0007-0040-00A | 7.2 | 2.4 | 4 | 7.5 | 1.88 | 7 | 14.2 | 23 |
| VCAR0007-0064-00A | 7.8 | 2.5 | 6.4 | 9.9 | 1.5 | 7.2 | 19.1 | 23.8 |
| VCAR0007-0127-00A | 7.1 | 2.3 | 12.7 | 12.8 | 1.6 | 11.4 | 19.1 | 27 |
| VCAR0011-0050-00A | 11.4 | 2.1 | 5 | 11.8 | 3 | 11.2 | 24 | 17.2 |
| VCAR0011-0100-00A | 10.5 | 2.9 | 10 | 43.8 | 3.5 | 20 | 31 | 26.8 |
| VCAR0013-0030-00A | 13 | 3.5 | 3 | 16 | 3.5 | 12 | 25 | 21 |
| VCAR0013-0072-00A | 13 | 4.2 | 7.2 | 26.6 | 5.72 | 16.2 | 26.2 | 24.7 |
| VCAR0014-0250-00A | 14 | 4.5 | 25 | 26.5 | 3.9 | 35 | 25.4 | 44.2 |
| VCAR0015-0062-00A | 15 | 6.5 | 6.2 | 26.2 | 9.75 | 14.8 | 33 | 25.6 |
| VCAR0022-0098-00A | 22 | 6.6 | 9.8 | 24.7 | 5.8 | 20 | 34.1 | 35 |
| VCAR0022-0448-00A | 22 | 11.4 | 44.8 | 14.3 | 4 | 52 | 48 | 75.7 |
| VCAR0025-0630-00A | 25.3 | 8 | 63 | 50.6 | 5 | 68 | 31.8 | 83.1 |
| VCAR0030-0150-00A | 29.4 | 4.73 | 15 | 40.5 | 7.4 | 27 | 30 | 31 |
| VCAR0032-0050-00A | 32 | 8.9 | 5 | 29.3 | 7.1 | 48 | 40 | 41.7 |
| VCAR0033-0099-00A | 33 | 8 | 9.9 | 24.3 | 5.87 | 23.5 | 36 | 26.7 |
| VCAR0033-0224-00A | 33 | 13.5 | 22.4 | 26.7 | 6.8 | 69 | 58 | 72 |
| VCAR0035-0090-00A | 35 | 11 | 9 | 26.4 | 9 | 33 | 25.4 | 44.3 |
| VCAR0035-0105-00A | 35 | 15.6 | 10.5 | 11.9 | 5 | 91 | 50 | 67 |
| VCAR0044-0040-00A | 44 | 16.3 | 4 | 18.3 | 8.9 | 46.5 | 53 | 21.2 |
| VCAR0044-0059-00A | 44.1 | 17.7 | 5.9 | 14.3 | 8 | 43 | 46 | 22 |
| VCAR0044-0075-00A | 44 | 13.7 | 7.5 | 16.8 | 7.6 | 38.6 | 31.1 | 35.9 |
| VCAR0044-0249-00A | 44 | 11.7 | 24.9 | 44.9 | 8.88 | 65.9 | 38.1 | 51.3 |
| VCAR0070-0149-00A | 70 | 27.3 | 14.9 | 26.9 | 17.7 | 79 | 43 | 53.7 |
| VCAR0075-0200-00A | 75 | 30 | 20 | 26.2 | 15.2 | 65 | 70 | 38.7 |
| VCAR0080-0129-00A | 80 | 35 | 12.9 | 27.7 | 18 | 149 | 49 | 53.8 |
| VCAR0087-0062-00A | 87 | 21.67 | 6.2 | 34.5 | 12.7 | 45.2 | 43.1 | 34.9 |
| VCAR0087-0563-00A | 87 | 17.5 | 56.3 | 63.4 | 8.1 | 177 | 72 | 110 |
| VCAR0105-0164-00A | 105 | 35.4 | 16.1 | 20.1 | 11.5 | 150 | 60.4 | 40.4 |
| VCAR0110-0380-00A | 110 | 37.4 | 38 | 23.2 | 9 | 150 | 60.4 | 60.4 |
| VCAR0113-0089-00A | 113 | 35 | 8.9 | 31 | 17.5 | 125 | 73 | 27.5 |
| VCAR0115-0065-00A | 115 | 30.1 | 6.5 | 35 | 17.3 | 52 | 40 | 58 |
| VCAR0130-0310-00A | 130 | 40 | 31 | 30.4 | 20.5 | 280 | 75.6 | 56.5 |
| VCAR0140-0150-00A | 140 | 42.2 | 15 | 33.4 | 26.6 | 80 | 53 | 53.7 |
| VCAR0210-0254-00A | 210 | 66.2 | 25.4 | 56.6 | 28 | 230 | 43.7 | 111.8 |
| VCAR0262-0112-00A | 262 | 111 | 11.2 | 35.1 | 41 | 285 | 71 | 64 |
| VCAR0262-0249-00A | 262 | 112 | 24.9 | 28.2 | 26 | 785 | 66 | 109.1 |
| VCAR0294-0498-00A | 294 | 56.8 | 49.8 | 114 | 24.5 | 685 | 93 | 136.9 |
| VCAR0436-0187-00A | 436 | 147.6 | 18.7 | 40.7 | 40.7 | 648 | 80.4 | 91 |
| VCAR0436-0250-00A | 436 | 167 | 25 | 31.6 | 37.2 | 775 | 78.4 | 110 |
| VCAR0436-0373-00A | 436 | 142.6 | 37.3 | 38 | 29.8 | 1050 | 76 | 163 |
| VCAR0980-0249-00A | 980 | 605 | 24.9 | 41.5 | 104 | 1426 | 126 | 134.5 |
| VCAR1351-0310-00A | 1351 | 376.8 | 31 | 73.5 | 68 | 1071 | 110 | 143.7 |
کاربردها:
1. محور Z- محور Wafer prober
2موقعیت دقیق ارتفاع
3. قسمت کوچولو انتخاب و قرار دادن
4خنک کننده ارتعاش فعال
5کنترل نیروی تماس تست
خدمات ما
شاخص های فنی و مشخصات می تواند سفارشی شود
خدمات پس از فروش رضایت بخش
بسته بندی و حمل
اطلاعات شرکت
گواهینامه
سوالات عمومی
موتور چرخش الکتریکی:
1سفر: سفر واقعی، برای محاسبه کل سفر استفاده می شود.ازارزش نیروی.
2جهت حرکت: نصب افقی یا عمودیصفر درجه
3. نيروي بار:cدر جهت معکوسنیرویدرموتور، مانند فواره ها و غیره
4وزن بار: کل بخش کیفیت حرکت، از جمله اسلایدر کیفیت
5نوع حرکت: 1.حرکت نقطه به نقطه;2.متقابل بودن قاعده (به عنوان مثال اسکن).
6منحنی سرعت: 1.یک منحنی سرعت تراپیز;2.منحنی سرعت مثلث3.منحنی سرعت سینوس.
