موتور سیم پیچ صدای استوانه ای بسیار بلند 56.3 میلی متری با سرعت بالا برای اپتیک های اسکن بزرگ
جزئیات محصول
| گارانتی | 3 ماه - 1 سال | نوع | موتور استوانه ای |
|---|---|---|---|
| گشتاور | درخواست ها | ساخت و ساز | آهنربای دائمی |
| مدل محصول | VCAR0087-0563-00A | محافظت از ویژگی | کاملا محصور |
| سرعت (RPM) | سرعت بالا | اوج نیروی (N) | 87 |
| حداکثر سفر (میلی متر) | 56.3 | موتور ac (V) | 63.4 |
| روتور وزن (کیلوگرم) | 177 | قطر استاتور (mm) | 72 |
| نیروی پیوسته (N) | 17.5 | ||
| برجسته کردن | موتور سیم پیچ صوتی 56.3 میلی متری,VCM استوانه ای با سرعت بالا,موتور سیم پیچ صوتی اپتیک با اسکن بزرگ |
||
توضیحات محصول
توضیحات محصول

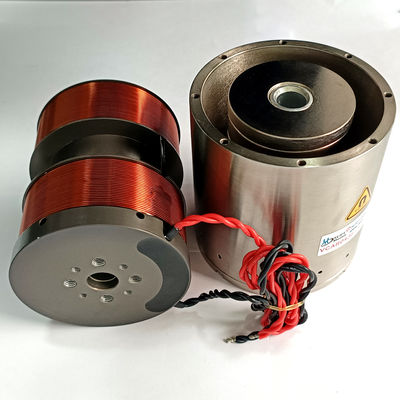

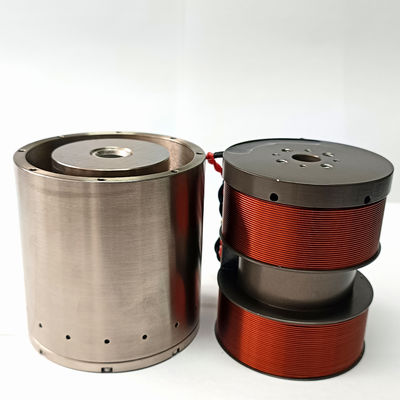

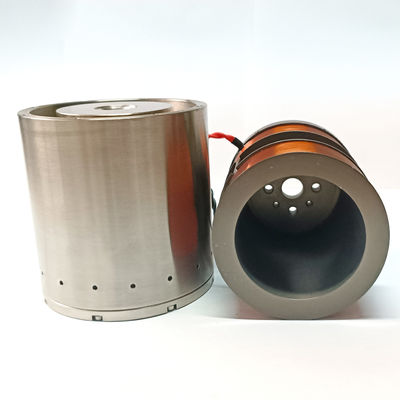

SUPT MOTION VCAR0087-0563-00A یک موتور کویل صوتی استوانه ای فوق العاده بلند با فشار حداکثر 87 نیوتن و کل کورس 56.3 میلی متر است. این موتور سیم پیچ صوتی به طور خاص برای سیستم های نوری با اسکن بزرگ، موقعیت یابی دقیق در زمان طولانی و تجهیزات اندازه گیری که نیاز به حرکت خطی در فواصل طولانی بدون انتقال مکانیکی دارند، طراحی شده است.
این موتور سیم پیچ صدا نیروی رانش پیوسته 17.5 نیوتن را در 25 درجه سانتی گراد ارائه می دهد که نیازهای اسکن پایدار را برآورده می کند. با ثابت Back-EMF 8.1 V/m/s، بازخورد سرعت متوسطی را ارائه می دهد. سیم پیچ متحرک 177 گرم وزن دارد و موتور با حداکثر ولتاژ 63.4 ولت کار می کند. با ابعاد کلی قطر استاتور 72 میلی متر و طول 110 میلی متر، برای ادغام در مراحل نوری بزرگ یا سکوهای اسکن مناسب است.
حرکت خطی طولانی، صاف و دقیق در خطوط تأخیر نوری برای طیفسنجهای مادون قرمز تبدیل فوریه (FTIR) یا تصویربرداری تراهرتز حیاتی است. این موتور سیم پیچ صوتی دارای طراحی بدون چرخ دنده با درایو مستقیم است که تضمین می کند هیچ گونه مصنوعات اسکن به دلیل واکنش مکانیکی یا اصطکاک وارد نمی شود. کورس 56.3 میلی متری تغییرات قابل توجهی را در طول مسیر نوری امکان پذیر می کند.
این موتور سیم پیچ صدای استوانه ای برای برنامه های اسکن سه بعدی یا دستگاه اندازه گیری مختصات (CMM) در مقیاس بزرگ نیز مناسب است، جایی که پروب ها باید مسافت های طولانی را طی کنند و دقت را حفظ کنند. در مقایسه با بالاسکروها یا درایوهای تسمه، موتورهای سیمپیچ صدا سایش و واکنش را از بین میبرند و در نتیجه پایداری کالیبراسیون طولانیمدت را بهبود میبخشند.
مشخصات:
اوج نیرو: 87 نیوتن
نیروی پیوسته @25℃: 17.5 نیوتن
کل ضربه: 56.3 میلی متر
حداکثر ولتاژ: 63.4 ولت
ثابت EMF پشت: 8.1 V/m/s
وزن کویل: 177 گرم
قطر استاتور: 72 میلی متر
طول: 110 میلی متر
پارامترهای فنی:
| مدل محصول | اوج نیروی (N) |
نیروی پیوسته در 25 درجه سانتیگراد (N) |
کل سکته مغزی (میلی متر) |
حداکثر ولتاژ (V) |
پشت ثابت EMF (V/m/s) |
وزن سیم پیچ (g) |
قطر استاتور (میلی متر) | طول (میلی متر) |
| VCAR0001-0064-00A | 0.88 | 0.28 | 6.4 | 6.9 | 0.29 | 3 | 9.5 | 17.7 |
| VCAR0001-0010-00A | 0.73 | 0.42 | 1 | 4.8 | 0.6 | 2.7 | 24 | 11.2 |
| VCAR00025-0127-00A | 2.55 | 0.81 | 12.7 | 11.6 | 0.77 | .6.6 | 12.7 | 24 |
| VCAR0006-0039-00A | 6.2 | 1.9 | 3.9 | 6.6 | 1.12 | 7.9 | 20 | 17.2 |
| VCAR0006-0050-00A | 6.2 | 2.6 | 5 | 15.7 | 3.57 | 8.2 | 25 | 18.2 |
| VCAR0007-0040-00A | 7.2 | 2.4 | 4 | 7.5 | 1.88 | 7 | 14.2 | 23 |
| VCAR0007-0064-00A | 7.8 | 2.5 | 6.4 | 9.9 | 1.5 | 7.2 | 19.1 | 23.8 |
| VCAR0007-0127-00A | 7.1 | 2.3 | 12.7 | 12.8 | 1.6 | 11.4 | 19.1 | 27 |
| VCAR0011-0050-00A | 11.4 | 2.1 | 5 | 11.8 | 3 | 11.2 | 24 | 17.2 |
| VCAR0011-0100-00A | 10.5 | 2.9 | 10 | 43.8 | 3.5 | 20 | 31 | 26.8 |
| VCAR0013-0030-00A | 13 | 3.5 | 3 | 16 | 3.5 | 12 | 25 | 21 |
| VCAR0013-0072-00A | 13 | 4.2 | 7.2 | 26.6 | 5.72 | 16.2 | 26.2 | 24.7 |
| VCAR0014-0250-00A | 14 | 4.5 | 25 | 26.5 | 3.9 | 35 | 25.4 | 44.2 |
| VCAR0015-0062-00A | 15 | 6.5 | 6.2 | 26.2 | 9.75 | 14.8 | 33 | 25.6 |
| VCAR0022-0098-00A | 22 | 6.6 | 9.8 | 24.7 | 5.8 | 20 | 34.1 | 35 |
| VCAR0022-0448-00A | 22 | 11.4 | 44.8 | 14.3 | 4 | 52 | 48 | 75.7 |
| VCAR0025-0630-00A | 25.3 | 8 | 63 | 50.6 | 5 | 68 | 31.8 | 83.1 |
| VCAR0030-0150-00A | 29.4 | 4.73 | 15 | 40.5 | 7.4 | 27 | 30 | 31 |
| VCAR0032-0050-00A | 32 | 8.9 | 5 | 29.3 | 7.1 | 48 | 40 | 41.7 |
| VCAR0033-0099-00A | 33 | 8 | 9.9 | 24.3 | 5.87 | 23.5 | 36 | 26.7 |
| VCAR0033-0224-00A | 33 | 13.5 | 22.4 | 26.7 | 6.8 | 69 | 58 | 72 |
| VCAR0035-0090-00A | 35 | 11 | 9 | 26.4 | 9 | 33 | 25.4 | 44.3 |
| VCAR0035-0105-00A | 35 | 15.6 | 10.5 | 11.9 | 5 | 91 | 50 | 67 |
| VCAR0044-0040-00A | 44 | 16.3 | 4 | 18.3 | 8.9 | 46.5 | 53 | 21.2 |
| VCAR0044-0059-00A | 44.1 | 17.7 | 5.9 | 14.3 | 8 | 43 | 46 | 22 |
| VCAR0044-0075-00A | 44 | 13.7 | 7.5 | 16.8 | 7.6 | 38.6 | 31.1 | 35.9 |
| VCAR0044-0249-00A | 44 | 11.7 | 24.9 | 44.9 | 8.88 | 65.9 | 38.1 | 51.3 |
| VCAR0070-0149-00A | 70 | 27.3 | 14.9 | 26.9 | 17.7 | 79 | 43 | 53.7 |
| VCAR0075-0200-00A | 75 | 30 | 20 | 26.2 | 15.2 | 65 | 70 | 38.7 |
| VCAR0080-0129-00A | 80 | 35 | 12.9 | 27.7 | 18 | 149 | 49 | 53.8 |
| VCAR0087-0062-00A | 87 | 21.67 | 6.2 | 34.5 | 12.7 | 45.2 | 43.1 | 34.9 |
| VCAR0087-0563-00A | 87 | 17.5 | 56.3 | 63.4 | 8.1 | 177 | 72 | 110 |
| VCAR0105-0164-00A | 105 | 35.4 | 16.1 | 20.1 | 11.5 | 150 | 60.4 | 40.4 |
| VCAR0110-0380-00A | 110 | 37.4 | 38 | 23.2 | 9 | 150 | 60.4 | 60.4 |
| VCAR0113-0089-00A | 113 | 35 | 8.9 | 31 | 17.5 | 125 | 73 | 27.5 |
| VCAR0115-0065-00A | 115 | 30.1 | 6.5 | 35 | 17.3 | 52 | 40 | 58 |
| VCAR0130-0310-00A | 130 | 40 | 31 | 30.4 | 20.5 | 280 | 75.6 | 56.5 |
| VCAR0140-0150-00A | 140 | 42.2 | 15 | 33.4 | 26.6 | 80 | 53 | 53.7 |
| VCAR0210-0254-00A | 210 | 66.2 | 25.4 | 56.6 | 28 | 230 | 43.7 | 111.8 |
| VCAR0262-0112-00A | 262 | 111 | 11.2 | 35.1 | 41 | 285 | 71 | 64 |
| VCAR0262-0249-00A | 262 | 112 | 24.9 | 28.2 | 26 | 785 | 66 | 109.1 |
| VCAR0294-0498-00A | 294 | 56.8 | 49.8 | 114 | 24.5 | 685 | 93 | 136.9 |
| VCAR0436-0187-00A | 436 | 147.6 | 18.7 | 40.7 | 40.7 | 648 | 80.4 | 91 |
| VCAR0436-0250-00A | 436 | 167 | 25 | 31.6 | 37.2 | 775 | 78.4 | 110 |
| VCAR0436-0373-00A | 436 | 142.6 | 37.3 | 38 | 29.8 | 1050 | 76 | 163 |
| VCAR0980-0249-00A | 980 | 605 | 24.9 | 41.5 | 104 | 1426 | 126 | 134.5 |
| VCAR1351-0310-00A | 1351 | 376.8 | 31 | 73.5 | 68 | 1071 | 110 | 143.7 |
برنامه های کاربردی:
1. اسکن طیف سنج FTIR
2. خطوط تاخیر نوری تراهرتز
3. اسکن سه بعدی با فرمت بزرگ
4. دستگاه های اندازه گیری مختصات (CMM)
5. موقعیت یابی دقیق در سفر طولانی
