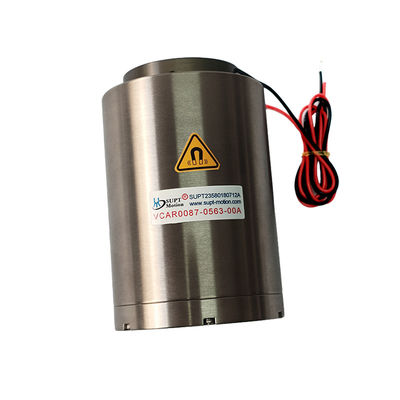

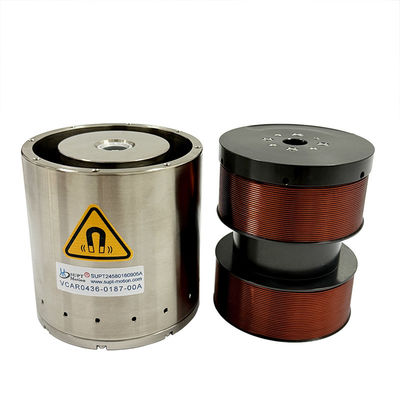

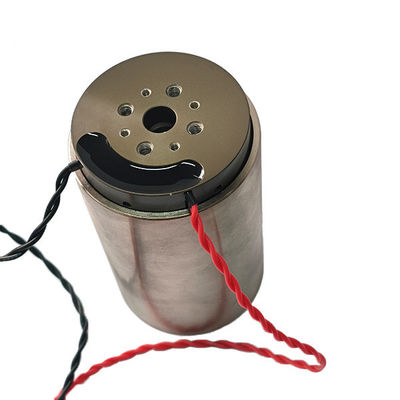

موتور کویل صوتی خطی استوانه ای بزرگ 980N که برای راندن تجهیزات صنعتی بزرگ طراحی شده است

محل منبع	جیانگ سو، چین
نام تجاری	SUPT
گواهی	ISO9001-2000,CE
شماره مدل	VCAR0980-0249-00A
مقدار حداقل تعداد سفارش	≥1
قیمت	$210.00/pieces
جزئیات بسته بندی	بسته بندی کارتن و غیره
زمان تحویل	تحویل عمومی 5-7 روزه، سریع 3-5 روزه، عمده قابل مذاکره است
شرایط پرداخت	T/T
قابلیت ارائه	قابل مذاکره

جزئیات محصول

گارانتی	3 ماه - 1 سال	نوع	موتور استوانه ای
گشتاور	درخواست ها	ساخت و ساز	آهنربای دائمی
مدل محصول	VCAR0980-0249-00A	محافظت از ویژگی	کاملا محصور
سرعت (RPM)	سرعت بالا	اوج نیروی (N)	980
حداکثر سفر (میلی متر)	24.9	موتور ac (V)	41.5
روتور وزن (کیلوگرم)	1426	قطر استاتور (mm)	126
نیروی پیوسته (N)	605
برجسته کردن	980N موتور بزرگ سرامیکی , موتور بزرگ سرامیکی صنعتی با قدرت بالا , VCM خطی برای تجهیزات بزرگ

پیام بگذارید

توضیحات محصول

موتور SUPT MOTION VCAR0980-0249-00A در حال حاضر یکی از موتورهای سرکه ای خطی با بالاترین فشار در صنعت است.آن را به طور خاص برای هوافضا و تجهیزات صنعتی بزرگ برنامه های کاربردی درایو توسعه داده شده است، با یک فشار اوج 980N، یک فشار مداوم 605N، و یک محرک کل 24.9mm، یک قطر بدن 126mm، طول 134.5mm، و وزن کویل متحرک 1426g.می تواند به طور مستقیم در مکانیسم های مونتاژ قطعات هوافضا ادغام شودماشین آلات صنعتی بزرگ و موقعیت تجهیزات سنگین، که امکان حرکت دقیق و پایدار و موقعیت قطعات فوق سنگین را فراهم می کند،و مطابق با الزامات عملیاتی سختگیرانه کاربردهای پیشرفته صنعتی و هوافضا.
این موتور کویل صوتی دارای یک پوشش آلیاژ تیتانیوم با قدرت بالا و یک ساختار پیچ و تاب فوق العاده با قدرت بالا با مقاومت ضربه تا 10،000 N / m2 است. It can withstand heavy loads and instantaneous impact forces encountered during the assembly of aerospace components and the operation of large industrial equipment without deformation or performance degradation، با توجه به استانداردهای بالای قابلیت اطمینان و دقت محصولات هوافضا.
از نظر ساختاری ، موتور کویل صدا دارای یک طراحی مهر و موم یکپارچه با درجه بندی محافظت عالی است ، که به آن امکان می دهد در محیط های صنعتی در برابر گرد و غبار ، روغن و خوردگی مایعات خنک کننده مقاومت کند.اجزای داخلی آن در برابر فرسایش و خوردگی مقاوم هستند، تضمین عمر طولانی و به طور قابل توجهی کاهش هزینه های نگهداری و زمان توقف برای تجهیزات صنعتی بزرگ. با رابط های نصب استاندارد،می تواند به طور مستقیم اجزای هیدرولیک و سرو در تجهیزات بزرگ سنتی را جایگزین کند.
VCAR0980-0249-00A در مقایسه با راه حل های محرک فوق العاده سنگین سنتی ، دارای واکنش صفر ، هیستریز پایین ، پاسخ سریع ، دقت بالا و قابلیت اطمینان قوی است.می تواند به طور قابل توجهی دقت و کارایی مونتاژ قطعات هوافضا و عملکرد تجهیزات صنعتی در مقیاس بزرگ را بهبود بخشداین به طور گسترده ای قابل استفاده برای سناریوهای مانند تجهیزات مونتاژ قطعات هوافضا، درایوهای ابزار ماشین آلات صنعتی بزرگ، سیستم های موقعیت مکانی تجهیزات سنگین، درایوهای تجهیزات دریایی،و مقررات تجهیزات انرژی در مقیاس بزرگاین سیستم راه حل های محرک دقیق بسیار قابل اعتماد و فوق العاده سنگین را برای بخش های صنعتی و هوافضا ارائه می دهد.

مشخصات:

نیروی اوج: 980 N

نیروی مستمر @25°C: 605 N

کل ضربه: 24.9 میلی متر

حداکثر ولتاژ: 41.5 ولت

ثابت EMF عقب: 104 V/m/s

وزن کویل: 1426 گرم

قطر استاتور: 126 mm

طول: 134.5 میلی متر

پارامترهای فنی:

مدل محصول	قدرت اوج (ن)	نیروی مستمر در 25°C ((N)	کل ضربه (ملی متر)	حداکثر ولتاژ (V)	ثابت EMF عقب (V/m/s)	وزن کویل (g)	قطر استاتور (ملی متر)	طول (ملی متر)
VCAR0001-0064-00A	0.88	0.28	6.4	6.9	0.29	3	9.5	17.7
VCAR0001-0010-00A	0.73	0.42	1	4.8	0.6	2.7	24	11.2
VCAR00025-0127-00A	2.55	0.81	12.7	11.6	0.77	.6.6	12.7	24
VCAR0006-0039-00A	6.2	1.9	3.9	6.6	1.12	7.9	20	17.2
VCAR0006-0050-00A	6.2	2.6	5	15.7	3.57	8.2	25	18.2
VCAR0007-0040-00A	7.2	2.4	4	7.5	1.88	7	14.2	23
VCAR0007-0064-00A	7.8	2.5	6.4	9.9	1.5	7.2	19.1	23.8
VCAR0007-0127-00A	7.1	2.3	12.7	12.8	1.6	11.4	19.1	27
VCAR0011-0050-00A	11.4	2.1	5	11.8	3	11.2	24	17.2
VCAR0011-0100-00A	10.5	2.9	10	43.8	3.5	20	31	26.8
VCAR0013-0030-00A	13	3.5	3	16	3.5	12	25	21
VCAR0013-0072-00A	13	4.2	7.2	26.6	5.72	16.2	26.2	24.7
VCAR0014-0250-00A	14	4.5	25	26.5	3.9	35	25.4	44.2
VCAR0015-0062-00A	15	6.5	6.2	26.2	9.75	14.8	33	25.6
VCAR0022-0098-00A	22	6.6	9.8	24.7	5.8	20	34.1	35
VCAR0022-0448-00A	22	11.4	44.8	14.3	4	52	48	75.7
VCAR0025-0630-00A	25.3	8	63	50.6	5	68	31.8	83.1
VCAR0030-0150-00A	29.4	4.73	15	40.5	7.4	27	30	31
VCAR0032-0050-00A	32	8.9	5	29.3	7.1	48	40	41.7
VCAR0033-0099-00A	33	8	9.9	24.3	5.87	23.5	36	26.7
VCAR0033-0224-00A	33	13.5	22.4	26.7	6.8	69	58	72
VCAR0035-0090-00A	35	11	9	26.4	9	33	25.4	44.3
VCAR0035-0105-00A	35	15.6	10.5	11.9	5	91	50	67
VCAR0044-0040-00A	44	16.3	4	18.3	8.9	46.5	53	21.2
VCAR0044-0059-00A	44.1	17.7	5.9	14.3	8	43	46	22
VCAR0044-0075-00A	44	13.7	7.5	16.8	7.6	38.6	31.1	35.9
VCAR0044-0249-00A	44	11.7	24.9	44.9	8.88	65.9	38.1	51.3
VCAR0070-0149-00A	70	27.3	14.9	26.9	17.7	79	43	53.7
VCAR0075-0200-00A	75	30	20	26.2	15.2	65	70	38.7
VCAR0080-0129-00A	80	35	12.9	27.7	18	149	49	53.8
VCAR0087-0062-00A	87	21.67	6.2	34.5	12.7	45.2	43.1	34.9
VCAR0087-0563-00A	87	17.5	56.3	63.4	8.1	177	72	110
VCAR0105-0164-00A	105	35.4	16.1	20.1	11.5	150	60.4	40.4
VCAR0110-0380-00A	110	37.4	38	23.2	9	150	60.4	60.4
VCAR0113-0089-00A	113	35	8.9	31	17.5	125	73	27.5
VCAR0115-0065-00A	115	30.1	6.5	35	17.3	52	40	58
VCAR0130-0310-00A	130	40	31	30.4	20.5	280	75.6	56.5
VCAR0140-0150-00A	140	42.2	15	33.4	26.6	80	53	53.7
VCAR0210-0254-00A	210	66.2	25.4	56.6	28	230	43.7	111.8
VCAR0262-0112-00A	262	111	11.2	35.1	41	285	71	64
VCAR0262-0249-00A	262	112	24.9	28.2	26	785	66	109.1
VCAR0294-0498-00A	294	56.8	49.8	114	24.5	685	93	136.9
VCAR0436-0187-00A	436	147.6	18.7	40.7	40.7	648	80.4	91
VCAR0436-0250-00A	436	167	25	31.6	37.2	775	78.4	110
VCAR0436-0373-00A	436	142.6	37.3	38	29.8	1050	76	163
VCAR0980-0249-00A	980	605	24.9	41.5	104	1426	126	134.5
VCAR1351-0310-00A	1351	376.8	31	73.5	68	1071	110	143.7

کاربردها:

1تجهیزات مونتاژ قطعات هوافضا

2. واحدهای محرک برای ماشین آلات صنعتی بزرگ

3. سیستم های موقعیت مکانی برای تجهیزات سنگین

4مکانیسم های راننده برای تجهیزات دریایی

5سیستم های کنترل برای تجهیزات بزرگ انرژی

6. و درایو های مشترک برای ربات های فوق العاده سنگین
