موتور کویل صوتی درایو مستقیم بدون لقی VCAR0035 نیروی اوج 35 نیوتن

VCAR0035-0105-00A یک موتور سیم پیچ صدای استوانه ای با کارایی بالا است که به طور خاص برای کاربردهایی طراحی شده است که به عکس العمل صفر، دقت درایو مستقیم و پاسخ دینامیکی سریع نیاز دارند. به عنوان بخشی از سری SUPT MOTION VCAR0035، این موتور سیم پیچ صوتی حداکثر نیروی رانش 35 نیوتن را در یک فرم فشرده ارائه می دهد که آن را به یک انتخاب عالی برای سیستم های موقعیت یابی دقیق، تجهیزات ساخت نیمه هادی، پلت فرم های تراز نوری و اتوماسیون دستگاه های پزشکی تبدیل می کند. برخلاف مکانیزم‌های تبدیل چرخشی به خطی سنتی، که واکنش و اصطکاک مکانیکی ایجاد می‌کنند، این موتور سیم‌پیچ صوتی با درایو مستقیم حرکت خطی را با اعمال نیروی الکترومغناطیسی مستقیم به مجموعه سیم‌پیچ متحرک ایجاد می‌کند و اجزای انتقال میانی را کاملاً حذف می‌کند. سیستم حرکتی حاصل ذاتاً دارای عکس العمل صفر، قابلیت تکرار موقعیت یابی زیر میکرون است و نیازی به تعمیر و نگهداری در میلیون ها چرخه ندارد. VCAR0035-0105-00A دارای رانش مداوم 15.6 نیوتن در دمای محیط 25 درجه سانتیگراد و کل حرکت 10.5 میلی متر است که تعادل ایده آلی از خروجی رانش، محدوده ضربه و طراحی فشرده را برای کاربردهای با دقت بالا با فضای محدود فراهم می کند.

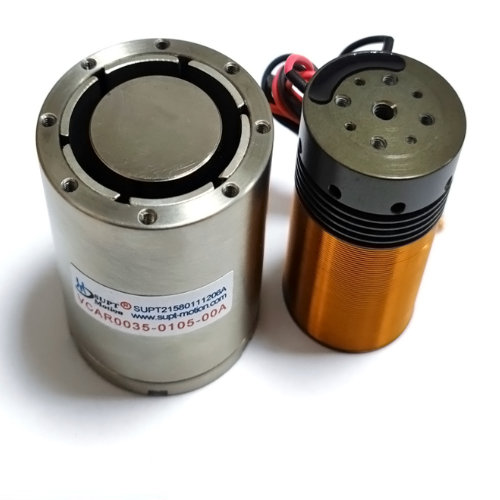

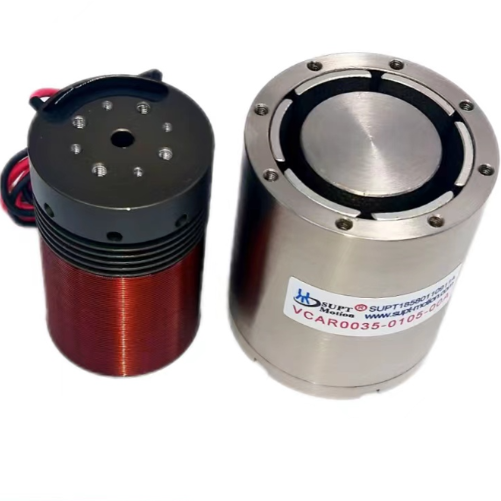

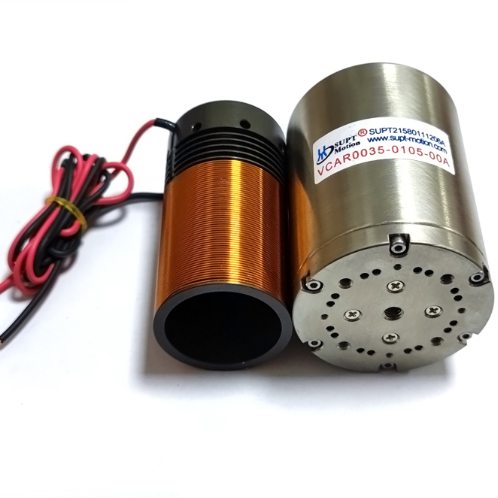

این طراحی موتور سیم پیچ صدای استوانه ای دارای یک مجموعه استاتور آهنربای دائمی و یک سیم پیچ صوتی سبک وزن است که با هم کار می کنند تا نیروی رانش خطی متناسب با جریان اعمال شده ایجاد کنند و در عین حال خطی بودن عالی را در کل محدوده ضربه حفظ می کنند. این رابطه خطی بین رانش و جریان، ادغام کنترل سروو را ساده می کند و حرکت صاف و بدون دندانه را در محدوده سرعتی از زیر میکرومتر در ثانیه تا بیش از 100 میلی متر بر ثانیه امکان پذیر می کند. VCAR0035-0105-00A توسط ولتاژ DC با حداکثر ولتاژ نامی 11.9 ولت تغذیه می شود که سازگاری انعطاف پذیری را با طیف گسترده ای از درایوهای سروو و کنترل کننده های حرکتی ارائه می دهد. سیم پیچ متحرک آن تنها 91 گرم وزن دارد که به قابلیت های شتاب عالی موتور و عملکرد حرکت رفت و برگشتی با فرکانس بالا کمک می کند. با ثابت Back-EMF 5 V/m/s، این موتور ویژگی‌های بازخورد سرعت عالی را برای سیستم‌های کنترل حلقه بسته فراهم می‌کند و تنظیم دقیق سرعت و حفظ موقعیت را بدون نیاز به سنسورهای کمکی در پیکربندی‌های مختلف ممکن می‌سازد.

• درایو مستقیم بدون عکس العمل:معماری درایو مستقیم الکترومغناطیسی اجزای انتقال مکانیکی مانند پیچ‌های سربی، تسمه‌ها و گیربکس‌ها را حذف می‌کند و به حرکت برگشتی ذاتاً صفر بدون رابط‌های مستعد سایش دست می‌یابد. این طراحی دقت موقعیت یابی ثابت را در طول عمر سرویس بدون تنظیم دوره ای یا کالیبراسیون مجدد تضمین می کند.
• خروجی اوج نیروی 35N:VCAR0035-0105-00A با توانایی ارائه 35 نیوتن نیروی اوج، پروفیل های شتاب و حرکات نقطه به نقطه با سرعت بالا را کنترل می کند و کنترل مسیر دقیق را حفظ می کند. امتیاز نیروی پیوسته 15.6N از عملکرد پایدار در کاربردهای نگه داشتن و فشار دادن پشتیبانی می کند.
• موقعیت یابی با دقت بالا:این موتور سیم پیچ صوتی با وضوح موقعیت یابی در سطح زیر میکرون که از طریق رمزگذارهای با وضوح بالا و تنظیم سروو پیشرفته قابل دستیابی است، الزامات دقیق اتصال قالب نیمه هادی، تراز فیبر نوری و سیستم های پخش میکرو را برآورده می کند که در آن دقت در سطح میکرون به طور مستقیم بر عملکرد فرآیند و کیفیت محصول تأثیر می گذارد.
• واکنش پویا سریع:مجموعه سیم پیچ متحرک سبک وزن با وزن تنها 91 گرم زمان پاسخ مکانیکی زیر 5 میلی ثانیه را امکان پذیر می کند، و این VCM را برای اسکن با فرکانس بالا، تولید ارتعاش، و برنامه های ته نشینی سریع که در آن توان عملیاتی و کاهش زمان چرخه معیارهای عملکرد حیاتی هستند، مناسب می سازد.
• ضریب فرم استوانه ای فشرده:با قطر استاتور 50 میلی‌متر و طول کلی 67 میلی‌متر، VCAR0035-0105-00A به راحتی در طرح‌های ماشین‌های دارای فضای محدود ادغام می‌شود و به چندین محور اجازه می‌دهد تا در نزدیکی برای پلتفرم‌های حرکتی با درجه آزادی و ابزار دقیق فشرده بسته‌بندی شوند.
• حرکت صاف و بدون گیرکردن:بر خلاف موتورهای خطی هسته آهنی که به دلیل تأثیرات شکاف، نیروهای گیره را از خود نشان می دهند، طراحی سیم پیچ متحرک بدون آهن این موتور سیم پیچ صدای استوانه ای، حرکتی کاملاً صاف با نیروی بازدارنده صفر ایجاد می کند و امکان کنترل سرعت فوق العاده دقیق را در سرعت های بسیار کم و بدون دود شدن سروو فراهم می کند.
• طول عمر عملیاتی طولانی:اصل تولید نیروی الکترومغناطیسی غیر تماسی به این معنی است که هیچ برس، کموتاتور یا اجزای سایش مکانیکی در خود موتور وجود ندارد، که عمر مفیدی را ارائه می‌کند که معمولاً از صدها میلیون سیکل فراتر می‌رود.

موتور سیم پیچ صدای استوانه ای سری VCAR0035 در طیف متنوعی از صنایع به کار گرفته می شود که در آن ها حرکت مستقیم درایو عکس برگشتی صفر و موقعیت یابی با دقت بالا الزامات اساسی هستند. در تولید نیمه هادی، این موتورهای سیم پیچ صوتی، مراحل کاوش ویفر، سرهای پیوند قالب و محرک های محور Z را هدایت می کنند، جایی که دقت قرارگیری در سطح میکرون به طور مستقیم بر عملکرد و قابلیت اطمینان بسته بندی تراشه تأثیر می گذارد. مشخصه عکس برگشتی صفر، کنترل ثابت نیروی تاچ داون را در طول عملیات اتصال ظریف تضمین می کند و از آسیب به بسترهای نیمه هادی حساس جلوگیری می کند.

در صنعت نوری و فوتونیک، VCAR0035-0105-00A به عنوان یک محرک متمرکز و تراز برای سیستم های پردازش لیزری، ایستگاه های تراز فیبر نوری، و مکانیسم های موقعیت یابی لنز در تجهیزات تصویربرداری با وضوح بالا عمل می کند. مشخصه حرکت بدون دندانه نرم، اسکن مداوم را بدون ایجاد مصنوعات تصویری امکان پذیر می کند، در حالی که نسبت نیرو به وزن بالا از پاسخ فوکوس خودکار سریع در محیط های تصویربرداری پویا پشتیبانی می کند. سازندگان دستگاه‌های پزشکی این موتور سیم‌پیچ صوتی را در سیستم‌های کنترل خودکار مایعات، محرک‌های میکرو پمپ و پایانه‌های روبات جراحی ادغام می‌کنند، جایی که کنترل دقیق نیرو و عملکرد سازگار با عقیم‌سازی برای ایمنی بیمار و دقت رویه ضروری است.

کاربردهای اتوماسیون صنعتی شامل ماژول‌های انتخاب و جابجایی با سرعت بالا برای مونتاژ قطعات الکترونیکی، سیستم‌های توزیع دقیق برای کاربرد چسب و خمیر لحیم کاری، و پلت‌فرم‌های ماشین‌کاری با کمک لرزش است که در آن نوسانات فرکانس بالا کنترل‌شده کیفیت پرداخت سطح و عمر ابزار را بهبود می‌بخشد. VCAR0035-0105-00A همچنین در تجهیزات آزمایش هوافضا کاربرد دارد، جایی که قابلیت اطمینان آن تحت چرخه دما و قرار گرفتن در معرض ارتعاش از طریق آزمایش صلاحیت دقیق تأیید شده است. آزمایشگاه‌های دانشگاهی و تحقیقاتی از این موتور سیم پیچ صوتی در تنظیمات ابزار دقیق از جمله میکروسکوپ‌های پروب اسکن، دستگاه تست مواد و پلت‌فرم‌های توسعه بازخورد لمسی استفاده می‌کنند و از رابطه خطی نیرو-جریان و ادغام مستقیم آن با کنترل‌کننده‌های سروو آزمایشگاهی استاندارد بهره می‌برند.

هر موتور سیم پیچ صدای استوانه ای VCAR0035-0105-00A تحت آزمایش های کارخانه ای جامع از جمله تأیید نیروی ثابت، اندازه گیری خطی بودن ضربه، مشخصات مقاومت الکتریکی و القایی، و اعتبار سنجی ثابت EMF پشتی قبل از ارسال قرار می گیرد. هر واحد به صورت جداگانه در فوم ضد الکتریسیته ساکن در یک کارتن تقویت شده بسته بندی می شود تا از شوک مکانیکی و آلودگی در حین حمل و نقل جلوگیری شود. SUPT MOTION مستندات کامل ردیابی از جمله گزارش های آزمایش سریالی برای هر موتور را ارائه می دهد و پشتیبانی فنی را برای انتخاب الکترونیک درایو، طراحی مدیریت حرارتی و راهنمایی یکپارچه سازی در سطح سیستم ارائه می دهد. گزینه های سفارشی سازی برای طول ضربه، رتبه نیرو، مقاومت سیم پیچ، هندسه رابط نصب و ادغام حسگر بازخورد در صورت درخواست در دسترس هستند. سری VCAR0035 با گواهینامه های CE و ISO9001 مطابق با استانداردهای بین المللی کیفیت و ایمنی برای استقرار جهانی در کاربردهای صنعتی، پزشکی و تحقیقاتی است.
