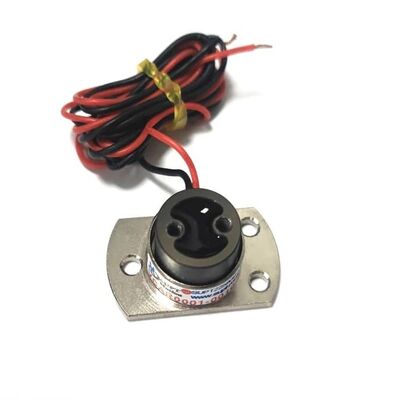

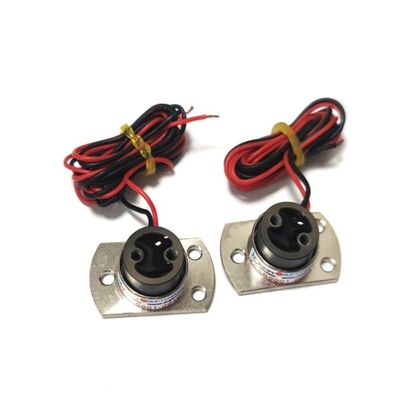

موتور کویل صوتی میکرو سیلندر VCAR0001-0064-00A 0.88N اوج 6.4mm ضربه

مرور کلی محصول

VCAR0001-0064-00A یک موتور سیم‌پیچ صوتی استوانه‌ای مینیاتوری است که توسط SUPT MOTION توسعه یافته است و به طور خاص برای کاربردهایی با فضای نصب بسیار محدود اما نیازمند بالاترین سطوح دقت، سرعت و پاسخگویی طراحی شده است. با قطر استاتور تنها 9.5 میلی‌متر و طول کلی 17.7 میلی‌متر، این مدل یکی از کوچکترین محرک‌های خطی با درایو مستقیم در سری VCAR است، با این حال، نیروی اوج 0.88 نیوتن را ارائه می‌دهد، در حالی که مجموعه سیم‌پیچ متحرک آن تنها 3 گرم وزن دارد.
این موتور سیم‌پیچ صوتی استوانه‌ای انرژی الکتریکی را مستقیماً به حرکت خطی تبدیل می‌کند بدون نیاز به هیچ‌گونه قطعه انتقال مکانیکی مانند چرخ‌دنده، تسمه یا پیچ سربی. این اصل درایو مستقیم، لقی، کوگینگ و هیسترزیس را حذف می‌کند و امکان شتاب بسیار بالا، پاسخ فرکانسی بالا و کنترل حرکت دوطرفه روان را فراهم می‌آورد. VCAR0001-0064-00A دارای کورس کلی 6.4 میلی‌متر است که آن را به گزینه‌ای ایده‌آل برای وظایف موقعیت‌یابی با کورس کوتاه و دینامیک بالا در سیستم‌های فشرده تبدیل می‌کند.
به لطف طراحی بدون شیار و جرم متحرک فوق‌العاده کم، این موتور سیم‌پیچ صوتی بسیار سریع پاسخ می‌دهد و از درایو فرکانس بالا پشتیبانی می‌کند، که آن را برای کاربردهایی که نیاز به حرکت رفت و برگشتی یا نوسانی سریع دارند، مناسب می‌سازد. بدون قطعات مکانیکی مستعد سایش، موتور به آرامی کار می‌کند، مصرف برق بسیار کمی دارد و عمر طولانی دارد. هر واحد تحت سیستم مدیریت کیفیت ISO 9001 تولید شده و دارای گواهینامه CE است که عملکرد ثابت را در تمام واحدها تضمین می‌کند.
موتور سیم‌پیچ صوتی استوانه‌ای شامل یک سیم‌پیچ مسی با دقت سیم‌پیچی شده، آهنرباهای دائمی با کیفیت بالا از نوع خاکی کمیاب و یک محفظه آلومینیومی فشرده است. تمام قطعات تحت غربالگری دقیقی قرار می‌گیرند تا پایداری ابعادی و قابلیت اطمینان حرارتی را تضمین کنند.
از آنجایی که سیم‌پیچ تنها قطعه متحرک است، این موتور سیم‌پیچ صوتی اساساً رزولوشن نامحدودی را ارائه می‌دهد که تنها توسط سنسورهای بازخورد و درایورهای مورد استفاده در سیستم محدود می‌شود. این امر VCAR0001-0064-00A را به یک بلوک ساختمانی ایده‌آل برای مهندسانی تبدیل می‌کند که به دنبال محورهای میکروحرکت سریع، دقیق و قابل تکرار هستند، در حالی که از پیچیدگی سیستم‌های درایو مکانیکی سنتی اجتناب می‌کنند.

مشخصات فنی

ویژگی‌های کلیدی طراحی: درایو مستقیم با لقی صفر، بدون کوگینگ، بدون هیسترزیس؛ ساختار بدون جاروبک و بدون نیاز به نگهداری؛ شتاب بالا با جرم متحرک کم؛ کورس کوتاه 6.4 میلی‌متر؛ مناسب برای کاربردهای پاسخ فرکانسی بالا.

کاربرد

به لطف اندازه میکرو، شتاب بالا و کورس کوتاه، VCAR0001-0064-00A به طور گسترده در صنایع دقیق مورد استفاده قرار می‌گیرد، از جمله:

دستگاه‌های میکرو پزشکی، ابزارهای جراحی و سیستم‌های تحویل مواد
فوکوس نوری، ماژول‌های فوکوس خودکار و مکانیزم‌های تراز لیزر
تراز ویفر نیمه‌هادی، بازرسی و سکوهای موقعیت‌یابی میکرو
محرک‌های میکرو ولو و کنترل میکروفلوئیدیک
پروب‌های اندازه‌گیری دقیق، اتصالات تست و نوک‌های میکرو دیسپنسینگ
مولدهای لرزش برای بازخورد لمسی، تست مواد و سیستم‌های میرایی فعال

سوالات متداول

سوال 1: آیا این موتور سیم‌پیچ صوتی میکرو را می‌توان برای کورس‌ها و نیروهای مختلف سفارشی کرد؟

بله. SUPT MOTION از سفارشی‌سازی سیم‌پیچی، کورس، ولتاژ، سیم‌های اتصال و انتهای شفت پشتیبانی می‌کند. لطفاً نیروی مورد نیاز، کورس، ولتاژ و ابعاد نصب را ارائه دهید و مهندسان ما راه‌حل بهینه را پیشنهاد خواهند داد، از جمله تنظیم سیم‌پیچی، مسیریابی کابل و گزینه‌های نصب مکانیکی.

سوال 2: چه نوع درایوری برای راه‌اندازی این موتور لازم است؟

موتور توسط یک تقویت‌کننده جریان خطی یا یک درایور سرو با حلقه جریان راه‌اندازی می‌شود. یک درایور ولتاژ پایین حدود 6.9 ولت برای این مدل کافی است. کنترل حلقه بسته با انکودر خطی یا سنسور هال برای موقعیت‌یابی دقیق توصیه می‌شود.

سوال 3: عمر مفید VCAR0001-0064-00A چقدر است؟

از آنجایی که موتور فاقد قطعات مکانیکی فرسایشی مانند چرخ‌دنده یا جاروبک است، عمر طولانی را ارائه می‌دهد، معمولاً میلیون‌ها چرخه عملیاتی، بسته به کورس، فرکانس و شرایط محیطی.

سوال 4: حداقل مقدار سفارش و زمان تحویل چقدر است؟

حداقل مقدار سفارش (MOQ) 1 عدد برای ارزیابی نمونه است. نمونه‌ها می‌توانند ظرف 3 تا 5 روز کاری ارسال شوند و سفارشات تولید انبوه معمولاً ظرف 7 تا 15 روز کاری پس از تأیید تحویل داده می‌شوند.
