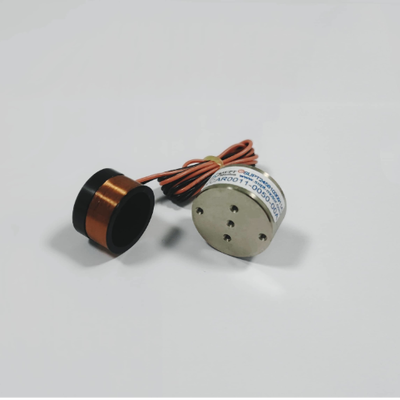

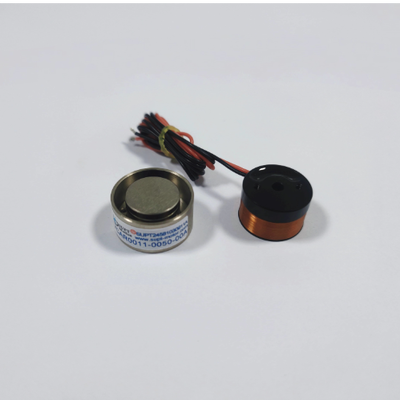

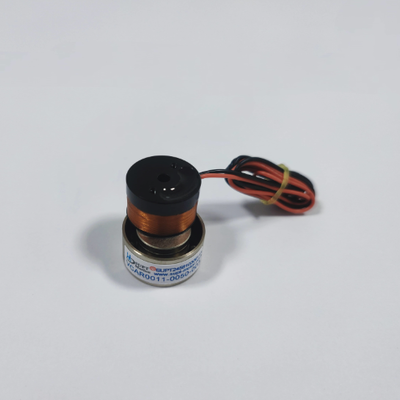

VCAR0011-0050-00A موتور کویل صدا 11.4N نیروی اوج 5 میلی متر ضربه شتاب بالا
| محل منبع | سوژو ، چین |
|---|---|
| نام تجاری | SUPT MOTION |
| گواهی | CE, ISO9001 |
| شماره مدل | VCAR0011-0050-00A |
| مقدار حداقل تعداد سفارش | 1 قطعه |
| قیمت | USD 25-60 / Piece |
| جزئیات بسته بندی | کارتن صادراتی با محافظ فوم ضد الکتریسیته ساکن |
| زمان تحویل | 3-5 روز کاری برای نمونه ها، 7-15 روز کاری برای تولید |
| شرایط پرداخت | T/T |
| قابلیت ارائه | 5000 عدد در ماه |
جزئیات محصول
| نوع موتور | موتور سیم پیچ صدای استوانه ای | نیروی اوج | 11.4 N |
|---|---|---|---|
| نیروی پیوسته در 25 درجه سانتیگراد | 2.1 N | سکته مغزی | 5 میلی متر |
| ولتاژ | 11.8 V | EMF پشت | 3.0 V/m/s |
| وزن متحرک | 11.2 گرم | قطر استاتور | 24 میلی متر |
| طول | 17.2 میلی متر | حالت رانندگی | درایو مستقیم، عکس العمل صفر |
| گارانتی | 12 ماه | ||
| برجسته کردن | 11.4N نیروی اوج شتاب بالا,واکنش فرکانس بالا ضربه کوتاه,کپسول نقلیه 11.2 گرمی سبک |
||
توضیحات محصول
مرور کلی محصول
VCAR0011-0050-00A یک موتور صوتی استوانه‌ای با شتاب بالا در سری SUPT MOTION VCAR است که به طور خاص برای کاربردهایی که نیاز به راه‌اندازی سریع، تثبیت سریع و پاسخ فرکانس بالا مداوم دارند، طراحی شده است. در دمای ۲۵ درجه سانتیگراد، این مدل نیروی اوج ۱۱.۴ نیوتن و نیروی پیوسته ۲.۱ نیوتن را ارائه می‌دهد. مجموعه سیم‌پیچ متحرک سبک وزن آن که تنها ۱۱.۲ گرم وزن دارد، نسبت نیروی به جرم بسیار بالایی را فراهم می‌کند و به موتور اجازه می‌دهد تا در عرض چند میلی‌ثانیه به سرعت هدف خود برسد.
برخلاف موتورهای دوار سنتی که به حرکت خطی تبدیل شده‌اند، موتورهای صوتی استوانه‌ای مستقیماً از طریق تعامل بین جریان سیم‌پیچ و میدان مغناطیسی دائمی، نیرو تولید می‌کنند. این موتورها نیازی به گیربکس، کوپلینگ یا پیچ‌های سربی ندارند، که به معنای عدم وجود لقی، عدم وجود اثرات دندانه و تقریباً عدم وجود هیسترزیس است. در نتیجه، هنگامی که در کنار یک انکودر مناسب استفاده می‌شوند، حرکت فوق‌العاده روان، پاسخ فرکانس بالا و دقت موقعیت‌یابی قابل تکرار در سطح میکرومتر را ارائه می‌دهند.
VCAR0011-0050-00A یک کورس کلی ۵ میلی‌متری را ارائه می‌دهد که آن را برای وظایف برداشت و قرار دادن با کورس کوتاه و سرعت بالا، فوکوس، اسکن و نوسان ایده‌آل می‌سازد. با قطر استاتور فشرده ۲۴ میلی‌متر و طول ۱۷.۲ میلی‌متر، به راحتی می‌توان آن را در ماژول‌های ماشین با فضای محدود ادغام کرد. این موتور دارای طراحی بدون جاروبک است، بدون نیاز به نگهداری است، با نویز بسیار کم و حداقل تولید گرما کار می‌کند و مطابق با استانداردهای ISO 9001 و دارای گواهینامه CE تولید می‌شود که عملکرد قابل اعتماد را در محیط‌های صنعتی تضمین می‌کند.
موتور صوتی از یک سیم‌پیچ مسی با دقت سیم‌پیچی شده تشکیل شده است که در یک مدار مغناطیسی با انرژی بالا از خاکی کمیاب حرکت می‌کند و نیاز به جاروبک، الکترونیک کموتاسیون یا مکانیزم‌های انتقال مکانیکی را از بین می‌برد. این ساختار ساده اما مستحکم نه تنها نقاط خرابی را کاهش می‌دهد، بلکه تضمین می‌کند که نیروی خروجی متناسب با جریان اعمال شده باشد و یک محرک قابل پیش‌بینی و به راحتی قابل کنترل را در اختیار طراحان قرار می‌دهد. هنگامی که با یک تقویت‌کننده خطی مناسب و بازخورد موقعیت ترکیب می‌شود، VCAR0011-0050-00A بسته به الزامات کاربرد، می‌تواند برای حالت‌های کنترل نیرو، کنترل سرعت یا موقعیت‌یابی نقطه به نقطه دقیق پیکربندی شود.
مشخصات فنی
| مدل | VCAR0011-0050-00A |
| نوع موتور | موتور صوتی استوانه‌ای (سری VCAR) |
| نیروی اوج | ۱۱.۴ نیوتن |
| نیروی پیوسته در دمای ۲۵ درجه سانتیگراد | ۲.۱ نیوتن |
| کورس کلی | ۵ میلی‌متر |
| ولتاژ | ۱۱.۸ ولت |
| ولتاژ الکتروموتور معکوس (Back EMF) | ۳.۰ ولت بر متر بر ثانیه |
| وزن متحرک | ۱۱.۲ گرم |
| قطر استاتور | ۲۴ میلی‌متر |
| طول | ۱۷.۲ میلی‌متر |
ویژگی‌های کلیدی طراحی: شتاب بالا به لطف متحرک سبک وزن ۱۱.۲ گرمی؛ پاسخ فرکانس بالا با درایو مستقیم؛ کورس کوتاه ۵ میلی‌متری برای حرکت رفت و برگشتی سریع؛ ساختار بدون لقی و بدون دندانه؛ طراحی بدون جاروبک و بدون نیاز به نگهداری.
کاربرد
شتاب بالا و پاسخ فرکانس بالای VCAR0011-0050-00A آن را به گزینه‌ای عالی برای کاربردهای زیر تبدیل می‌کند:
- مکانیزم‌های برداشت و قرار دادن با سرعت بالا در خطوط مونتاژ الکترونیک
- ماژول‌های فوکوس خودکار و تثبیت تصویر برای دوربین‌ها و سیستم‌های بازرسی
- سکوی لرزش با فرکانس بالا برای تست خستگی و مشخصه‌سازی مواد
- هد‌های دقیق توزیع، جتینگ و چاپ که نیاز به حرکت رفت و برگشتی سریع دارند
- تجهیزات پروب نیمه‌هادی، سیم‌بندی و مرتب‌سازی تراشه
- جداسازی فعال لرزش و کنترل آینه هدایت سریع
سوالات متداول
سوال ۱: این موتور با چه سرعتی می‌تواند شتاب بگیرد؟
با یک متحرک ۱۱.۲ گرمی و نیروی اوج ۱۱.۴ نیوتن، شتاب اوج نظری بسیار بالا است. شتاب واقعی به جرم بار، حد جریان درایور و کورس بستگی دارد و مهندسان ما می‌توانند به شما در محاسبه عملکرد دینامیکی برای بار خاص شما کمک کنند.
سوال ۲: آیا موتور می‌تواند به طور مداوم در فرکانس بالا کار کند؟
بله، در محدوده نیروی پیوسته ۲.۱ نیوتن، موتور می‌تواند در فرکانس بالا بدون گرم شدن بیش از حد کار کند. برای چرخه‌های کاری که از حد پیوسته فراتر می‌روند، خنک‌کننده هوای اجباری، کاهش توان بر اساس چرخه کاری یا اندازه فریم بزرگتر از سری VCAR توصیه می‌شود. مهندسان کاربرد ما می‌توانند پروفایل حرکت شما را شبیه‌سازی کرده و مدل بهینه را پیشنهاد دهند.
سوال ۳: چه گزینه‌های بازخورد موقعیت در دسترس است؟
ما انکودرهای خطی، سنسورهای هال یا سنسورهای موقعیت LVDT را بسته به وضوح مورد نیاز توصیه می‌کنیم. SUPT MOTION می‌تواند راهنمایی ادغام برای کنترل سروو حلقه بسته را ارائه دهد.
سوال ۴: آیا موتور برای محیط‌های اتاق تمیز مناسب است؟
بله. ساختار بدون جاروبک و بدون شیار هیچگونه زباله سایشی تولید نمی‌کند و موتور می‌تواند با مواد و کابل‌های سازگار با اتاق تمیز برای کاربردهای نیمه‌هادی و پزشکی عرضه شود.
سوال ۵: شرایط پرداخت و گزینه‌های حمل و نقل چیست؟
ما T/T، PayPal و Western Union را می‌پذیریم. نمونه‌ها ظرف ۳ تا ۵ روز کاری با اکسپرس بین‌المللی ارسال می‌شوند و سفارشات تولید ظرف ۷ تا ۱۵ روز کاری تحویل داده می‌شوند.
