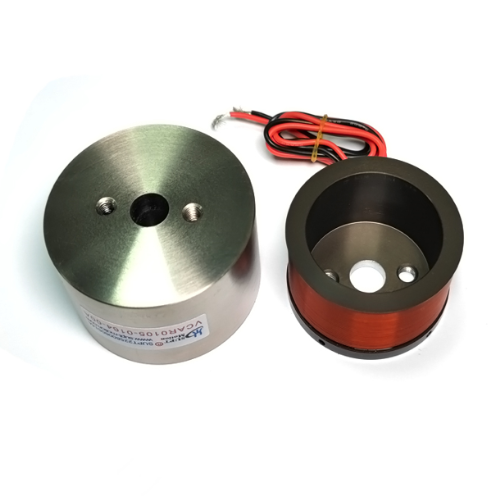

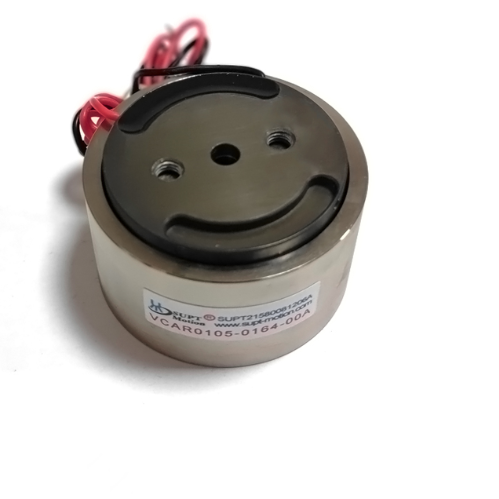

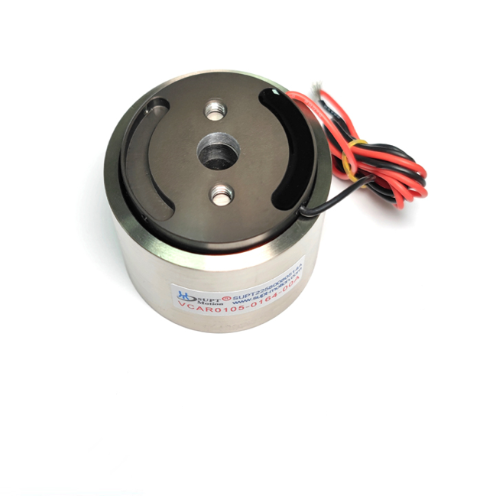

موتورهای سیم پیچ صدای استوانه ای 105N با واکنش بالا برای تجهیزات خودکار
| محل منبع | سوژو ، چین |
|---|---|
| نام تجاری | SUPT MOTION |
| گواهی | CE, ISO9001 |
| شماره مدل | VCAR0105-0164-00A |
| مقدار حداقل تعداد سفارش | 1 قطعه |
| قیمت | $60-$120 / Piece |
| جزئیات بسته بندی | جعبه مارک SUPT MOTION با درج فوم ضد الکتریسیته ساکن، کارتن موجدار درجه صادرات |
| زمان تحویل | 3-5 روز برای نمونه ها، 15-25 روز برای سفارشات عمده |
| شرایط پرداخت | T/T |
| قابلیت ارائه | 5000 عدد در ماه |
جزئیات محصول
| شماره مدل | VCAR0105-0164-00A | نوع موتور | موتور سیم پیچ صدای استوانه ای |
|---|---|---|---|
| نیروی اوج | 105N | نیروی مداوم | 35.4N |
| سکته مغزی | 16.4 میلی متر | حداکثر ولتاژ | 20.1 ولت DC |
| BACK EMF CONSTANT | 11.5 V/m/s | وزن کویل | 150 گرم |
| قطر استاتور | 60.4 میلی متر | طول کلی | 40.4 میلی متر |
| کلاس عایق | کلاس H | ||
| برجسته کردن | موتور سرعتی با واکنش سریع,ثابت زمانی مکانیکی ۱ میلی‌ثانیه,حرکت خطی با شتاب بالا |
||
توضیحات محصول
خلاصه ی محصول
VCAR0105-0164-00A یک موتور سرامیکی است که به طور خاص برای کنترل حرکت با سرعت بالا طراحی شده است.از اصل کویل متحرک استفاده می کند تا جریان الکتریکی را به طور مستقیم به نیروی خطی تبدیل کند، بدون دنده ها، کمربندها، یا پیچ های سرب در زنجیره حرکت. این طراحی مستقیم درایو از بین می برد واکنش و انطباق مکانیکی،که باعث می شود موتور به سرعت شتاب یابد و در یک میلی ثانیه در موقعیت هدف ثابت شود..
این محرک کویل صوتی در 20.1 ولت DC رتبه بندی شده است، حداکثر فشار 105 N را ارائه می دهد و دارای یک ضربه کل 16.4 میلی متر است، که آن را برای وظایف موقعیت گذاری کوتاه و با سرعت بالا مناسب می کند.یک مجموعه مغناطیس نئودیمیوم با انرژی بالا و یک کویل کم وزن در داخل خانه استوانه ای یکپارچه شده اند، به این ترتیب حفظ جرم حرکت کم و شتاب بالا.
هر واحد تحت کنترل دقیق فرآیند پیچ و تعادل می شود تا تولید نیروی سازگار در تمام واحدها تضمین شود. گزینه های نصب انعطاف پذیر و خطوط آزاد آویزان ادغام OEM را ساده می کنند.موتور کویل صوتی دستورات ساده ای را قبول می کند و یک جریان صاف تولید می کند، نیروی قابل کنترل در سراسر محدوده ضربه، باعث می شود سرو تنظیم ساده و بدیهی است.
راه حل
بسیاری از دستگاه های خودکار به دلیل سیستم های رانش آهسته و غیرمستقیم، زمان چرخه طولانی را تجربه می کنند. موتورهای چرخشی که از طریق گیربکس ها متصل می شوند، واکنش، اصطکاک و بی وقفه منعکس شده را ایجاد می کنند.که زمان پاسخ را کند می کند و موقعیت دقیق را دشوار می کند.
این موتور با کویل صدا این مشکل را با اعمال نیروی مستقیم به بار حل می کند. از آنجایی که کویل متحرک هرگز با استاتور تماس نمی گیرد، هیچ اثر گیرنده، هیسترز،یا واکنش مکانیکیدر نتیجه، دستورات مرحله ای می توانند در حدود یک میلی ثانیه بدون نوسان اجرا و ثبات یابند.
این نیروی متناسب با جریان است که باعث می شود منحنی های شتاب و کاهش سرعت آسان طراحی و قابل تکرار باشند. جرم حرکت کم همچنین مصرف انرژی را در طول عملیات چرخه ای کاهش می دهد.برای کاربردهای جهت یافته به بهره برداریاین یک روش عملی برای کوتاه کردن زمان حرکت و ثبات و بهبود بهره وری تجهیزات است.یا روغن گیربکس، این رویکرد محرک مستقیم همچنین نگهداری را ساده می کند.
مشخصات
| پارامتر | ارزش |
|---|---|
| مدل محصول | VCAR0105-0164-00A |
| نوع موتور | موتور کویل صوتی استیل |
| قدرت اوج | 105N |
| نیروی مستمر در 25 درجه سانتیگراد | 35.4N |
| کل ضربه | 16.4 میلی متر |
| حداکثر ولتاژ | 20.1 ولت DC |
| ثابت EMF عقب | 11.5 V/m/s |
| حساسیت به نیروی | 11.5 N/A |
| وزن کویل | 150 گرم |
| قطر استاتور | 60.4 میلی متر |
| طول کلی | 40.4 میلی متر |
| کلاس عایق بندی | کلاس H |
| Pمدل محصول | قدرت اوج (ن) |
Cنیروی مستمر در 25°C ((N) |
Tسکته مغزی (ملی متر) |
ممحور ولتاژ (V) |
بثابت EMF (V/m/s) |
Wهشت از کویل (g) |
Sقطر(ملی متر) | Tاون طول (ملی متر) |
| VCAR0001-0064-00A | 0.88 | 0.28 | 6.4 | 6.9 | 0.29 | 3 | 9.5 | 17.7 |
| VCAR0001-0010-00A | 0.73 | 0.42 | 1 | 4.8 | 0.6 | 2.7 | 24 | 11.2 |
| VCAR00025-0127-00A | 2.55 | 0.81 | 12.7 | 11.6 | 0.77 | 6.6 | 12.7 | 24 |
| VCAR0006-0039-00A | 6.2 | 1.9 | 3.9 | 6.6 | 1.12 | 7.9 | 20 | 17.2 |
| VCAR0006-0050-00A | 6.2 | 2.6 | 5 | 15.7 | 3.57 | 8.2 | 25 | 18.2 |
| VCAR0007-0040-00A | 7.2 | 2.4 | 4 | 7.5 | 1.88 | 7 | 14.2 | 23 |
| VCAR0007-0064-00A | 7.8 | 2.5 | 6.4 | 9.9 | 1.5 | 7.2 | 19.1 | 23.8 |
| VCAR0007-0127-00A | 7.1 | 2.3 | 12.7 | 12.8 | 1.6 | 11.4 | 19.1 | 27 |
| VCAR0011-0050-00A | 11.4 | 2.1 | 5 | 11.8 | 3 | 11.2 | 24 | 17.2 |
| VCAR0011-0100-00A | 10.5 | 2.9 | 10 | 43.8 | 3.5 | 20 | 31 | 26.8 |
| VCAR0013-0030-00A | 13 | 3.5 | 3 | 16 | 3.5 | 12 | 25 | 21 |
| VCAR0013-0072-00A | 13 | 4.2 | 7.2 | 26.6 | 5.72 | 16.2 | 26.2 | 24.7 |
| VCAR0014-0250-00A | 14 | 4.5 | 25 | 26.5 | 3.9 | 35 | 25.4 | 44.2 |
| VCAR0015-0062-00A | 15 | 6.5 | 6.2 | 26.2 | 9.75 | 14.8 | 33 | 25.6 |
| VCAR0022-0098-00A | 22 | 6.6 | 9.8 | 24.7 | 5.8 | 20 | 34.1 | 35 |
| VCAR0022-0448-00A | 22 | 11.4 | 44.8 | 14.3 | 4 | 52 | 48 | 75.7 |
| VCAR0025-0630-00A | 25.3 | 8 | 63 | 50.6 | 5 | 68 | 31.8 | 83.1 |
| VCAR0030-0150-00A | 29.4 | 4.73 | 15 | 40.5 | 7.4 | 27 | 30 | 31 |
| VCAR0032-0050-00A | 32 | 8.9 | 5 | 29.3 | 7.1 | 48 | 40 | 41.7 |
| VCAR0033-0099-00A | 33 | 8 | 9.9 | 24.3 | 5.87 | 23.5 | 36 | 26.7 |
| VCAR0033-0224-00A | 33 | 13.5 | 22.4 | 26.7 | 6.8 | 69 | 58 | 72 |
| VCAR0035-0090-00A | 35 | 11 | 9 | 26.4 | 9 | 33 | 25.4 | 44.3 |
| VCAR0035-0105-00A | 35 | 15.6 | 10.5 | 11.9 | 5 | 91 | 50 | 67 |
| VCAR0044-0040-00A | 44 | 16.3 | 4 | 18.3 | 8.9 | 46.5 | 53 | 21.2 |
| VCAR0044-0059-00A | 44.1 | 17.7 | 5.9 | 14.3 | 8 | 43 | 46 | 22 |
| VCAR0044-0075-00A | 44 | 13.7 | 7.5 | 16.8 | 7.6 | 38.6 | 31.1 | 35.9 |
| VCAR0044-0249-00A | 44 | 11.7 | 24.9 | 44.9 | 8.88 | 65.9 | 38.1 | 51.3 |
| VCAR0070-0149-00A | 70 | 27.3 | 14.9 | 26.9 | 17.7 | 79 | 43 | 53.7 |
| VCAR0075-0200-00A | 75 | 30 | 20 | 26.2 | 15.2 | 65 | 70 | 38.7 |
| VCAR0080-0129-00A | 80 | 35 | 12.9 | 27.7 | 18 | 149 | 49 | 53.8 |
| VCAR0087-0062-00A | 87 | 21.67 | 6.2 | 34.5 | 12.7 | 45.2 | 43.1 | 34.9 |
| VCAR0087-0563-00A | 87 | 17.5 | 56.3 | 63.4 | 8.1 | 177 | 72 | 110 |
| VCAR0105-0164-00A | 105 | 35.4 | 16.1 | 20.1 | 11.5 | 150 | 60.4 | 40.4 |
| VCAR0110-0380-00A | 110 | 37.4 | 38 | 23.2 | 9 | 150 | 60.4 | 60.4 |
| VCAR0113-0089-00A | 113 | 35 | 8.9 | 31 | 17.5 | 125 | 73 | 27.5 |
| VCAR0115-0065-00A | 115 | 30.1 | 6.5 | 35 | 17.3 | 52 | 40 | 58 |
| VCAR0130-0310-00A | 130 | 40 | 31 | 30.4 | 20.5 | 280 | 75.6 | 56.5 |
| VCAR0140-0150-00A | 140 | 42.2 | 15 | 33.4 | 26.6 | 80 | 53 | 53.7 |
| VCAR0210-0254-00A | 210 | 66.2 | 25.4 | 56.6 | 28 | 230 | 43.7 | 111.8 |
| VCAR0262-0112-00A | 262 | 111 | 11.2 | 35.1 | 41 | 285 | 71 | 64 |
| VCAR0262-0249-00A | 262 | 112 | 24.9 | 28.2 | 26 | 785 | 66 | 109.1 |
| VCAR0294-0498-00A | 294 | 56.8 | 49.8 | 114 | 24.5 | 685 | 93 | 136.9 |
| VCAR0436-0187-00A | 436 | 147.6 | 18.7 | 40.7 | 40.7 | 648 | 80.4 | 91 |
| VCAR0436-0250-00A | 436 | 167 | 25 | 31.6 | 37.2 | 775 | 78.4 | 110 |
| VCAR0436-0373-00A | 436 | 142.6 | 37.3 | 38 | 29.8 | 1050 | 76 | 163 |
| VCAR0980-0249-00A | 980 | 605 | 24.9 | 41.5 | 104 | 1426 | 126 | 134.5 |
| VCAR1351-0310-00A | 1351 | 376.8 | 31 | 73.5 | 68 | 1071 | 110 | 143.7 |
درخواست
این عامل کویل صوتی به طور گسترده ای در مکانیسم های انتخاب و مکان، پردازش نیمه هادی، سیستم های توزیع، مرتب سازی با سرعت بالا، عملکرد شیر، تمرکز نوری و آزمایش لرزش استفاده می شود.در میان زمینه های دیگردر رباتیک، حرکات انگشت ها و مچ دست های گیرنده سبک وزن را هدایت می کند، که باید به سرعت به بازخورد سنسور پاسخ دهند.
موتورهای کویل صوتی استوانه ای نیز برای خنک کننده فعال و سایر برنامه های حرکتی کوتاه مدت که نیاز به شتاب سریع و عملکرد صاف در حالت ثابت دارند مناسب هستند.این کنترلر کویل صدا نیز در لغو ارتعاش فعال و سیستم های سرو ابزار با سرعت بالا استفاده می شود، که نیاز به زمان واکنش نیروی در محدوده زیر میلی ثانیه دارند.
سوالات عمومی
سوال: عمر این موتور چقدر است؟
ج: موتور دارای هیچ برس و تماس الکتریکی کشویی نیست. تنها قسمت متحرک مجموعه کویل است که توسط لاغرهای خطی پشتیبانی می شود.بنابراین عمر خدمت معمولا در ده ها میلیون چرخه اندازه گیری می شود.
س: آیا می توان نیروی، ضربه و ولتاژ را سفارشی کرد؟
A: بله. SUPT MOTION ارائه می دهد پیچ و تاب سفارشی، ضربه از 1 میلی متر به 60 میلی متر و نیروهای اوج از 0.5 N به 3000 N. مشخصات حرکت خود را ارائه دهید و ما یک طراحی مناسب را مطابقت می دهیم.
س: چه راننده ای را باید استفاده کنم؟
A: یک درایو servo حالت فعلی با بازخورد موقعیت توصیه می شود. ما می توانیم یک درایور و کنترل کننده متناسب برای یک راه حل کامل پلاگ و بازی ارائه دهیم.
سوال: آیا موتور نیاز به یک رمزگذاری دارد؟
A: یک رمزگذاری برای کنترل موقعیت حلقه بسته توصیه می شود. برای کنترل نیروی یا سرعت، یک راننده حالت جریان به تنهایی کافی است.
