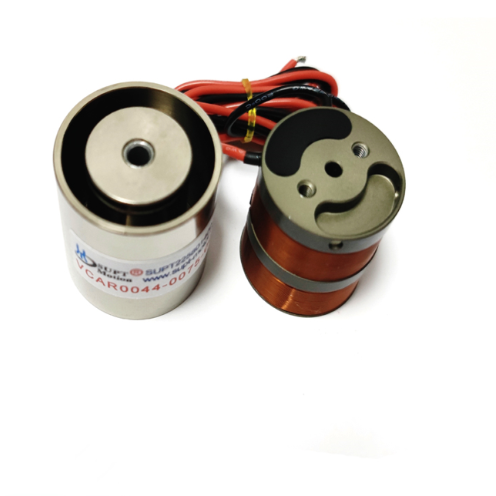

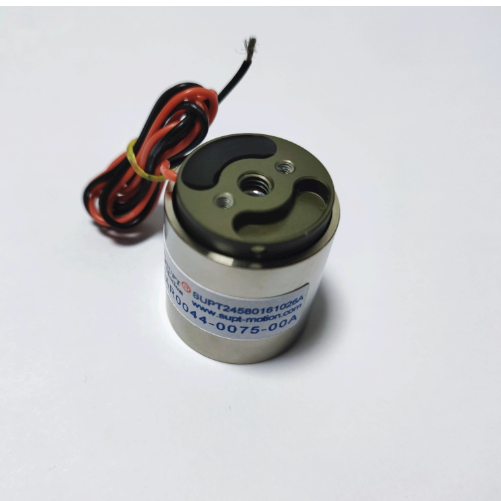

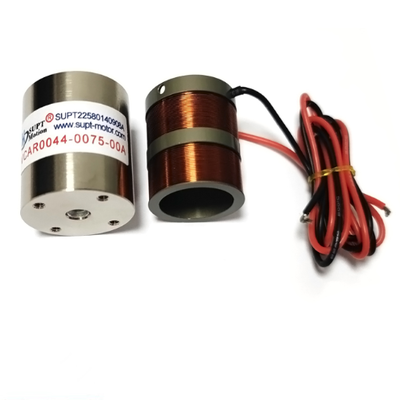

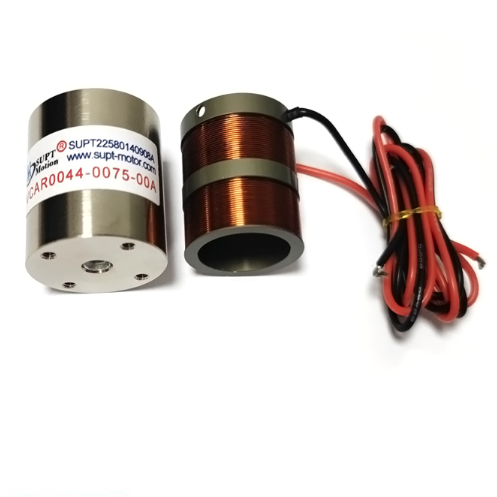

موتورهای سیم پیچ صدای استوانه ای با دقت بالا 44N برای تجهیزات نیمه هادی
| محل منبع | سوژو ، چین |
|---|---|
| نام تجاری | SUPT MOTION |
| گواهی | CE, ISO9001 |
| شماره مدل | VCAR0044-0075-00A |
| مقدار حداقل تعداد سفارش | 1 قطعه |
| قیمت | USD 70-185 / Piece |
| جزئیات بسته بندی | جعبه مارک SUPT MOTION با درج فوم ضد الکتریسیته ساکن، کارتن موجدار درجه صادرات |
| زمان تحویل | 3-5 روز برای نمونه ها، 15-25 روز برای سفارشات عمده |
| شرایط پرداخت | T/T |
| قابلیت ارائه | 5000 عدد در ماه |
جزئیات محصول
| شماره مدل | VCAR0044-0075-00A | نوع موتور | موتور سیم پیچ صدای استوانه ای |
|---|---|---|---|
| نیروی اوج | 44N | نیروی مداوم | 13.7N |
| سکته مغزی | 7.5 میلی متر | ولتاژ نامی | 16.8 ولت DC |
| وضوح موقعیت یابی | 0.5 میلی متر | تکرارپذیری | +/-1m |
| BACK EMF CONSTANT | 7.6V/m/s | وزن کویل | 38.6 گرم |
| قطر استاتور | 31.1 میلی متر | طول کلی | 35.9 میلی متر |
| کلاس عایق | کلاس H | ||
| برجسته کردن | موتور سیمپیچ صوتی موقعیتیابی زیرمیکرون,درایو مستقیم بدون لقی,عملگر سروو حلقه بسته |
||
توضیحات محصول
نمای کلی محصول
مدل VCAR0044-0075-00A یک موتور ویس کویل استوانهای است که به طور ویژه برای دستیابی به دقت موقعیتیابی بالا طراحی شده است. این موتور ویس کویل که با منبع تغذیه ۱۶.۸ ولت DC کار میکند، حرکت خطی مستقیم را با حداکثر نیروی پیشران ۴۴ نیوتن در کورس حرکتی ۷.۵ میلیمتر فراهم میکند و در صورت استفاده در کنترل حلقه بسته با انکودر خطی، به رزولوشن موقعیتیابی ۰.۵ میکرومتر دست مییابد.
طراحی سیمپیچ متحرکِ بدون تماس، لقی (backlash)، دندانهداری گشتاور (cogging) و هیسترزیس را از بین میبرد و موتور را قادر میسازد تا موقعیت خود را حفظ کرده و به طور مکرر به همان مکان بازگردد. مسیر حرکتی کوتاه و صلب به همراه جرم متحرک کم، پهنای باند مکانیکی بالایی را برای سیستم فراهم میکند که به حلقه سروو در سرکوب اغتشاشات و تثبیت سریع کمک مینماید.
این موتور ویس کویل با استفاده از قطعات سنگخورده دقیق و یک مدار مغناطیسی متعادل ساخته شده است تا ریپل نیرو را در سطح پایینی نگه دارد. سطوح ریل راهنمای سنگخورده دقیق و آهنرباهای همسان، ریپل نیرو را در تمام طول کورس به زیر ۱٪ مقدار خروجی نامی حفظ میکنند. این محصول یک قطعه ایدهآل برای تجهیزات تراز، بازرسی یا اندازهگیری در سطح میکرومتر است.
راهحل
خطاهای موقعیتیابی در تجهیزات دقیق معمولاً ناشی از لقی، اصطکاک لغزش-چسبش (stick-slip)، رانش حرارتی و رزونانس مکانیکی است. موتورهای ویس کویل دو منبع خطای اول را به طور کامل از بین میبرند: هیچ چرخدنده یا پیچ هدایتکنندهای برای ایجاد لقی وجود ندارد، و طراحی سیمپیچ بدون تماس به این معنی است که هیچ اصطکاک ایستایی برای غلبه بر آن وجود ندارد. خطاهای باقیمانده از طریق یک سیستم حلقه بسته که دارای یک انکودر خطی با رزولوشن بالاست کنترل میشوند، که بازخورد مستقیمی از موقعیت واقعی بار ارائه میدهد.
از آنجا که نیرو با جریان متناسب است، سیستم سروو میتواند دقیقاً مقدار مناسبی از نیرو را برای دستیابی به گامهای حرکتی ۰.۵ میکرومتری یا حفظ موقعیت پایدار تحت بار اعمال کند. نتیجه، یک محور حرکتی با دقت در سطح میکرومتر، بدون رانش ناشی از سایش و با عملکردی پایدار در طول میلیونها چرخه است.
به دلیل عدم وجود اصطکاک، پدیدههای لغزش-چسبش (که علت رایج لرزش در استیجهای سنتی هستند) حتی در سرعتهای بسیار پایین نیز رخ نمیدهند. برای کاربردهای تراز، بازرسی و ماشینکاری، این راهحل خروجی و بازدهی را افزایش داده و در عین حال ضایعات و دوبارهکاری را کاهش میدهد.
مشخصات فنی
| پارامتر | مقدار |
|---|---|
| مدل محصول | VCAR0044-0075-00A |
| نوع موتور | موتور ویس کویل استوانهای |
| نیروی اوج | ۴۴ نیوتن |
| نیروی مداوم در ۲۵ درجه سانتیگراد | ۱۳.۷ نیوتن |
| کورس کل | ۷.۵ میلیمتر |
| ولتاژ نامی | ۱۶.۸ ولت DC |
| رزولوشن موقعیتیابی | ۰.۵ میکرومتر |
| تکرارپذیری | +/-۱ میکرومتر |
| ثابت Back EMF | ۷.۶ V/m/s |
| وزن سیمپیچ | ۳۸.۶ گرم |
| قطر استاتور | ۳۱.۱ میلیمتر |
| طول کلی | ۳۵.۹ میلیمتر |
| کلاس عایقبندی | کلاس H |
| مدل محصول | نیروی اوج (N) |
نیروی مداوم در 25℃ (N) |
طورس کل (mm) |
حداکثر ولتاژ (V) |
ثابت Back EMF (V/m/s) |
وزن سیمپیچ (g) |
قطر استاتور (mm) | طول (mm) |
| VCAR0001-0064-00A | 0.88 | 0.28 | 6.4 | 6.9 | 0.29 | 3 | 9.5 | 17.7 |
| VCAR0001-0010-00A | 0.73 | 0.42 | 1 | 4.8 | 0.6 | 2.7 | 24 | 11.2 |
| VCAR00025-0127-00A | 2.55 | 0.81 | 12.7 | 11.6 | 0.77 | 6.6 | 12.7 | 24 |
| VCAR0006-0039-00A | 6.2 | 1.9 | 3.9 | 6.6 | 1.12 | 7.9 | 20 | 17.2 |
| VCAR0006-0050-00A | 6.2 | 2.6 | 5 | 15.7 | 3.57 | 8.2 | 25 | 18.2 |
| VCAR0007-0040-00A | 7.2 | 2.4 | 4 | 7.5 | 1.88 | 7 | 14.2 | 23 |
| VCAR0007-0064-00A | 7.8 | 2.5 | 6.4 | 9.9 | 1.5 | 7.2 | 19.1 | 23.8 |
| VCAR0007-0127-00A | 7.1 | 2.3 | 12.7 | 12.8 | 1.6 | 11.4 | 19.1 | 27 |
| VCAR0011-0050-00A | 11.4 | 2.1 | 5 | 11.8 | 3 | 11.2 | 24 | 17.2 |
| VCAR0011-0100-00A | 10.5 | 2.9 | 10 | 43.8 | 3.5 | 20 | 31 | 26.8 |
| VCAR0013-0030-00A | 13 | 3.5 | 3 | 16 | 3.5 | 12 | 25 | 21 |
| VCAR0013-0072-00A | 13 | 4.2 | 7.2 | 26.6 | 5.72 | 16.2 | 26.2 | 24.7 |
| VCAR0014-0250-00A | 14 | 4.5 | 25 | 26.5 | 3.9 | 35 | 25.4 | 44.2 |
| VCAR0015-0062-00A | 15 | 6.5 | 6.2 | 26.2 | 9.75 | 14.8 | 33 | 25.6 |
| VCAR0022-0098-00A | 22 | 6.6 | 9.8 | 24.7 | 5.8 | 20 | 34.1 | 35 |
| VCAR0022-0448-00A | 22 | 11.4 | 44.8 | 14.3 | 4 | 52 | 48 | 75.7 |
| VCAR0025-0630-00A | 25.3 | 8 | 63 | 50.6 | 5 | 68 | 31.8 | 83.1 |
| VCAR0030-0150-00A | 29.4 | 4.73 | 15 | 40.5 | 7.4 | 27 | 30 | 31 |
| VCAR0032-0050-00A | 32 | 8.9 | 5 | 29.3 | 7.1 | 48 | 40 | 41.7 |
| VCAR0033-0099-00A | 33 | 8 | 9.9 | 24.3 | 5.87 | 23.5 | 36 | 26.7 |
| VCAR0033-0224-00A | 33 | 13.5 | 22.4 | 26.7 | 6.8 | 69 | 58 | 72 |
| VCAR0035-0090-00A | 35 | 11 | 9 | 26.4 | 9 | 33 | 25.4 | 44.3 |
| VCAR0035-0105-00A | 35 | 15.6 | 10.5 | 11.9 | 5 | 91 | 50 | 67 |
| VCAR0044-0040-00A | 44 | 16.3 | 4 | 18.3 | 8.9 | 46.5 | 53 | 21.2 |
| VCAR0044-0059-00A | 44.1 | 17.7 | 5.9 | 14.3 | 8 | 43 | 46 | 22 |
| VCAR0044-0075-00A | 44 | 13.7 | 7.5 | 16.8 | 7.6 | 38.6 | 31.1 | 35.9 |
| VCAR0044-0249-00A | 44 | 11.7 | 24.9 | 44.9 | 8.88 | 65.9 | 38.1 | 51.3 |
| VCAR0070-0149-00A | 70 | 27.3 | 14.9 | 26.9 | 17.7 | 79 | 43 | 53.7 |
| VCAR0075-0200-00A | 75 | 30 | 20 | 26.2 | 15.2 | 65 | 70 | 38.7 |
| VCAR0080-0129-00A | 80 | 35 | 12.9 | 27.7 | 18 | 149 | 49 | 53.8 |
| VCAR0087-0062-00A | 87 | 21.67 | 6.2 | 34.5 | 12.7 | 45.2 | 43.1 | 34.9 |
| VCAR0087-0563-00A | 87 | 17.5 | 56.3 | 63.4 | 8.1 | 177 | 72 | 110 |
| VCAR0105-0164-00A | 105 | 35.4 | 16.1 | 20.1 | 11.5 | 150 | 60.4 | 40.4 |
| VCAR0110-0380-00A | 110 | 37.4 | 38 | 23.2 | 9 | 150 | 60.4 | 60.4 |
| VCAR0113-0089-00A | 113 | 35 | 8.9 | 31 | 17.5 | 125 | 73 | 27.5 |
| VCAR0115-0065-00A | 115 | 30.1 | 6.5 | 35 | 17.3 | 52 | 40 | 58 |
| VCAR0130-0310-00A | 130 | 40 | 31 | 30.4 | 20.5 | 280 | 75.6 | 56.5 |
| VCAR0140-0150-00A | 140 | 42.2 | 15 | 33.4 | 26.6 | 80 | 53 | 53.7 |
| VCAR0210-0254-00A | 210 | 66.2 | 25.4 | 56.6 | 28 | 230 | 43.7 | 111.8 |
| VCAR0262-0112-00A | 262 | 111 | 11.2 | 35.1 | 41 | 285 | 71 | 64 |
| VCAR0262-0249-00A | 262 | 112 | 24.9 | 28.2 | 26 | 785 | 66 | 109.1 |
| VCAR0294-0498-00A | 294 | 56.8 | 49.8 | 114 | 24.5 | 685 | 93 | 136.9 |
| VCAR0436-0187-00A | 436 | 147.6 | 18.7 | 40.7 | 40.7 | 648 | 80.4 | 91 |
| VCAR0436-0250-00A | 436 | 167 | 25 | 31.6 | 37.2 | 775 | 78.4 | 110 |
| VCAR0436-0373-00A | 436 | 142.6 | 37.3 | 38 | 29.8 | 1050 | 76 | 163 |
| VCAR0980-0249-00A | 980 | 605 | 24.9 | 41.5 | 104 | 1426 | 126 | 134.5 |
| VCAR1351-0310-00A | 1351 | 376.8 | 31 | 73.5 | 68 | 1071 | 110 | 143.7 |
کاربردها
کاربردهای متداول: این موارد شامل تراز ویفر نیمههادی، تراز فوتونیک و فیبر نوری، موقعیتیابی هد پردازش لیزری، فوکوس محور Z در میکروسکوپها، پلتفرمهای اندازهگیری دقیق، بازرسی ماسک و موقعیتیابی تجهیزات پزشکی است.
این محرک ویس کویل همچنین در سیستمهای فوکوس خودکار دوربینهای صنعتی و برای کنترل دقیق شیرها در ابزارهای تحلیلی استفاده میشود. هرگونه تسک حرکتی با کورس کوتاه که نیازمند رزولوشن زیر میکرون و قابلیت حفظ موقعیت پایدار باشد، میتواند از این محرک بهرهمند شود.
سؤالات متداول
سؤال: رزولوشن ۰.۵ میکرومتر چگونه حاصل میشود؟
پاسخ: این رزولوشن از ترکیب یک موتور ویس کویل بدون اصطکاک و یک انکودر خطی با رزولوشن بالا در یک حلقه سروو بسته به دست میآید. انکودر موقعیت واقعی بار را اندازهگیری میکند و خروجی نیروی یکنواخت موتور امکان حرکات تکگامی ۰.۵ میکرومتری را فراهم میسازد.
سؤال: چه عواملی بر تکرارپذیری تأثیر میگذارند؟
پاسخ: تکرارپذیری عمدتاً به کیفیت انکودر، تنظیمات سروو (tuning) و پایداری حرارتی بستگی دارد. طراحی بدون تماس اصطکاک و سایش را حذف میکند، بنابراین تکرارپذیری مکانیکی در طول عمر موتور ثابت باقی میماند. تنها نگهداری دورهای توصیهشده، کالیبراسیون منظم انکودر است.
سؤال: آیا موتور در حالت برقدار میتواند موقعیت را حفظ کند؟
پاسخ: بله. در یک حلقه بسته، سروو میتواند با متعادل کردن نیرو در برابر بار، سیمپیچ را در هر موقعیتی در طول کورس ثابت نگه دارد. برای اکثر کاربردهای ایستا نیازی به ترمز نگهدارنده نیست.
سؤال: آیا امکان سفارش کورس حرکتی یا انکودر سفارشی وجود دارد؟
پاسخ: بله. شرکت SUPT MOTION میتواند کورس حرکتی، نیرو، ولتاژ و نوع انکودر را تنظیم و سفارشیسازی کند. برای دریافت پیشنهاد متناسب با نیاز خود، هدف دقت و پروفایل حرکتی مدنظرتان را با ما در میان بگذارید.
