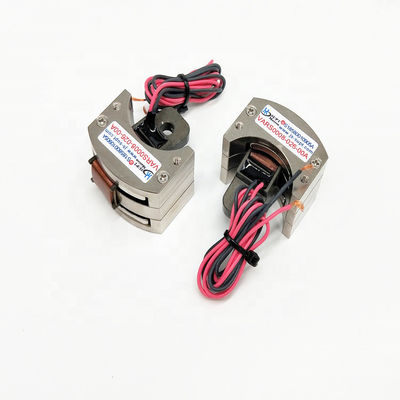

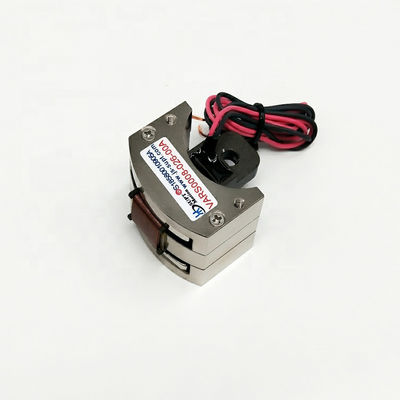

VARS0008 ميكرو سايز موتور چرخنده صداي اسپيل پاسخ سريع صفر مقاومت 26 درجه

مرور کلی محصول

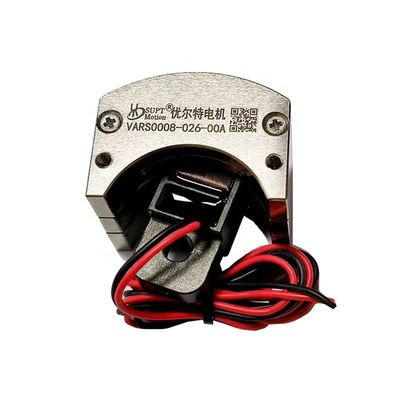

موتور کویل صوتی دوار VARS0008-026-00A یک محرک کویل صوتی از نوع نوسانی است که توسط SUPT MOTION برای موقعیت‌یابی دقیق با زاویه محدود توسعه یافته است. در دمای ۲۵ درجه سانتی‌گراد، دارای کورس کلی ۲۶ درجه، گشتاور پیک ۰.۰۸ نیوتن‌متر، گشتاور پیوسته ۰.۰۵ نیوتن‌متر و حداکثر ولتاژ محرک ۶.۴ ولت است.
این موتور با وزن تنها ۱۱.۷ گرم و ابعاد کلی ۳۵ × ۳۹.۸ × ۳۶.۱ میلی‌متر، یکی از فشرده‌ترین محرک‌های دوار در سری VARS است. از آنجایی که کویل مستقیماً در میدان مغناطیسی حرکت می‌کند و نیازی به چرخ‌دنده، تسمه یا برس نیست، این موتور کویل صوتی دوار تقریباً بلافاصله به جریان محرک پاسخ می‌دهد و بدون لقی کار می‌کند.
این طراحی مینیاتوری برای کاربردهایی که موتورهای سروو سنتی قابل نصب نیستند، مانند ماژول‌های نوری، موقعیت‌یابی آینه و سیستم‌های شیر میکرو مناسب است. این محرک دارای عمر مفید نامی ۱۰,۰۰۰ ساعت است و نیازی به روانکاری یا نگهداری دوره‌ای ندارد.

راه حل

اجزای حرکت دوار سنتی مانند موتورهای DC دنده‌ای و موتورهای پله‌ای از مشکلاتی مانند لقی، گشتاور ناهموار، اصطکاک و پاسخ کند رنج می‌برند که دقت موقعیت‌یابی و عملکرد دینامیکی آن‌ها را در کاربردهای فرکانس بالا محدود می‌کند. VARS0008-026-00A با استفاده از معماری کویل صوتی نوسانی با درایو مستقیم، این مشکلات را برطرف می‌کند.
گشتاور خروجی متناسب با جریان محرک است که امکان کنترل نیروی خطی و تکرارپذیر را فراهم می‌کند؛ در همین حال، جرم حرکتی بسیار کم، شتاب بالا و زمان پاسخ‌دهی در حد میلی‌ثانیه را تضمین می‌کند. بدون اجزای انتقال مکانیکی، لقی صفر و گشتاور ناهموار صفر از ویژگی‌های ذاتی این طراحی هستند و وضوح موقعیت نهایی تنها به سنسور بازخورد محدود می‌شود. این موتور قادر به نوسان دوطرفه پیوسته با فرکانس بالا است و آن را برای وظایف لرزش، اسکن و میرایی فعال مناسب می‌سازد.
محفظه فشرده آن ادغام را در محصولات با فضای محدود ساده می‌کند، در حالی که کویل با اندوکتانس کم به الکترونیک محرک اجازه می‌دهد جریان را به سرعت تعدیل کند و در نتیجه حرکتی روان و بدون لرزش ایجاد شود. در نتیجه، مهندسان می‌توانند با استفاده از تنها یک تقویت‌کننده جریان ساده و یک سنسور موقعیت، یک حلقه موقعیت‌یابی با دقت بالا و دامنه دینامیکی بالا بسازند. در مقایسه با ترکیب موتور و چرخ‌دنده سنتی، این راه حل هزینه‌های سیستم را کاهش می‌دهد، زمان توسعه را کوتاه می‌کند و قابلیت اطمینان را بهبود می‌بخشد.

مشخصات فنی

کاربرد

کاربردهای معمول شامل محرک‌های موقعیت‌یابی آینه برای فناوری‌های لیزر، سیستم‌های اسکن نوری و هدایت پرتو، محرک‌های شیر دوار و میرایی، میزهای موقعیت‌یابی دوار و محرک‌های کنترل پرواز است. این موتور به طور گسترده در صنایع نیمه‌هادی، خودرو، صنعتی و هوافضا، و همچنین در ابزارهای پزشکی و اتوماسیون آزمایشگاهی استفاده می‌شود. اندازه میکرو و پاسخ سریع آن را به گزینه‌ای عالی برای تثبیت گیمبال دوربین‌های مینیاتوری، موقعیت‌یابی سوئیچ نوری، تنظیم هد پرینت و هر مکانیزمی که نیاز به حرکت زاویه‌ای سریع و بدون لقی در یک فضای کوچک دارد، تبدیل می‌کند. کورس سفارشی، ولتاژ محرک و ابعاد نصب برای پروژه‌های OEM در دسترس است.

سوالات متداول

سوال ۱: کورس کلی این موتور کویل صوتی دوار چقدر است؟

VARS0008-026-00A کورس کلی ۲۶ درجه را فراهم می‌کند. زاویه کورس را می‌توان بر اساس نیاز برنامه سفارشی کرد.

سوال ۲: چرا این موتور لقی صفر دارد؟

این موتور از ساختار درایو مستقیم استفاده می‌کند. کویل مستقیماً در میدان مغناطیسی بدون چرخ‌دنده یا قطعات انتقال حرکت می‌کند، بنابراین لقی مکانیکی و ناهمواری به طور کامل حذف می‌شوند.

سوال ۳: عمر مفید موتور چقدر است؟

عمر مفید نامی ۱۰,۰۰۰ ساعت تحت شرایط عملیاتی عادی است. هیچ برس یا قطعات انتقال فرسوده برای تعویض وجود ندارد.

سوال ۴: حداقل مقدار سفارش و زمان تحویل چقدر است؟

حداقل مقدار سفارش ۱ قطعه است. سفارشات نمونه در عرض ۳ تا ۵ روز کاری تحویل داده می‌شوند و تولید انبوه ۱۵ تا ۲۵ روز طول می‌کشد.

سوال ۵: آیا موتور را می‌توان برای محصول من سفارشی کرد؟

بله. زاویه کورس، ولتاژ محرک، مقاومت کویل، طول کابل و ابعاد نصب همگی برای پروژه‌های OEM قابل سفارشی‌سازی هستند. لطفاً جزئیات برنامه خود را برای یک راه حل سفارشی ارائه دهید.
