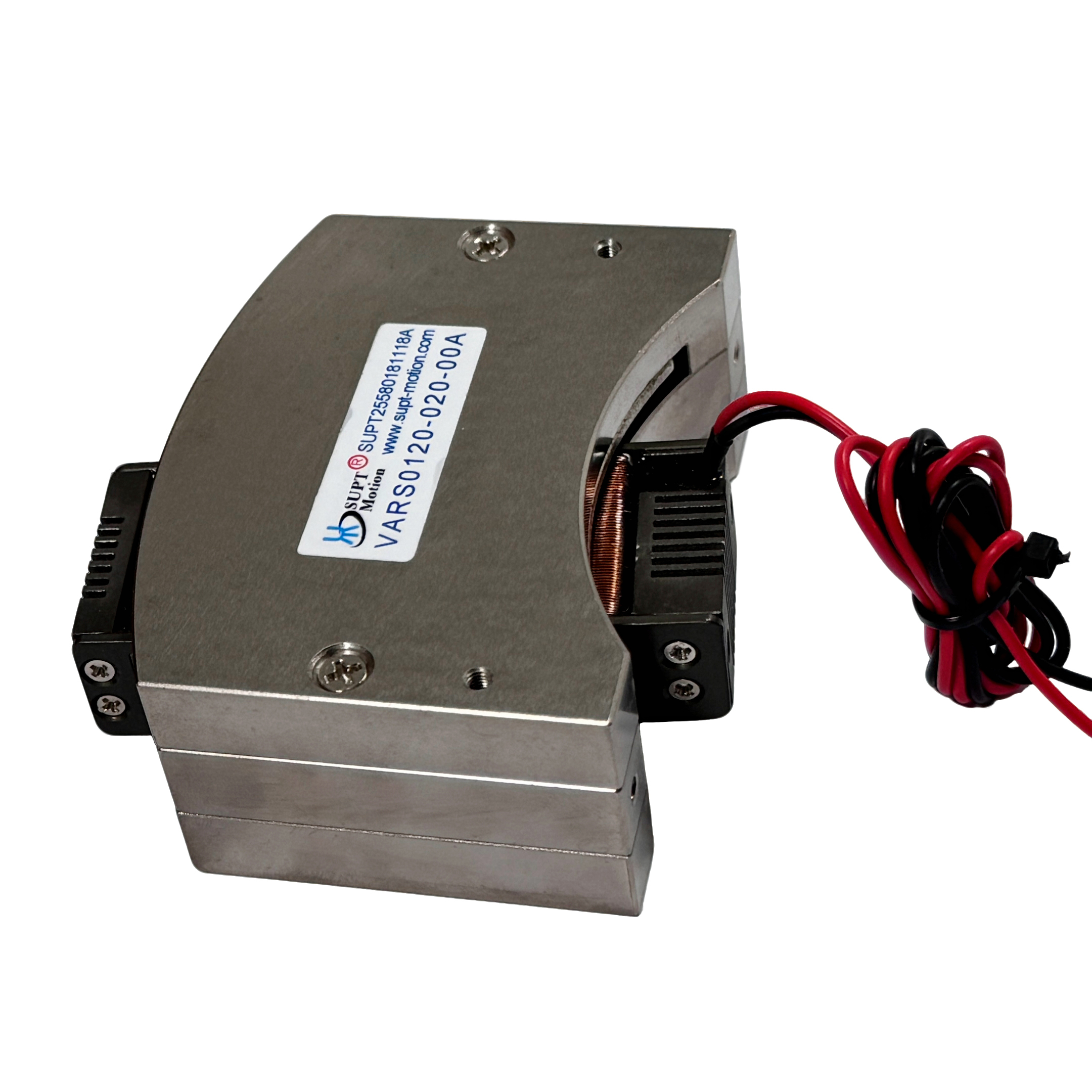

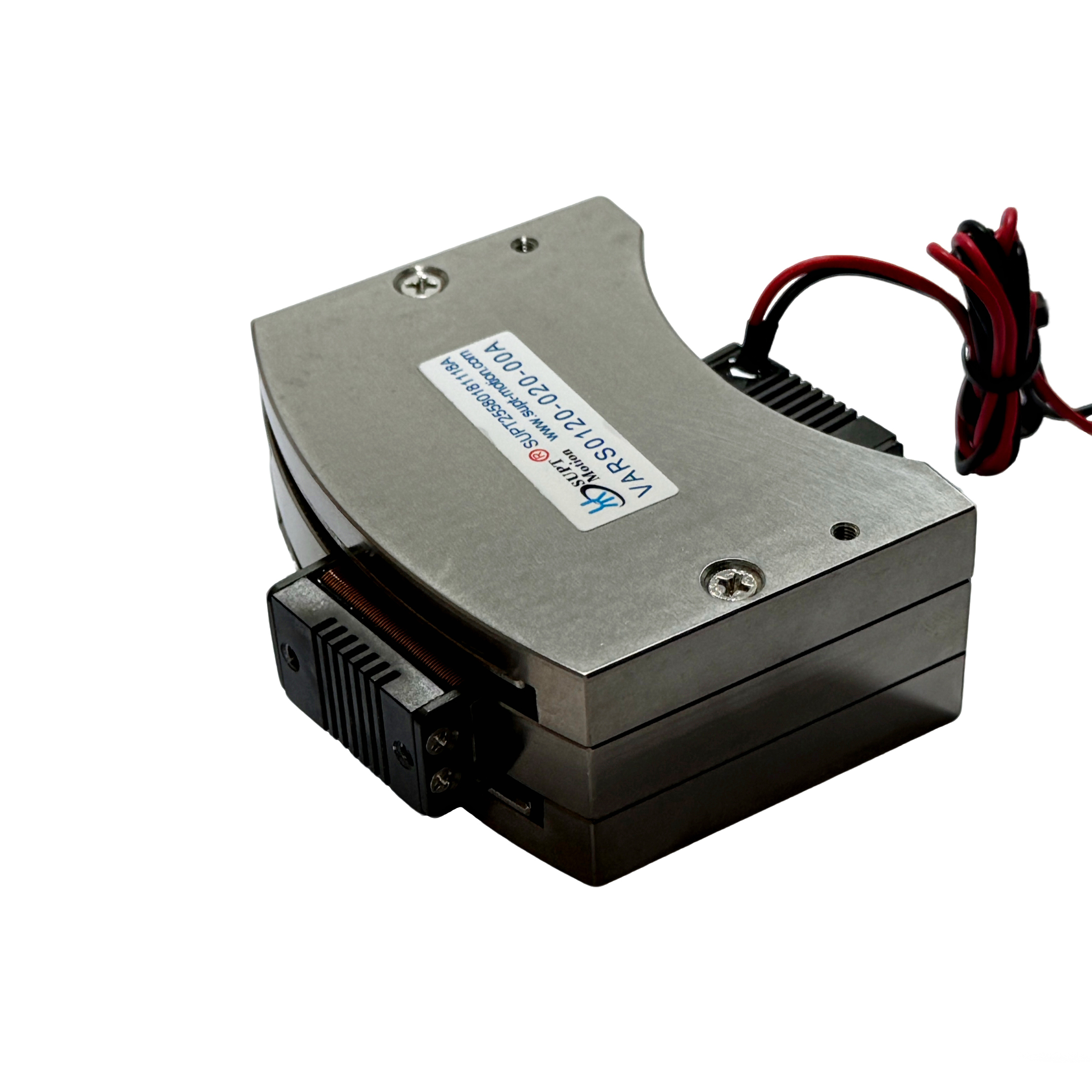

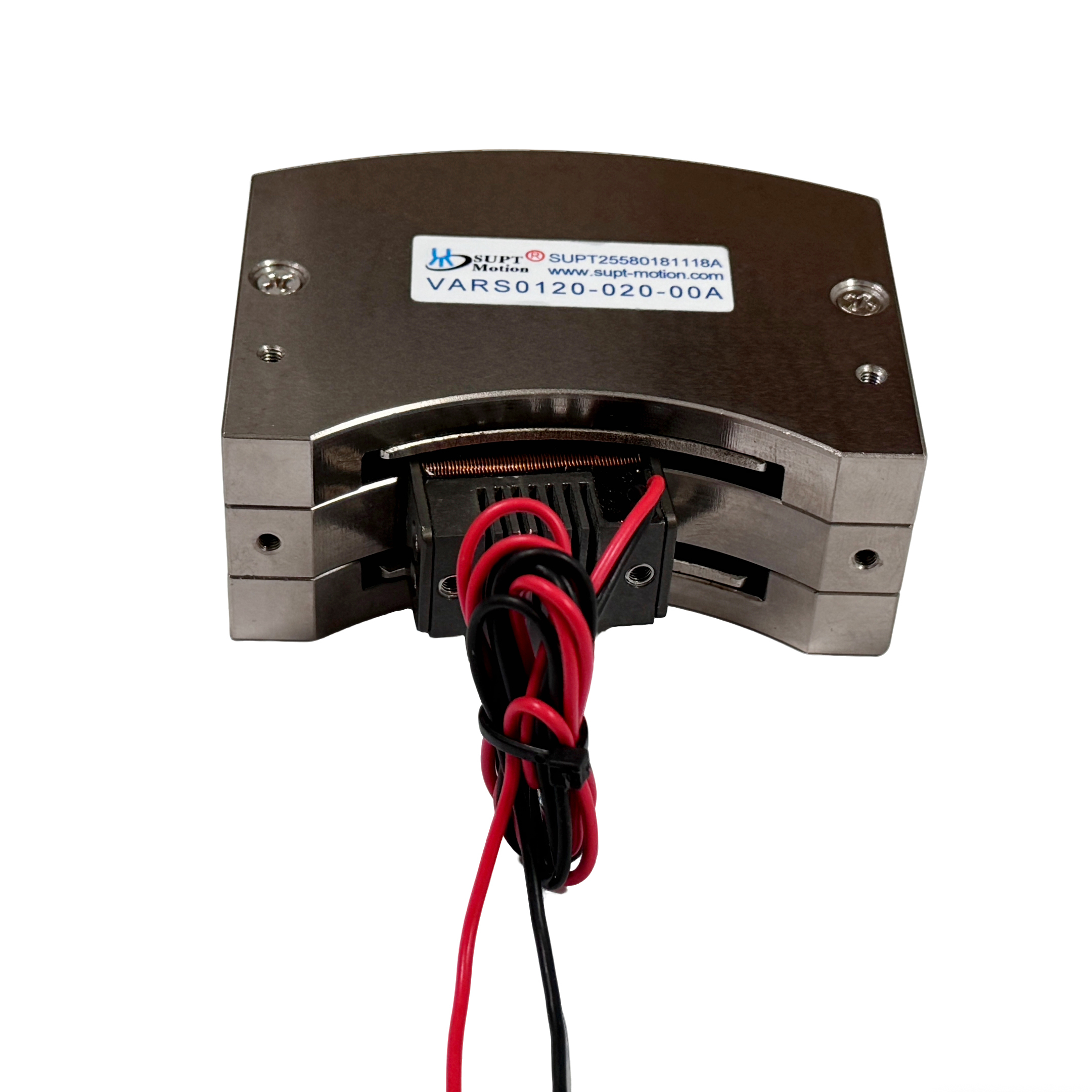

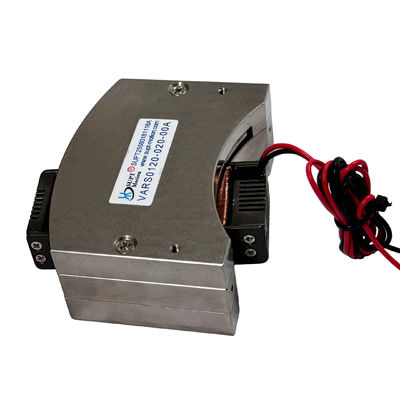

موتور کویل صوتی چرخشی VARS0120 شتاب بالا بدون لقی گشتاور 1.2 نیوتن متر

خلاصه ی محصول

موتور VARS0120-020-00A چرخدار سرپیچی صدای یک محرک نوسان دهنده با شتاب بالا در سری SUPT MOTION VARS است. در 25 ° C این محرک حداکثر گشتاور 1 را ارائه می دهد.2 N·m و یک گشتاور مستمر 0.5 N·m در محدوده کل ضربه 20 درجه، با حداکثر ولتاژ محرک 8.4 ولت
پیچ صدا فقط 65 گرم وزن دارد و اندازه محفظه موتور 81 × 73.4 × 32 میلی متر است. ترکیب گشتاور بالا و جرم متحرک کم باعث شتاب زاویه ای عالی می شود.که به محرک اجازه می دهد تا در عرض چند میلی ثانیه به موقعیت فرمان برسد.طراحی کویل صوتی با محرک مستقیم، دنده ها و اجزای انتقال را حذف می کند، که منجر به صفر واکنش، صفر اثر cogging و حرکت دو طرفه صاف در فرکانس های بالا می شود.
این موتور چرخش صدا به طور خاص برای کاربردهایی طراحی شده است که نیاز به حرکت پرخاشگرانه از نقطه به نقطه، ثبات سریع و تکرار پذیری بالا دارند، مانند مکانیسم های انتخاب و مکان،درایوهای شاترVARS0120-020-00A از ساخت آلیاژ آلومینیومی برخوردار است، عمر نامی 10،000 ساعت است و بدون تعمیر و نگهداری است،ارائه عملکرد پویا درجه سرو به سیستم های حرکت فشرده.

راه حل

اتوماسیون با سرعت بالا نیازمند محرک هایی است که قادر به شتاب سریع، ثبات سریع و تکرار دقیق بدون خطا مکانیکی هستند.واکنش، و انطباق، که همه آنها عملکرد پویا را کاهش می دهند.VARS0120-020-00A این مشکل را با استفاده از یک موتور سرکه چرخشی مستقیم که باعث تولید گشتاور مستقیما از یک سرکه کم وزن می شود، حل می کند.
توانایی شتابش بالا زمان چرخه را برای تجهیزات جمع آوری و محل و مرتب سازی کوتاه می کند، در حالی که طراحی صفر ردعمل اطمینان از توقف دقیق در زاویه دستور داده شده با هر حرکت است.از آنجایی که موتور هیچ چرخشی ندارد، حرکت حتی در سرعت های بسیار پایین نیز به طور استثنایی صاف باقی می ماند و در نتیجه ثبات موقعیت در مکانیسم های دقیق را بهبود می بخشد.
رابطه خطی بین جریان و گشتاور نرم افزار کنترل را ساده می کند: درایوهای سرو استاندارد یا تقویت کننده های جریان ساده می توانند موتور را در حالت قدرت، سرعت یا موقعیت حرکت دهند.در مقایسه با سیستم های سرو روتاری سنتی، این کار تلاش مهندسی را کاهش می دهد و تعداد اجزای آن را به حداقل می رساند.قاب آلومینیوم محکم و مجموعه کویل مهر و موم نیز این محرک مناسب برای محیط های صنعتی با گرد و غبار و ارتعاش.

مشخصات

درخواست

ویژگی شتاب بالا برای مونتاژ خودکار، دستکاری نیمه هادی، تجهیزات آزمایش و بازرسی و سایر کاربردهایی که زمان چرخه کوتاه حیاتی است مناسب است.استفاده های معمول عبارتند از مکانیسم های شاخص چرخش، شاتر و دروازه های محرک، چترهای مرتب سازی، شبیه سازی بار پویا، سیستم های کنترل و کنترل پرواز.محرک همچنین در کارهای اسکن فرکانس بالا و تردد عملکرد خوبی دارد که در آن حرکت دو طرفه سریع مورد نیاز استبازارها شامل نیمه هادی، خودرو، اتوماسیون صنعتی و هوافضا می باشد. محرک سفارشی، ولتاژ و پیکربندی های نصب برای ادغام OEM ارائه می شود.

سوالات عمومی

سوال1: این موتور چقدر می تواند شتاب دهد؟

جرم کم کویل حرکت 65 گرم در ترکیب با 1.2 N-m torque حداکثر باعث شتاب زاویه ای بسیار بالا می شود. زمان های معمولی قدم و آرامش در محدوده میلی ثانیه است.بسته به جاودانگی بار و تنظیمات راننده.

سوال 2: کل ضربه VARS0120-020-00A چیست؟

ضرب و شتم کل استاندارد 20 درجه است. مقادیر ضرب و شتم از 6 تا 100 درجه در سراسر سری VARS در دسترس است.

س3: آیا موتور می تواند برای نوسان مداوم استفاده شود؟

بله، طراحی محرک مستقیم از نوسان دو طرفه فرکانس بالا در محدوده چرخش ثابت پشتیبانی می کند، که برای اسکن و استفاده از تردر مناسب است.

سوال 4: چه راننده ای توصیه می شود؟

یک درایور PWM یا تقویت کننده جریان خطی برای 8.4 ولت و جریان اوج مورد نیاز توصیه می شود.

س5: آیا این موتور برای محیط های صنعتی مناسب است؟

آره، قاب آلومينيومي و ساخت قوي براي اتوماسيون صنعتي طراحی شده و موتور تحت شرايط کار عادی نيازي به نگهداري نداره
