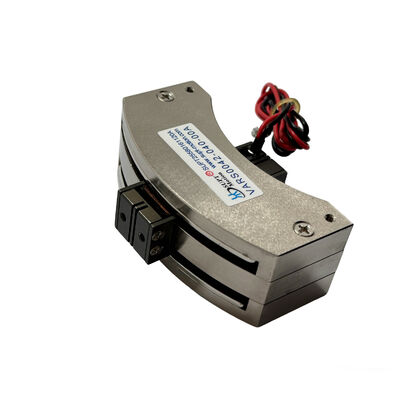

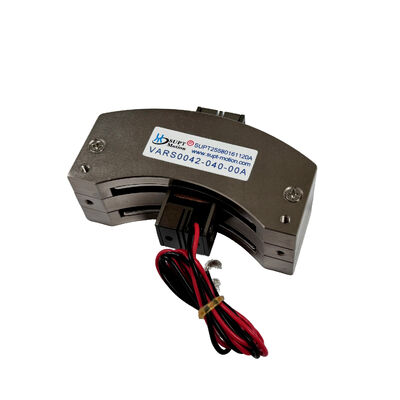

VARS0042 موتور کویل صوتی دوار کنترل آینه سریع 0.42 نیوتن متر عملگر 40 درجه
| محل منبع | جیانگ سو، چین |
|---|---|
| نام تجاری | SUPT MOTION |
| گواهی | ISO9001-2000 |
| شماره مدل | VARS0042-040-00A |
| مقدار حداقل تعداد سفارش | 1 قطعه |
| قیمت | USD 80-150 / Piece |
| جزئیات بسته بندی | کارتن صادراتی با محافظ فوم ضد الکتریسیته ساکن |
| زمان تحویل | 3-5 روز کاری برای نمونه ها، 15-25 روز برای فله |
| شرایط پرداخت | T/T |
| قابلیت ارائه | 3000 عدد در ماه |
جزئیات محصول
| گشتاور اوج | 0.42 نیوتن متر | نوع موتور | موتور کویل صوتی دوار (نوع چرخش) |
|---|---|---|---|
| BACK EMF CONSTANT | 0.12 V/m/s | حداکثر ولتاژ | 3.5 V |
| وزن کویل | 38 گرم | عمر سرویس | 10،000 ساعت |
| سکته مغزی | 40 درجه | ابعاد LxWxH | 82 × 53.6 × 30.3 میلی متر |
| گشتاور پیوسته در 25 درجه سانتیگراد | 0.38 نیوتن متر | مواد | آلیاژ آلومینیوم |
| مدل محصول | VARS0042-040-00A | ||
| برجسته کردن | عملگر گالوو کنترل آینه سریع,موقعیت یابی با زاویه محدود و پایداری بالا,موتور نوسانی محرک مستقیم ولتاژ پایین |
||
توضیحات محصول
مرور کلی محصول
VARS0042-040-00A یک موتور صوتی چرخشی از نوع چرخشی است که توسط SUPT MOTION برای حرکت مستقیم و محدود زاویه ای توسعه یافته است. در دمای ۲۵ درجه سانتیگراد، این موتور صوتی چرخشی، گشتاور پیک ۰.۴۲ نیوتن متر و گشتاور پیوسته ۰.۳۸ نیوتن متر را در محدوده کل حرکت ۴۰ درجه، با حداکثر ولتاژ درایو نامی فقط ۳.۵ ولت ارائه می دهد.
وزن سیم پیچ متحرک فقط ۳۸ گرم است و در میدان مغناطیسی بدون نیاز به چرخ دنده، تسمه یا برس می چرخد؛ در نتیجه، شفت خروجی تقریباً بلافاصله به جریان درایو پاسخ می دهد و هیچ لقی مکانیکی وجود ندارد. ابعاد قاب آن ۸۲ × ۵۳.۶ × ۳۰.۳ میلی متر است که امکان نصب آن را در ماژول های نوری فشرده و سرهای اسکن فراهم می کند.
این محرک چرخشی بر اساس اصل موتور گشتاور محدود زاویه ای کار می کند: گشتاور تولید شده متناسب با جریان سیم پیچ است و به دستگاه ویژگی های خطی ذاتی می دهد که کنترل آن آسان است و عاری از اثرات دندانه دار شدن است.
راه حل
سیستم های هدایت و اسکن پرتو، الزامات سختگیرانه ای را برای محرک های زاویه ای تعیین می کنند: آینه ها باید به سرعت به موقعیت های فرمان داده شده خود برسند، بدون نوسان تثبیت شوند و در طول عملیات لیزر، زوایای خود را با پایداری بالا حفظ کنند. در فرکانس های سوئیچینگ مورد استفاده در کنترل کننده های گالوانومتر، موتورهای چرخ دنده ای و درایوهای استپر اغلب با مسائلی مانند لقی، رزونانس و گرم شدن بیش از حد مواجه می شوند.
VARS0042-040-00A با معماری قاب باز سیم پیچ صوتی خود این الزامات را برآورده می کند. به دلیل رابطه متناسب بین گشتاور و جریان، همراه با جرم کم آن، این محرک چرخشی به شتاب بسیار بالایی برای اندازه خود دست می یابد و هنگام استفاده با درایور حالت جریان، می تواند در عرض چند میلی ثانیه به زاویه هدف برسد.
از آنجایی که هیچ مکانیزم کاهش مکانیکی وجود ندارد، لقی صفر است؛ در همین حال، ولتاژ سیم پیچ کم ۳.۵ ولت مصرف برق را پایین نگه می دارد و به موتور اجازه می دهد تا در طول اسکن پیوسته خنک بماند.
طراحان سیستم می توانند حلقه را با استفاده از انکودر یا سنسور خازنی در اطراف موقعیت بسته محرک ببندند، بنابراین حرکت زاویه ای صاف و قابل تکرار را در کل محدوده ۴۰ درجه به دست می آورند. ویژگی های گشتاور خطی آن فرآیند تنظیم سروو را ساده می کند و نیاز به جداول جبران پیچیده را از بین می برد و در نتیجه زمان توسعه را برای برنامه های کنترل آینه با سرعت بالا کاهش می دهد.
مشخصات
| پارامتر | مقدار |
|---|---|
| مدل محصول | ۴۰ |
| نوع موتور | موتور صوتی چرخشی (محرک چرخشی) |
| گشتاور پیک | ۰.۴۲ نیوتن متر |
| گشتاور پیوسته در دمای ۲۵ درجه سانتیگراد | ۰.۳۸ نیوتن متر |
| میلی متر | ۴۰ درجه |
| (ولت بر متر بر ثانیه) | ۳.۵ ولت |
| طول | ۰.۱۲ ولت بر متر بر ثانیه |
| وزن سیم پیچ | ۳۸ گرم |
| (میلی متر) | ۸۲ میلی متر |
| (میلی متر) | ۵۳.۶ میلی متر |
| ۰.۰۸ | ۳۰.۳ میلی متر |
| جنس | آلیاژ آلومینیوم |
| عمر مفید | ۱۰۰۰۰ ساعت |
| گارانتی | ۱ سال |
| مدل محصول | گشتاور پیک (نیوتن متر) |
گشتاور پیوسته در دمای ۲۵ درجه سانتیگراد (نیوتن متر)حرکت کلدرجه ( |
میلی متر ) حداکثر ولتاژ (ولت)ثابت بک EMF |
(ولت بر متر بر ثانیه) وزن سیم پیچ (گرم) |
طول (میلی متر) |
عرض | (میلی متر) ۰.۰۵ |
(میلی متر) ۰.۰۵ |
۰.۰۸ ۰.۰۵ |
| ۲۶ | ۶.۴ | ۳۹.۸ | ۱۱.۷ | ۳۵ | ۳۹.۸ | ۳۶.۱ | VARS0017-090-00A | ۰.۱۷ | ۰.۱ |
| ۹۰ | ۱۱.۱ | ۴۱.۵ | ۱۷.۸ | ۷۰ | ۴۱.۵ | ۳۹ | VARS0022-032-00A | ۰.۲۲ | ۰.۱۲ |
| ۳۲ | ۱۵.۵ | ۵۳.۶ | ۱.۱۴ | ۶۰ | ۶۰ | ۳۶ | VARS0706-014-00A | VARS0706-014-00A | ۰.۳۸ |
| ۴۰ | ۳.۵ | ۰.۱۲ | ۳۸ | ۶۵ | ۵۳.۶ | ۳۰.۳ | VARS0077-020-00A | ۰.۷۷ | ۰.۶۳ |
| ۲۰ | ۶.۷ | ۰.۲۴ | ۶۵ | ۷۵ | ۵۰ | ۳۰ | VARS0120-020-00A | ۰.۸۴ | VARS0042-040-00A معمولاً به عنوان یک محرک موقعیت آینه در انواع تجهیزات فناوری لیزر، از جمله اسکنرهای گالوانومتر برای علامت گذاری و حکاکی لیزری، دستگاه های هدایت پرتو برای برش و جوش لیزری، سوئیچ های نوری و ماژول های هدایت LiDAR نصب می شود. حرکت گسترده ۴۰ درجه ای و ولتاژ درایو پایین آن نیز آن را در صنایع نیمه هادی، خودرو، صنعتی و هوافضا برای استفاده به عنوان شیرهای چرخشی و محرک های میرایی، سیستم های موقعیت یابی چرخشی و محرک های کنترل پرواز بسیار مورد توجه قرار می دهد. |
| ۳۰ | ۶.۳ | ۰.۲ | VARS0042-040-00A معمولاً به عنوان یک محرک موقعیت آینه در انواع تجهیزات فناوری لیزر، از جمله اسکنرهای گالوانومتر برای علامت گذاری و حکاکی لیزری، دستگاه های هدایت پرتو برای برش و جوش لیزری، سوئیچ های نوری و ماژول های هدایت LiDAR نصب می شود. حرکت گسترده ۴۰ درجه ای و ولتاژ درایو پایین آن نیز آن را در صنایع نیمه هادی، خودرو، صنعتی و هوافضا برای استفاده به عنوان شیرهای چرخشی و محرک های میرایی، سیستم های موقعیت یابی چرخشی و محرک های کنترل پرواز بسیار مورد توجه قرار می دهد. | ۷۵ | ۴۸.۹ | ۳۰.۶ | VARS0120-020-00A | ۱.۲ | ۰.۵ |
| ۲۰ | ۸.۴ | ۰.۶۷ | ۶۵ | ۸۱ | ۷۳.۴ | ۴.۳ | VARS0350-060-00A | ۳.۵ | ۱.۱۴ |
| ۶۰۲۵.۸۰.۵۲۱۱۵۱۱۵ | ۶۵ | ۵۴.۵ | VARS0706-014-00A | ۷.۱ | ۲.۱ | ۷۱.۵ | ۷۱.۵ | ۴.۳ | ۱۳۵۰ |
| ۱۱۵ | ۶۵ | ۵۴.۵ | VARS4520-030-00A | ۴۵.۲ | ۱۹ | ۳۰ | ۷۱.۵ | ۴.۳ | ۱۳۵۰ |
| ۲۴۰ | ۷۸ | کاربرد | VARS0042-040-00A معمولاً به عنوان یک محرک موقعیت آینه در انواع تجهیزات فناوری لیزر، از جمله اسکنرهای گالوانومتر برای علامت گذاری و حکاکی لیزری، دستگاه های هدایت پرتو برای برش و جوش لیزری، سوئیچ های نوری و ماژول های هدایت LiDAR نصب می شود. حرکت گسترده ۴۰ درجه ای و ولتاژ درایو پایین آن نیز آن را در صنایع نیمه هادی، خودرو، صنعتی و هوافضا برای استفاده به عنوان شیرهای چرخشی و محرک های میرایی، سیستم های موقعیت یابی چرخشی و محرک های کنترل پرواز بسیار مورد توجه قرار می دهد. | در تمام کاربردهای فوق، این محرک مزایای یکسانی را ارائه می دهد: کنترل سریع آینه با زمان تثبیت در حد میلی ثانیه، گشتاور نگهدارنده پایدار که قادر به مقاومت در برابر ارتعاشات خارجی است و بدنه ای فشرده که چیدمان میز نوری را ساده می کند. موتور می تواند نوسانات پیوسته دو طرفه را در محدوده گشتاور پیوسته خود تحمل کند و آن را برای کاربردهای لرزش، ردیابی و اسکن مناسب می کند. SUPT MOTION از سفارشی سازی OEM محدودیت های حرکت، نیرو، طول کابل و هندسه نصب برای پروژه های حجمی پشتیبانی می کند. | سوالات متداول | سوال ۱: حرکت کل این موتور صوتی چرخشی چقدر است؟ | VARS0042-040-00A یک حرکت کل ۴۰ درجه را ارائه می دهد. حرکت مکانیکی می تواند کاهش یابد یا زاویه الکتریکی توسط کنترل کننده برای برنامه هایی که به محدوده کاری کوچکتر نیاز دارند، محدود شود. | سوال ۲: آیا این موتور می تواند یک آینه هدایت سریع را هدایت کند؟ | بله. سیم پیچ درایو مستقیم و جرم متحرک ۳۸ گرمی، ثابت های زمانی مکانیکی بسیار کوتاهی را ایجاد می کنند، بنابراین آینه پس از هر حرکت به سرعت تثبیت می شود. با یک کنترل کننده حلقه بسته و یک سنسور موقعیت، کنترل آینه سریع و قابل تکرار در سیستم های اسکن لیزری و تثبیت پرتو قابل دستیابی است. |
سوال ۳: چرا حداکثر ولتاژ فقط ۳.۵ ولت است؟
سیم پیچ برای عملکرد ولتاژ پایین و جریان بالا سیم پیچی شده است تا گرما و تداخل الکترومغناطیسی در تجهیزات نوری حساس به حداقل برسد. یک تقویت کننده خطی ساده یا درایور PWM با رتبه ۳.۵ ولت و جریان پیک مورد نیاز کافی است و SUPT MOTION می تواند در انتخاب درایور مشاوره دهد.
سوال ۴: آیا این محرک لقی یا دندانه دار شدن دارد؟
خیر. هیچ چرخ دنده، تسمه یا سایر عناصر انتقال بین سیم پیچ و خروجی وجود ندارد، بنابراین لقی و گشتاور دندانه دار شدن از نظر ساختاری حذف می شوند. تکرارپذیری موقعیت فقط توسط سنسور بازخورد و نصب مکانیکی محدود می شود.
سوال ۵: شرایط سفارش و سفارشی سازی چیست؟
حداقل مقدار سفارش ۱ قطعه است، با تحویل نمونه در ۳-۵ روز کاری و تولید انبوه در ۱۵-۲۵ روز. محدودیت های حرکت، ولتاژ درایو، مقاومت سیم پیچ، کابل و ابعاد نصب را می توان برای پروژه های OEM سفارشی کرد.
