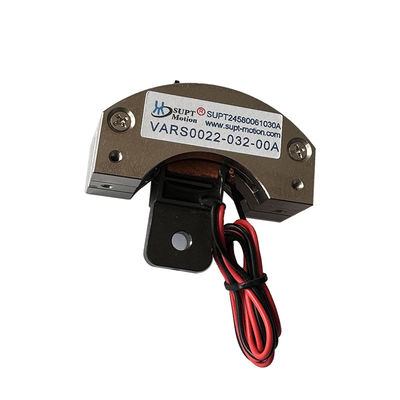

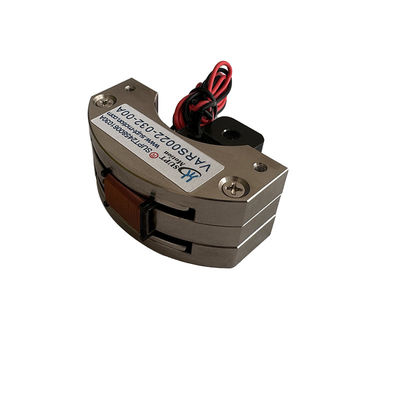

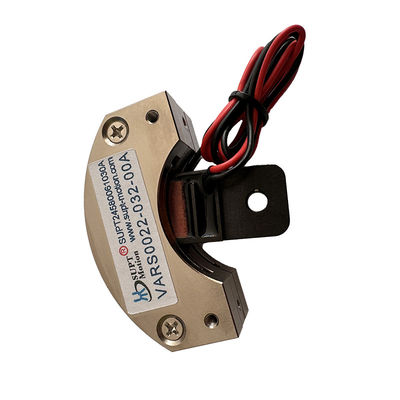

VARS0022 موتور کویل صدای چرخشی سایز کوچک ثبات بالا 0.22Nm 32deg اکتواتور
| محل منبع | جیانگ سو، چین |
|---|---|
| نام تجاری | SUPT MOTION |
| گواهی | ISO9001-2000 |
| شماره مدل | VARS0022-032-00A |
| مقدار حداقل تعداد سفارش | 1 قطعه |
| قیمت | $ 60-$110 / Piece |
| جزئیات بسته بندی | کارتن صادراتی با محافظ فوم ضد الکتریسیته ساکن |
| زمان تحویل | 3-5 روز کاری برای نمونه ها، 15-25 روز برای فله |
| شرایط پرداخت | T/T |
| قابلیت ارائه | 3000 عدد در ماه |
جزئیات محصول
| گشتاور اوج | 0.22 نیوتن متر | نوع موتور | موتور کویل صوتی دوار (نوع چرخش) |
|---|---|---|---|
| BACK EMF CONSTANT | 0.16 V/m/s | حداکثر ولتاژ | 15.5 ولت |
| وزن کویل | 21.5 گرم | عمر سرویس | 10،000 ساعت |
| سکته مغزی | 32 درجه | ابعاد LxWxH | 60 × 60 × 36 میلی متر |
| گشتاور پیوسته در 25 درجه سانتیگراد | 0.12 نیوتن متر | مواد | آلیاژ آلومینیوم |
| مدل محصول | VARS0022-032-00A | ||
| برجسته کردن | اکتیوتر کویل صوتی چرخشی سایز کوچک,موقعیت زاویه فشرده با ثبات بالا,واکنش سریع موتور سوئیچ سبک وزن |
||
توضیحات محصول
خلاصه ی محصول
VARS0022-032-00A یک موتور پیچ و خم چرخدار کوچک است که توسط SUPT MOTION معرفی شده است و به طور خاص برای موقعیت زاویه ای دقیق در فضاهای محدود طراحی شده است.این موتور چرخش سرکه صدا، حداکثر گشتاور 0 را ارائه می دهد..22 N·m و یک گشتاور مستمر 0.12 N·m در یک محدوده حرکت 32 درجه با حداکثر ولتاژ 15.5 V
این موتور تنها 60 × 60 × 36 میلی متر اندازه دارد و با یک کویل متحرک که تنها 21.5 گرم وزن دارد، در حال حاضر یکی از سبک ترین محرک های چرخشی محدود زاویه ای است که برای کاربردهای درجه ابزار در دسترس است.با تشکر از طراحی محرک مستقیم، روتور بلافاصله به دستورات فعلی پاسخ می دهد و از مشکلات واکنش های متداول در موتورهای چرخ دار آزاد است.
از آنجایی که تورک با جریان خطی افزایش می یابد و هیچ فرسایش برس وجود ندارد، این دستگاه حرکتی صدا به صورت یکپارچه و قابل تکرار در طول عمر نامگذاری 10،000 ساعت خود را فراهم می کند.محفظه آلومینیوم آلیاژ ارائه می دهد تبعید گرما عالی و حفاظت از سیم پیچ و مجموعه های مغناطیس در هر دو محیط صنعتی و آزمایشگاهی.
راه حل
طراحان ابزارهای جمع و جور اغلب به یک پلت فرم چرخشی نیاز دارند که به اندازه کافی کوچک باشد تا در کنار اجزای نوری یا سنسورها نصب شود، اما به اندازه کافی پایدار باشد تا زاویه آن را در طول اندازه گیری حفظ کند.موتورهای مایکرو استپر نه تنها وزن را اضافه می کنند بلکه جریان نگهدارنده مداوم را مصرف می کنند و موجی را تولید می کنند که با بار های مفید حساس تداخل می کند.
VARS0022-032-00A یک جایگزین ارائه می دهد: یک میکرو اکتیوتر بسیار پایدار. کویل به طور مستقیم در میدان مغناطیسی هدایت می شود، بنابراین موتور صفر واکنش و صفر گشتاور نگه داری دارد.جرم کم متحرک یک فرکانس رزونانس مکانیکی به اندازه کافی بالا را تضمین می کند.، که یک پاسخ سریع و به خوبی خنک شده در حالت ثابت را امکان پذیر می کند. گشتاور نگهدارنده به صورت الکترومغناطیسی تأمین می شود و فقط نیاز به جریان مداوم متوسط برای حفظ دارد،که سیستم را قادر می سازد بدون نیاز به ترمز مکانیکی به قفل زاویه ای سخت دست یابد..
این راه حل به مهندسان این امکان را می دهد که یک حلقه موقعیت گیری زاویه ای بسیار پایدار را با استفاده از تنها سه جزء: محرک، یک تقویت کننده جریان و یک سنسور زاویه بسازند.ثابت گشتاور قابل پیش بینی روند تنظیم را ساده می کند، و به عنوان پروژه های مقیاس بالا، همان کد کنترل می تواند در اندازه های مختلف از قفسه های VARS استفاده مجدد شود.و محور حرکت بدون نگهداری قادر به پاسخگویی به انتظارات دقیق تجهیزات نوری و آزمایش مدرن.
مشخصات
| پارامتر | ارزش |
|---|---|
| مدل محصول | VARS0022-032-00A |
| نوع موتور | موتور چرخ دار (Swing Type Actuator) |
| تورک اوج | 0.22 N-m |
| تورک مستمر در 25 درجه سانتیگراد | 0.12 N-m |
| کل ضربه | 32 درجه |
| حداکثر ولتاژ | 15.5 ولت |
| ثابت EMF عقب | 0.16 V/m/s |
| وزن کویل | 21.5 گرم |
| طول | 60 میلی متر |
| عرض | 60 میلی متر |
| ارتفاع | 36 میلی متر |
| مواد | آلیاژ آلومینیوم |
| زندگی خدمت | 10،000 ساعت |
| تضمین | 1 سال |
| مدل محصول | حداکثر گشتاور (N-m) |
Cاونتیونوسچرخش در 25°C ((N-m) |
کل ضربه درجه ( mm) |
حداکثر ولتاژ (V) |
ثابت EMF عقب (V/m/s) |
وزن کویل ((g) | طول (ملی متر) |
عرض (ملی متر) |
ارتفاع (ملی متر) |
| VARS0008-026-00A | 0.08 | 0.05 | 26 | 6.4 | 0.05 | 11.7 | 35 | 39.8 | 36.1 |
| VARS0017-090-00A | 0.17 | 0.1 | 90 | 11.1 | 0.1 | 17.8 | 70 | 41.5 | 39 |
| VARS0022-032-00A | 0.22 | 0.12 | 32 | 15.5 | 0.16 | 21.5 | 60 | 60 | 36 |
| VARS0042-040-00A | 0.42 | 0.38 | 40 | 3.5 | 0.12 | 38 | 82 | 53.6 | 30.3 |
| VARS0077-020-00A | 0.77 | 0.63 | 20 | 6.7 | 0.24 | 66 | 75 | 50 | 30 |
| VARS0084-030-00A | 0.84 | 0.6 | 30 | 6.3 | 0.2 | 50.4 | 75 | 48.9 | 30.6 |
| VARS0120-020-00A | 1.2 | 0.5 | 20 | 8.4 | 0.67 | 65 | 81 | 73.4 | 32 |
| VARS0350-060-00A | 3.5 | 1.14 | 60 | 25.8 | 0.52 | 115 | 115 | 65 | 54.5 |
| VARS0706-014-00A | 7.1 | 2.1 | 14 | 52.4 | 1.03 | 225.5 | 115 | 65 | 54.5 |
| VARS4520-030-00A | 45.2 | 19 | 30 | 71.5 | 4.3 | 1350 | ¢240 | \ | 78 |
درخواست
این موتور چرخنده با کویل صدای کوچک مناسب کاربردهایی است که در آن فضای تخته در میلی متر اندازه گیری می شود: چرخ های فیلتر نوری، استقرار دهنده های گیمبال کوچک، مکانیسم های کمک به تمرکز خودکار،دستگاه های تنظیم کننده سر چاپ و موقعیت دهنده های شیر فشردههمچنین در ابزارهای حمل و نقل نیمه هادی، اتوماسیون آزمایشگاه و ابزارهای پزشکی که نیاز به یک مرحله زاویه ای کوچک و تمیز با ثبات بالا دارند استفاده می شود.
حرکت 32 درجه پوشش می دهد پاک کردن مورد نیاز توسط اکثر سنسور تراز و مکانیسم های سوئیچ، در حالی که کویل نور امکان حرکت ملایم، نوسان آزاد است که اجزای همسایه را تکان نمی دهد.در دریچه چرخش و برنامه های خنک کننده موتور فراهم می کند مدولاسیون ناقل صاف، و در سیستم های موقعیت گذاری چرخش به عنوان یک شاخص دقیق زاویه محدود عمل می کند.SUPT MOTION ارائه می دهد همان فن آوری کویل صوتی نوع سوئیچ در اندازه فریم از کوچک به کلاس های صنعتی گشتاور بالا.
سوالات عمومی
سوال1: VARS0022-032-00A چقدر فشرده است؟
قاب بیرونی 60 × 60 × 36 میلی متر است و پیچ متحرک تنها 21.5 گرم وزن دارد که آن را برای نصب در داخل ابزارهای دستی مناسب می کند.ماژول های نوری و مجموعه های اتوماتیک فشرده.
س2: چه چیزی باعث می شود این موتور در زاویه ثابت پایدار باشد؟
ثبات بالا ناشی از طراحی کویل صدا با محرک مستقیم است: چرخش متناسب با جریان است، هیچ اصطکاک یا واکنش در مسیر محرک وجود ندارد،و کویل بی وقفه پایین اجازه می دهد تا حلقه سرو به نگه داشتن زاویه فرمان به طور محکم بدون چرخه های محدودی و یا حرکت.
س3: آیا موتور می تواند به طور مداوم نوسان کند؟
بله، در محدوده ی چرخش ثابت 0.12 N·m در 25 درجه سانتیگراد، محرک می تواند در نوسانات دو طرفه ی مداوم برای اسکن، دیتر کردن یا پمپاژ کار کند.بدون استفاده از برس برای محدود کردن عمر آن.
سوال 4: کدام دستگاه بازخورد باید استفاده شود؟
یک رمزگذاری نوری، یک رمزگذاری مغناطیسی یا یک سنسور ظرفیت دار می تواند بسته به وضوح مورد نیاز بر روی شاخه خروجی نصب شود.بنابراین بیشتر روش های استاندارد سرو تیونینگ اعمال می شود.
Q5: آیا سفارشی سازی برای این مدل در دسترس است؟
بله، زاويه ضربه، ولتاژ محرک، پايان کشش، جزئیات گره و سوراخ هاي نصب مي توانند براي برنامه هاي OEM سازگار شوند.حداقل سفارش 1 قطعه است و نمونه ها به طور معمول در 3-5 روز کاری ارسال می شود.
