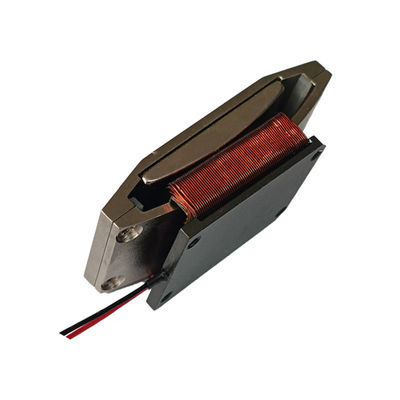

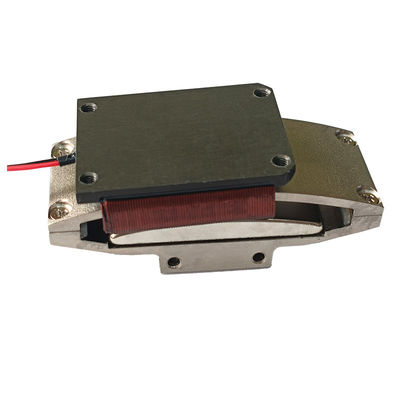

VARS0350 موتور چرخش صدا کویل ثبات بالا 3.5Nm 60deg سوئیچ اکتواتور

خلاصه ی محصول

VARS0350-060-00A یک موتور چرخ دار با کویل صدای سنگین است که توسط SUPT MOTION معرفی شده است و به طور خاص برای موقعیت دادن زاویه بزرگ و وظایف ثبات که نیاز به گشتاور بالا دارند طراحی شده است.در 25 درجه سانتیگراد، این موتور چرخش سرگوشی، یک گشتاور اوج 3.5 N · m و یک گشتاور مستمر 1.14 N · m را در یک محدوده ضربتی فوق العاده گسترده 60 درجه با حداکثر ولتاژ محرک 25 فراهم می کند.8 ولت.
وزن کویل متحرک 115 گرم و اندازه بدن محرک 115 × 65 × 54.5 میلی متر است. مانند تمام موتورهای کویل صوتی سری VARS، کویل به طور مستقیم در داخل میدان مغناطیسی حرکت می کند.به وسیله ای که رابطه ی خطی چرخش ناقل و جریان با صفر واکنش و بدون اثر cogging دارد، حتي در اين سطح قدرت بالا
این مدل از موتور کویل صوتی به طور خاص برای سیستم های چرخشی طراحی شده است که نیاز به حرکت زاویه بزرگ در هنگام حمل بارهای سنگین دارند، مانند آینه های بزرگ فرمان، شیرهای صنعتی،مکانیسم های خنک کنندهساخت آلومینیوم قوی و منطقه تماس بزرگ حامل اطمینان از ثبات بالا از گشتاور نامی، در حالی که 10،طول عمر طراحی 000 ساعت هزینه کل مالکیت تجهیزات در حال کار مداوم را پایین نگه می دارد.

راه حل

محرک های چرخشی زاویه بزرگ در تجهیزات صنعتی معمولاً به سرو موتورهای مجهز به کاهش دهنده های هارمونیک یا کمربند تکیه می کنند. در حالی که این اجزای چرخش را فراهم می کنند ، آنها واکنش ، انطباق ،و اشتباهات دوره ای، که ثبات موقعیت را کاهش می دهد و نیاز به تعمیر و نگهداری مکرر در محیط های گرد و غبار دار یا آنهایی که دارای چرخه های بالا هستند.
VARS0350-060-00A ترکیبی از موتور و یک Reducer را با یک عنصر محرک مستقیم جایگزین می کند.اجازه می دهد تا حلقه کنترل به راحتی انجام شود، حرکت بسیار پایدار در سراسر 60 درجه محدوده حرکت.
با یک گشتاور حداکثر 3.5 N·m و یک گشتاور مداوم 1.14 N·m،این محرک چرخشی می تواند به سرعت بارهای بی حرکت بالا را تسریع کند و در برابر اختلال های خارجی مقاومت کند تا بدون نیاز به ترمز مکانیکی موقعیت پایدار را حفظ کند..
قابلیت ضرب و شتاب گسترده آن نیاز به درایو های چند چرخ در بسیاری از برنامه ها را از بین می برد،در حالی که اتصال مغناطیسی بدون عکس العمل باعث بهبود تکرار دو طرفه در فرآیندهایی مانند اندازه گیری شیر می شود.بدون قطعات قابل استفاده در انتقالاین راه حل زمان توقف را کاهش می دهد و تعمیر و نگهداری را ساده می کند، که به ویژه برای تجهیزات کار در ساعت در کارخانه ها مهم است.، وسایل نقلیه و یا بنک های آزمایش هوافضا.

مشخصات

درخواست

این محرک کویل صوتی می تواند به عنوان محرک موقعیت آینه در سیستم های لیزر دیافراگم بزرگ، راهنمای پرتو تلسکوپ، و قرار دادن ردیابی نوری،و همچنین یک ولول چرخشی برای اندازه گیری سوخت، مایع خنک کننده و گاز های فرآیند. ضربه 60 درجه و ثبات بالا نیز آن را مناسب برای استفاده به عنوان یک عامل خنک کننده در کنترل ارتعاش ساختاری، سیستم های موقعیت گیری در ماشین آلات،و دستگاه های کنترل پرواز در وسایل هوایی بدون سرنشین (UAV).
این موتور کویل صوتی به طور گسترده ای در صنایع نیمه هادی، خودرو، صنعتی و هوافضا استفاده می شود و می تواند در هر جایی که زاویه بزرگ، تورک بالا،یک پلت فرم چرخشی بدون واکنش لازم است.در محدوده چرخش مداوم نامی خود، موتور از نوسان مداوم پشتیبانی می کند، که آن را برای اسکن و آزمایش کنتور مناسب می کند.محوطه مقاوم آن می تواند در محیط نصب موبایل به شوک و ارتعاش مقاومت کند..

سوالات عمومی

سوال 1: VARS0350-060-00A چه بارهایی را می تواند حمل کند؟

با 3.5 N · m از گشتاور اوج و 1.14 N · m از گشتاور مستمر در 25 ° C، محرک آینه ها، شیرها و گانتری ها را با بی وقفه متوسط حرکت می دهد.شتاب دقیق بستگی به جاودانگی بار و جریان موجود از راننده.

سوال2: کل ضربه این مدل چیست؟

کل ضربه 60 درجه است، یکی از گسترده ترین در سری VARS. برای برنامه هایی که نیاز به محدوده کمتری دارند، هر دو محدوده زاویه مکانیکی و الکتریکی در دسترس هستند.

س3: چگونه ثبات بالا در یک موقعیت نگه داری به دست می آید؟

ثبات از اصل کپسول صدای مستقیم می آید: چرخش متناسب با جریان بدون اصطکاک، واکنش یا cogging است،بنابراین یک کنترل کننده حلقه بسته می تواند در هر زاویه ای در محور بدون شکار شاف را محکم نگه دارد.

Q4: زمان های سرب و گزینه های سفارشی سازی چیست؟

حداقل مقدار سفارش 1 قطعه است. نمونه ها در 3-5 روز کاری و سفارشات تولید در 15-25 روز تحویل داده می شوند. ضربه سفارشی، ولتاژ درایو،پیکربندی میله و ابعاد نصب برای نیازهای OEM در دسترس هستند.
